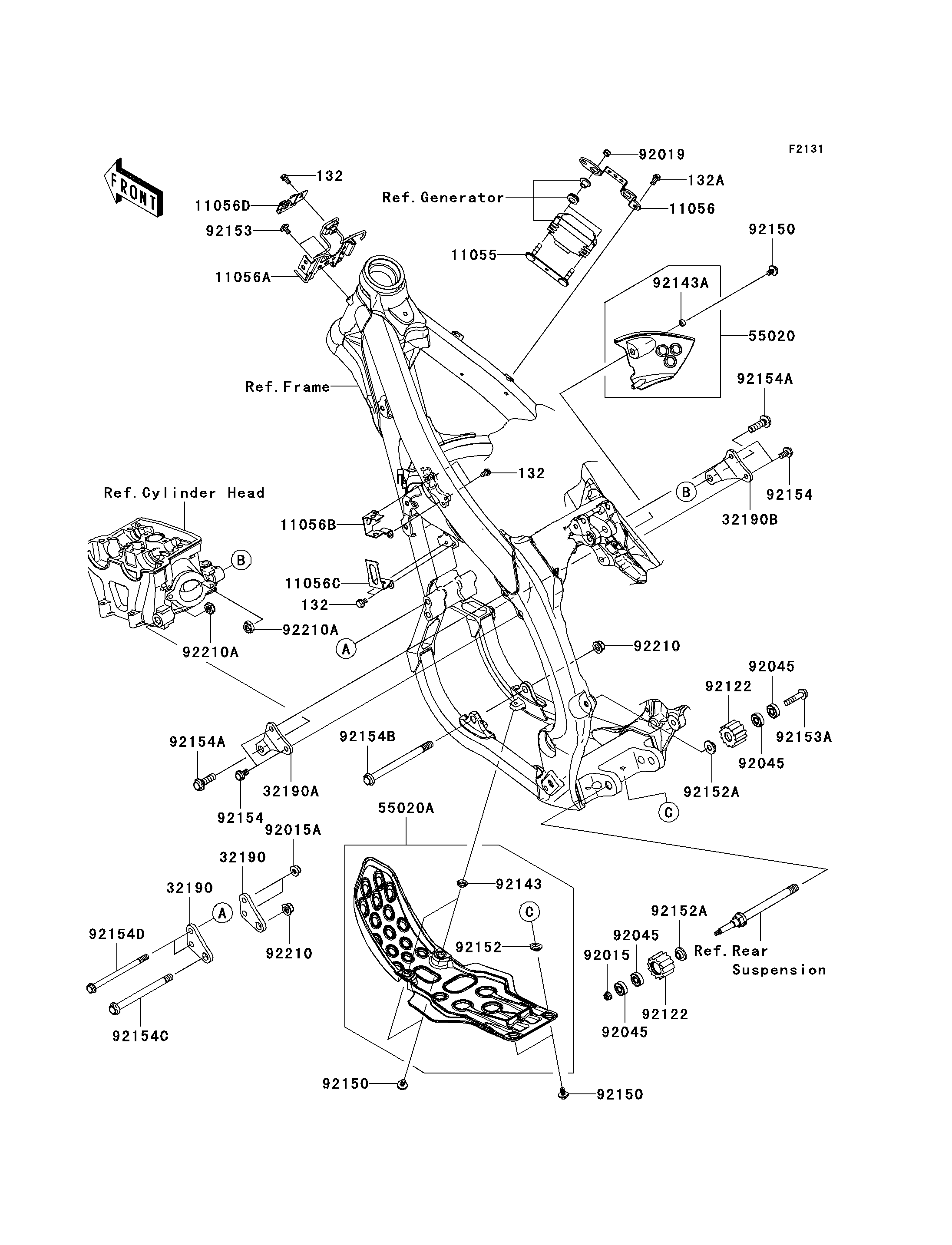

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED-SMALL,6X10 | 132 | 132BA0610 | 5 | ||
BOLT-FLANGED-SMALL,6X12 | 132A | 132BC0612 | 2 | ||
BRACKET,REGULATOR,LWR | 11055 | 11055-0870 | 1 | ||
BRACKET,REGULATOR,UPP | 11056 | 11056-0068 | 1 | ||
BRACKET,ECU | 11056A | 11056-0069 | 1 | ||
BRACKET,BANK SENSOR | 11056B | 11056-0071 | 1 | ||
BRACKET,CONDENSER | 11056C | 11056-0072 | 1 | ||
BRACKET,DIAG CONNECTOR | 11056D | 11056-0505 | 1 | ||
BRACKET-ENGINE,FR | 32190 | 32190-0386 | 2 | ||
BRACKET-ENGINE,UPP,LH | 32190A | 32190-0463 | 1 | ||
BRACKET-ENGINE,UPP,RH | 32190B | 32190-0464 | 1 | ||
GUARD,ENGINE,SIDE,RH,EBONY | 55020 | 55020-0434-6C | 1 | ||
GUARD,ENGINE,LWR,EBONY | 55020A | 55020-0440-6C | 1 | ||
NUT,LOCK,FLANGED,6MM | 92015 | 92015-1339 | 1 | ||
NUT,8MM | 92015A | 92015-1432 | 2 | ||
NUT,LOCK,6MM | 92019 | 92019-008 | 2 | ||
BEARING-BALL,608LLU/2A | 92045 | 92045-0060 | 4 | ||
ROLLER,CHAIN GUIDE | 92122 | 92122-0016 | 2 | ||
COLLAR | 92143 | 92143-1196 | 2 | ||
COLLAR | 92143A | 92143-1307 | 1 | ||
BOLT,6X12 | 92150 | 92150-1435 | 5 | ||
COLLAR | 92152 | 92152-0052 | 2 | ||
COLLAR | 92152A | 92152-0459 | 2 | ||
BOLT,SOCKET,6X10 | 92153 | 92153-1628 | 2 | ||
BOLT,FLANGED,8X35 | 92153A | 92153-1652 | 1 | ||
BOLT,FLANGED,8X14 | 92154 | 92154-0380 | 4 | ||
BOLT,FLANGED,10X32 | 92154A | 92154-0381 | 2 | ||
BOLT,FLANGED,10X137 | 92154B | 92154-0522 | 1 | ||
BOLT,FLANGED,10X124 | 92154C | 92154-0173 | 1 | ||
BOLT,FLANGED,8X122 | 92154D | 92154-0174 | 2 | ||
NUT,LOCK,FLANGED,10MM | 92210 | 92210-1080 | 2 | ||
NUT,LOCK,10MM | 92210A | 92210-1184 | 2 |
