Parts Diagrams |
320
320
320
320
410
410
461
461
480
480
550
550
550
550
39007
39007A
39186
39186A
59266
59266
92002
92002
92002A
92002A
92002A
92002A
92015
92015
92015A
92015A
92015A
92015A
92015A
92015A
92022
92022
92092
92092
92092
92092

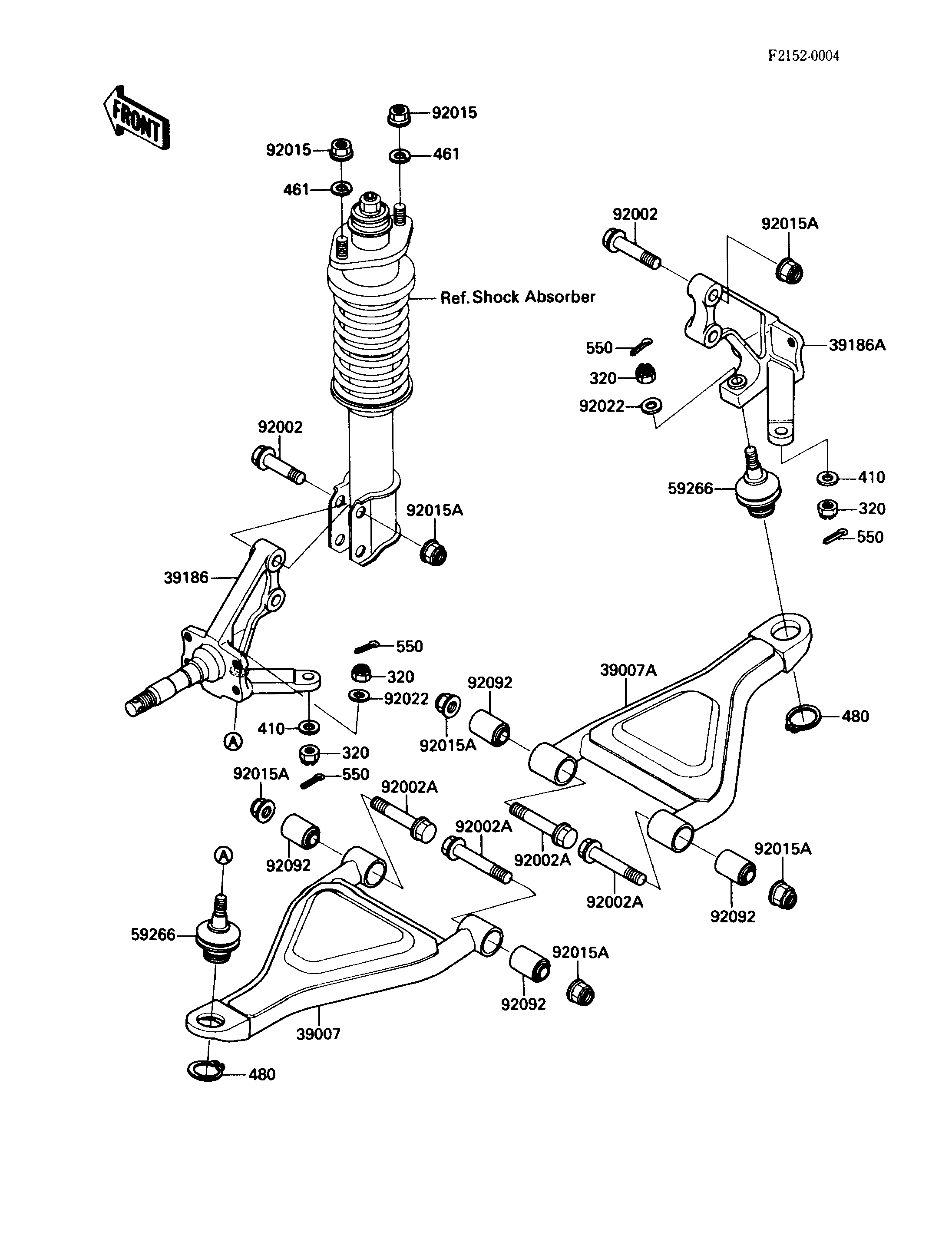

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
NUT-CASTLE | 320 | 320H1000 | 4 | ||
W-PLAIN-S | 410 | 410E1000 | 2 | ||
WASHER-SPRING | 461 | 461L1000 | 4 | ||
CIRCLIP-TYPE-C,32MM | 480 | 480J3200 | 2 | ||
PIN-COTTER,2.0X22 | 550 | 550D2022 | 4 | ||
ARM-SUSP,FR,LH | 39007 | 39007-1129 | 1 | ||
ARM-SUSP,FR,RH | 39007A | 39007-1130 | 1 | ||
KNUCKLE,FR,LH | 39186 | 39186-1073 | 1 | ||
KNUCKLE,FR,RH | 39186A | 39186-1074 | 1 | ||
JOINT-BALL | 59266 | 59266-1060 | 2 | ||
BOLT,FLANGED,12X50 | 92002 | 92002-1727 | 4 | ||
BOLT,ROD,12MM | 92002A | 92002-1757 | 4 | ||
NUT,FLANGED,10MM | 92015 | 92015-1366 | 4 | ||
NUT,FLANGED,12MM | 92015A | 92015-1433 | 8 | ||
WASHER,10.5X18X2.5 | 92022 | 92022-1876 | 2 | ||
BUSHING-RUBBER | 92092 | 92092-1057 | 4 |
NUT-CASTLE | |
REF # | 320 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
W-PLAIN-S | |
REF # | 410 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER-SPRING | |
REF # | 461 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
CIRCLIP-TYPE-C,32MM | |
REF # | 480 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PIN-COTTER,2.0X22 | |
REF # | 550 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
ARM-SUSP,FR,LH | |
REF # | 39007 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ARM-SUSP,FR,RH | |
REF # | 39007A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
KNUCKLE,FR,LH | |
REF # | 39186 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
KNUCKLE,FR,RH | |
REF # | 39186A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
JOINT-BALL | |
REF # | 59266 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,12X50 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT,ROD,12MM | |
REF # | 92002A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT,FLANGED,10MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT,FLANGED,12MM | |
REF # | 92015A |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
WASHER,10.5X18X2.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING-RUBBER | |
REF # | 92092 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
