Parts Diagrams |

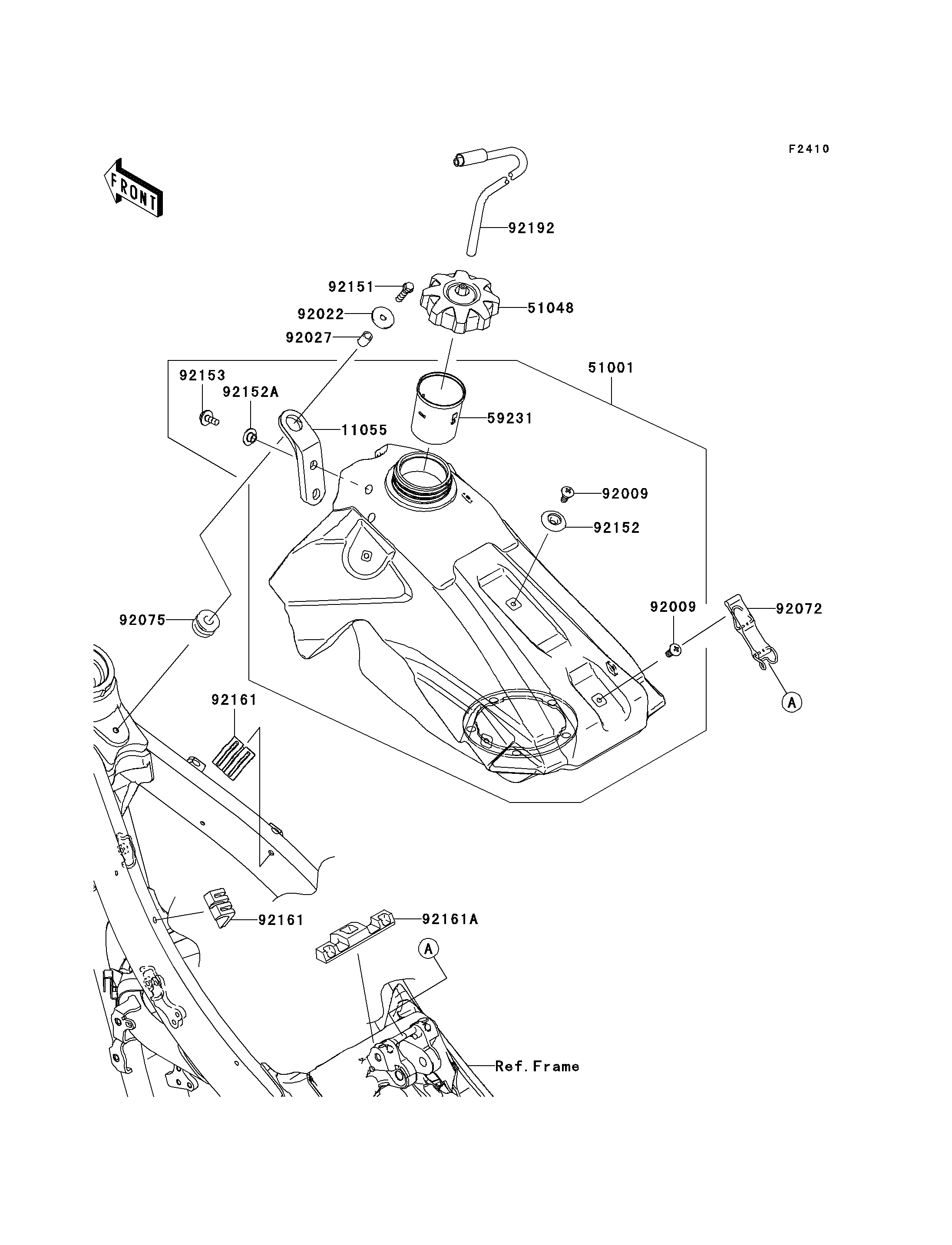

11055
51001
51048
59231
92009
92009
92022
92027
92072
92075
92151
92152
92152A
92153
92161
92161
92161A
92192
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,FUEL TANK | 11055 | 11055-0698 | 1 | ||
TANK-COMP-FUEL | 51001 | 51001-0261 | 1 | ||
CAP-ASSY-TANK,FUEL | 51048 | 51048-0031 | 1 | ||
FILLER | 59231 | 59231-0042 | 1 | ||
SCREW,6MM | 92009 | 92009-1971 | 2 | ||
WASHER,6.5X24X2 | 92022 | 92022-1690 | 1 | ||
COLLAR,6.8X10X14 | 92027 | 92027-1966 | 1 | ||
BAND,FUEL TANK | 92072 | 92072-0045 | 1 | ||
DAMPER | 92075 | 92075-1787 | 1 | ||
BOLT,FLANGED-SMALL,6X25 | 92151 | 92151-1930 | 1 | ||
COLLAR | 92152 | 92152-0569 | 1 | ||
COLLAR | 92152A | 92152-1422 | 2 | ||
BOLT,6X16 | 92153 | 92153-0863 | 2 | ||
DAMPER,FUEL TANK,SIDE | 92161 | 92161-0614 | 2 | ||
DAMPER,FUEL TANK,REAR | 92161A | 92161-0634 | 1 | ||
TUBE | 92192 | 92192-0161 | 1 |
BRACKET,FUEL TANK | |
REF # | 11055 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TANK-COMP-FUEL | |
REF # | 51001 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP-ASSY-TANK,FUEL | |
REF # | 51048 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FILLER | |
REF # | 59231 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW,6MM | |
REF # | 92009 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER,6.5X24X2 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR,6.8X10X14 | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BAND,FUEL TANK | |
REF # | 92072 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED-SMALL,6X25 | |
REF # | 92151 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92152A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,6X16 | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,FUEL TANK,SIDE | |
REF # | 92161 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,FUEL TANK,REAR | |
REF # | 92161A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE | |
REF # | 92192 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
