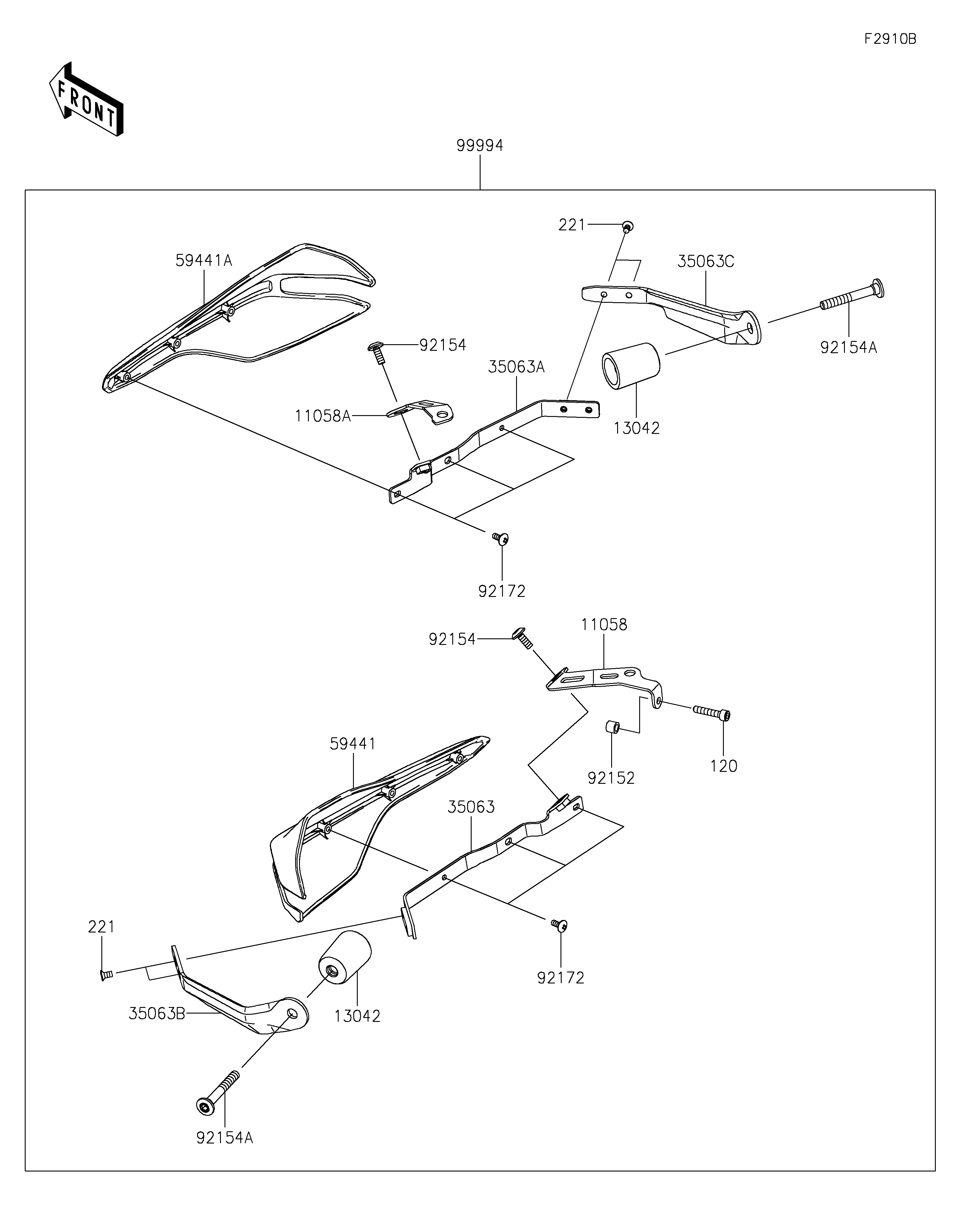

2026 KLE500 ABS - Accessory(Hand Guard)
11058
11058A
13042
13042
35063
35063A
35063B
35063C
59441
59441A
92152
92154
92154
92154A
92154A
92172
92172
99994
120
221
221
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| BRACKET,UPP,LH | 11058 | 11058-2994 | 1 | ||
| BRACKET,UPP,RH | 11058A | 11058-2995 | 1 | ||
| WEIGHT,HANDLE | 13042 | 13042-0814 | 2 | ||
| STAY,COVER,LH | 35063 | 35063-1637 | 1 | ||
| STAY,COVER,RH | 35063A | 35063-1639 | 1 | ||
| STAY,LH | 35063B | 35063-1707 | 1 | ||
| STAY,RH | 35063C | 35063-1708 | 1 | ||
| COVER-HANDLE,LH,EBONY | 59441 | 59441-0313-6C | 1 | ||
| COVER-HANDLE,RH,EBONY | 59441A | 59441-0314-6C | 1 | ||
| COLLAR,6.5X10.5X8.5 | 92152 | 92152-1991 | 1 | ||
| BOLT,SOCKET,6X16 | 92154 | 92154-4370 | 2 | ||
| BOLT,SOCKET,8X60 | 92154A | 92154-7659 | 2 | ||
| SCREW,5X12 | 92172 | 92172-0857 | 6 | ||
| HANDLE GUARD,EBONY | 99994 | 99994-2284-6C | 1 | ||
| BOLT-SOCKET,6X30 | 120 | 120CB0630 | 1 | ||
| SCREW-CSK-CROS,5X10 | 221 | 221AA0510 | 4 |
