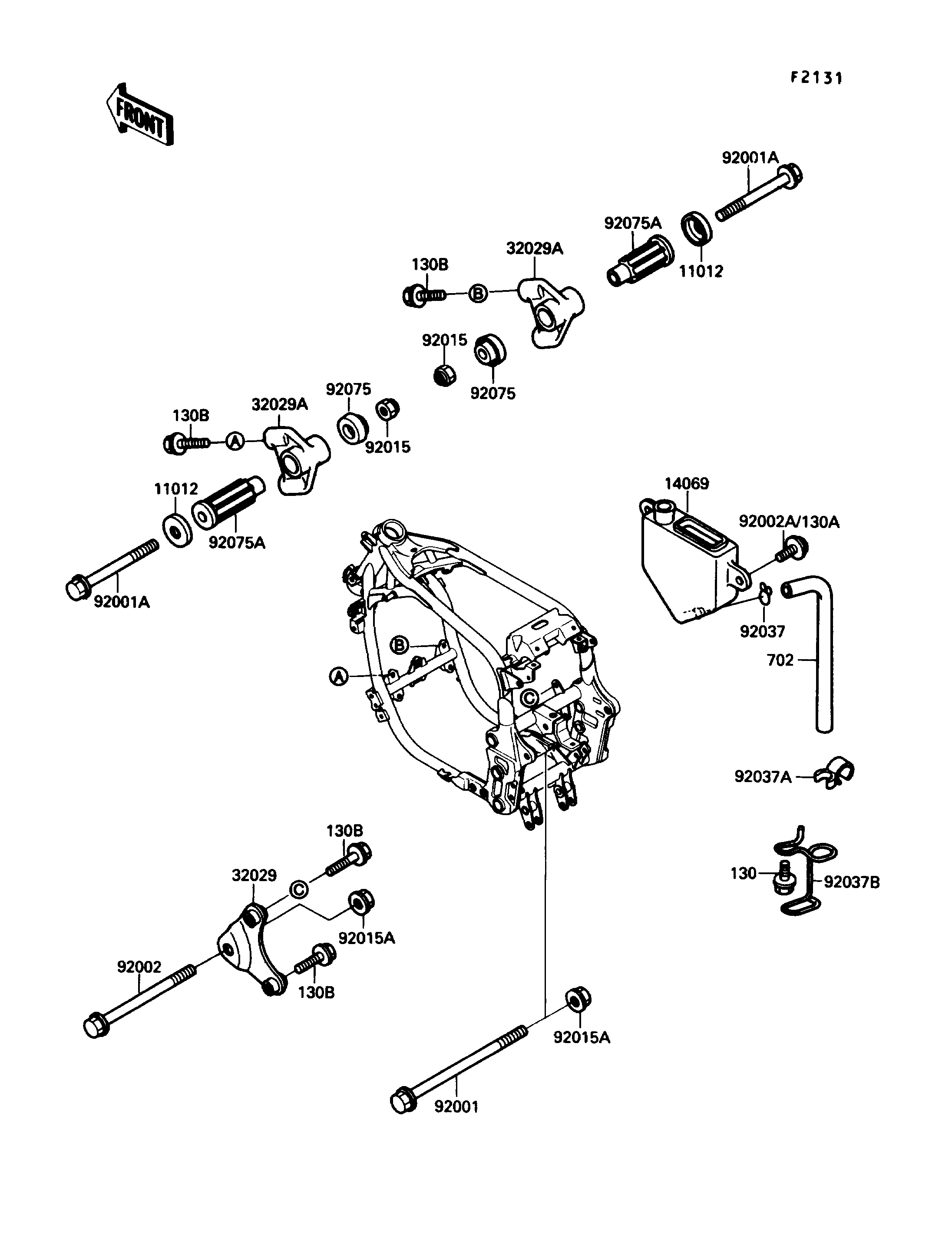

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,ENGINE BRACKET | 11012 | 11012-1228 | 2 | ||
BREATHER | 14069 | 14069-1054 | 1 | ||
BRACKET-ENGINE,RR,UPP | 32029 | 32029-1502 | 1 | ||
BRACKET-ENGINE,FR | 32029A | 32029-1698 | 2 | ||
BOLT,FLANGED,10X180 | 92001 | 92001-1621 | 1 | ||
BOLT,FLANGED,10X105,BLACK | 92001A | 92001-1751 | 2 | ||
BOLT,FLANGED,10X170 | 92002 | 92002-1470 | 1 | ||
BOLT,6X12 | 92002A | 92002-1884 | 2 | US | |
NUT,LOCK,10MM | 92015 | 92015-1429 | 2 | ||
NUT,FLANGED,10MM | 92015A | 92015-1502 | 2 | ||
CLAMP,TUBE | 92037 | 92037-147 | 1 | ||
CLAMP,HOSE | 92037A | 92037-1857 | 1 | ||
CLAMP,HOSE | 92037B | 92037-1875 | 1 | ||
DAMPER,ENGINE MOUNT,SIDE | 92075 | 92075-1274 | 2 | ||
DAMPER,ENGINE MOUNT,MAIN | 92075A | 92075-1377 | 2 | ||
BOLT-FLANGED | 130 | 130J0610 | 1 | ||
BOLT-FLANGED,6X14,BLACK | 130A | 130J0614 | 2 | CA | |
BOLT-FLANGED,8X20 | 130B | 130J0820 | 6 | ||
TUBE-RUBBER | 702 | 702A07480 | 1 |
CAP,ENGINE BRACKET | |
REF # | 11012 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BREATHER | |
REF # | 14069 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ENGINE,RR,UPP | |
REF # | 32029 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ENGINE,FR | |
REF # | 32029A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X180 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X105,BLACK | |
REF # | 92001A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X170 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,6X12 | |
REF # | 92002A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | US |
REMARKS |
NUT,LOCK,10MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT,FLANGED,10MM | |
REF # | 92015A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
CLAMP,TUBE | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CLAMP,HOSE | |
REF # | 92037A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CLAMP,HOSE | |
REF # | 92037B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER,ENGINE MOUNT,SIDE | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,ENGINE MOUNT,MAIN | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-FLANGED | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X14,BLACK | |
REF # | 130A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | CA |
REMARKS |
BOLT-FLANGED,8X20 | |
REF # | 130B |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
TUBE-RUBBER | |
REF # | 702 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
