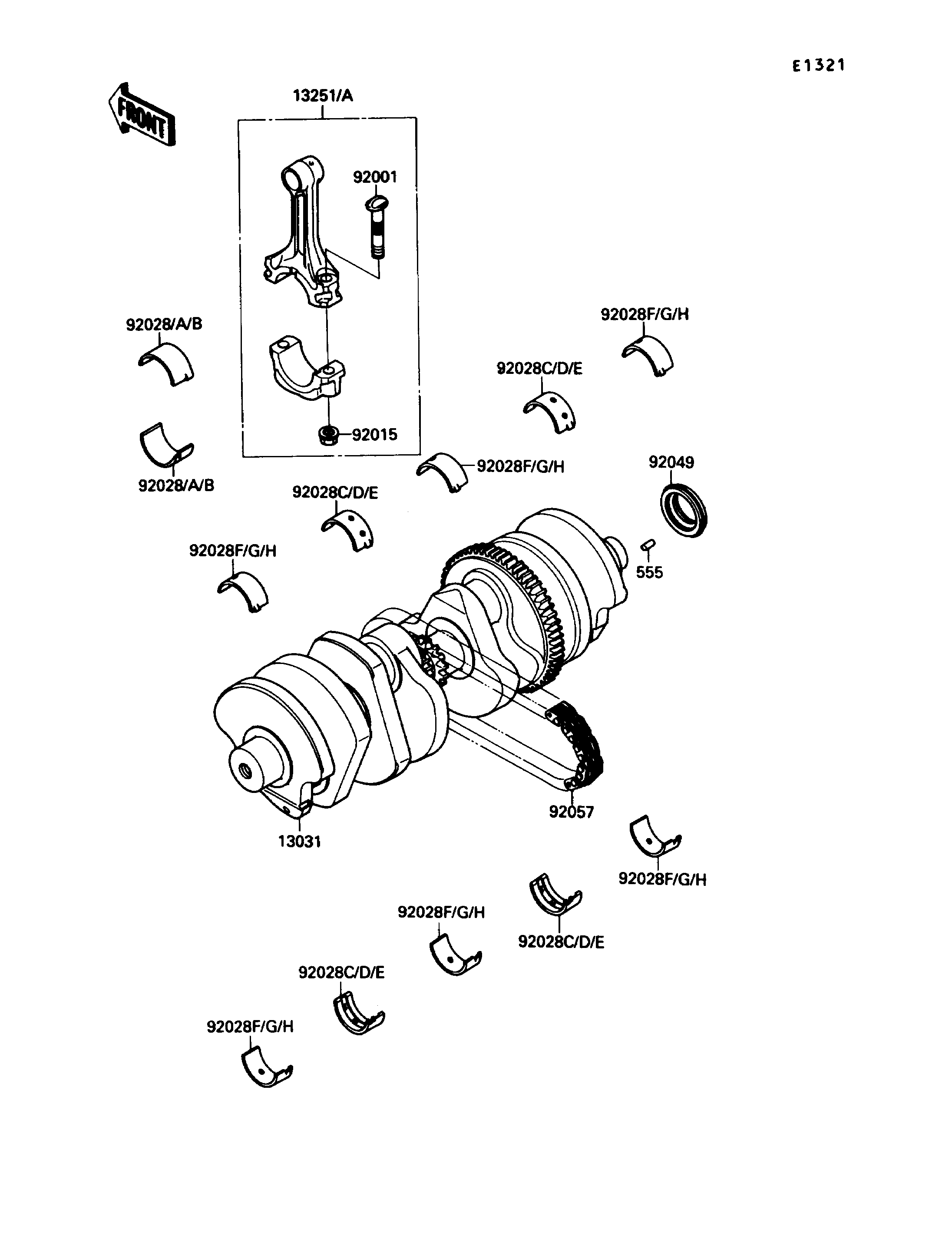

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CRANKSHAFT-COMP | 13031 | 13031-1227 | 1 | ||
ROD-ASSY-CONNECTING,H | 13251 | 13251-1090-HH | 4 | ||
ROD-ASSY-CONNECTING,I | 13251A | 13251-1090-II | 4 | ||
BOLT,CONNECTING ROD,8MM | 92001 | 92001-1887 | 8 | ||
NUT,FLANGED,8MM | 92015 | 92015-1311 | 8 | ||
BUSHING,CONNECTING ROD BLUE | 92028 | 92028-1407 | AR | ||
BUSHING,CONNECTING ROD BLACK | 92028A | 92028-1408 | AR | ||
BUSHING,CONNECTING ROD BROWN | 92028B | 92028-1409 | AR | ||
BUSHING,CRANKSHAFT,#2,BLUE | 92028C | 92028-1442 | AR | ||
BUSHING,CRANKSHAFT,#2,BLACK | 92028D | 92028-1443 | AR | ||
BUSHING,CRANKSHAFT,#2,BROWN | 92028E | 92028-1444 | AR | ||
BUSHING,CRANKSHAFT,1&3&5,BLUE | 92028F | 92028-1445 | AR | ||
BUSHING,CRANKSHAFT,1&3&5,BLACK | 92028G | 92028-1446 | AR | ||
BUSHING,CRANKSHAFT,1&3&5,BROWN | 92028H | 92028-1447 | AR | ||
SEAL-OIL,HSCY25397 | 92049 | 92050-081 | 1 | ||
CHAIN,GENERATOR | 92057 | 92057-1292 | 1 | ||
PIN-SPRING,4X8 | 555 | 555A0408 | 1 |
CRANKSHAFT-COMP | |
REF # | 13031 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD-ASSY-CONNECTING,H | |
REF # | 13251 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
ROD-ASSY-CONNECTING,I | |
REF # | 13251A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT,CONNECTING ROD,8MM | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
NUT,FLANGED,8MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING ROD BLUE | |
REF # | 92028 |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING ROD BLACK | |
REF # | 92028A |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING ROD BROWN | |
REF # | 92028B |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2,BLUE | |
REF # | 92028C |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2,BLACK | |
REF # | 92028D |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2,BROWN | |
REF # | 92028E |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,1&3&5,BLUE | |
REF # | 92028F |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,1&3&5,BLACK | |
REF # | 92028G |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,1&3&5,BROWN | |
REF # | 92028H |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
SEAL-OIL,HSCY25397 | |
REF # | 92049 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CHAIN,GENERATOR | |
REF # | 92057 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN-SPRING,4X8 | |
REF # | 555 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
