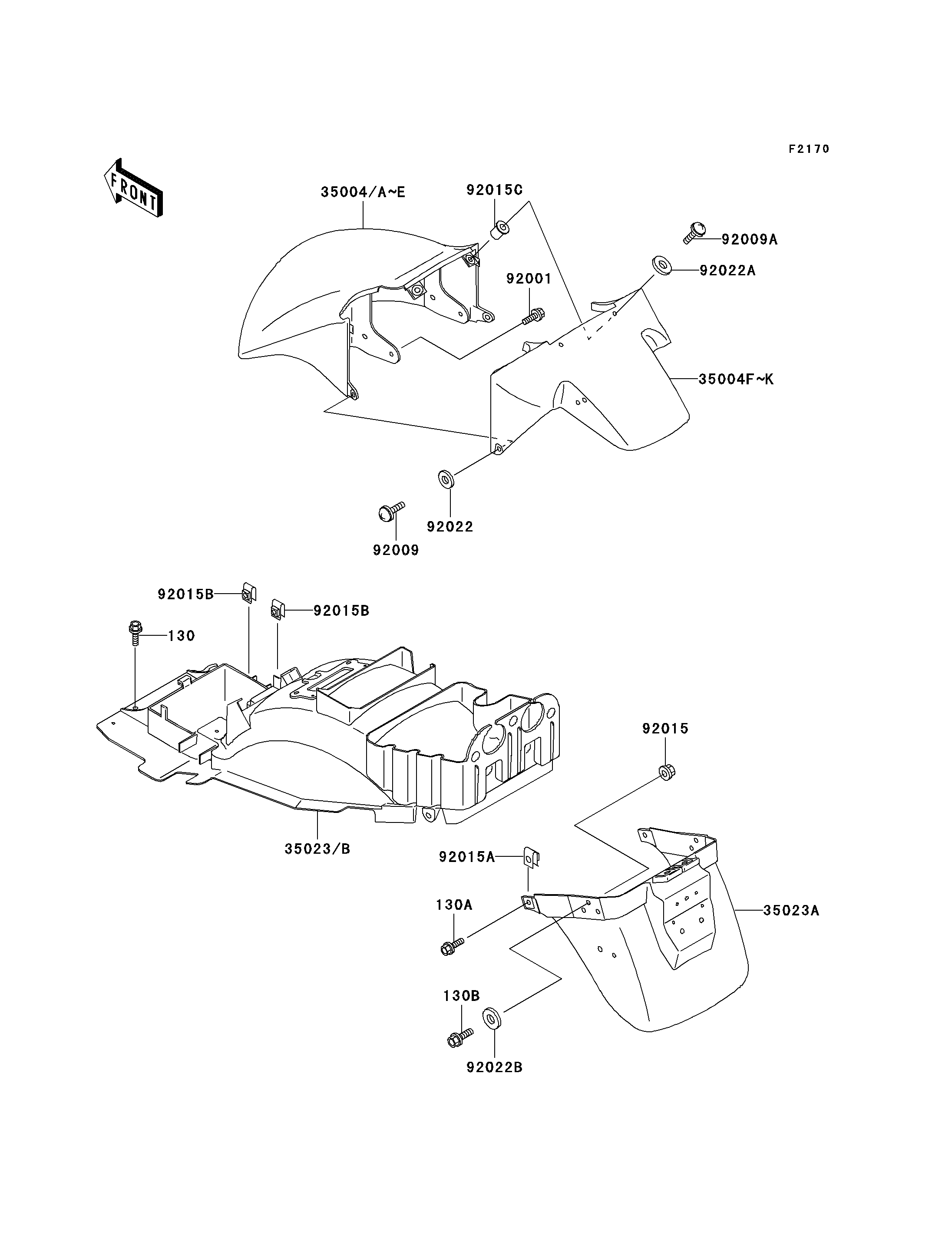

Parts Diagrams |
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| BOLT-FLANGED | 130 | 130J0612 | 2 | ||
| BOLT-FLANGED,6X14,BLACK | 130A | 130J0614 | 2 | ||
| BOLT-FLANGED | 130B | 130J0620 | 2 | ||
| FENDER-REAR,RR | 35023A | 35023-1349 | 1 | ||
| BOLT,W/SP,6X16 | 92001 | 92001-1763 | 4 | ||
| SCREW,6X14 | 92009 | 92009-1611 | 2 | ||
| SCREW,5X18 | 92009A | 92009-1655 | 2 | ||
| NUT,FLANGED,6MM | 92015 | 92015-1078 | 2 | ||
| NUT,6MM | 92015A | 92015-1094 | 2 | ||
| NUT,6MM | 92015B | 92015-1671 | 2 | ||
| NUT,WELL,5MM | 92015C | 92015-1757 | 2 | ||
| WASHER,6.5X16X1 | 92022 | 92022-1143 | 2 | ||
| WASHER,NYLON,5.3X11.5X1.5 | 92022A | 92022-1521 | 2 | ||
| WASHER,6.5X16X2 | 92022B | 92022-1565 | 2 | ||
| FENDER-FRONT,FR,L.W.GREEN | 35004 | 35004-1309-DS | 1 | CN | |
| FENDER-FRONT,FR,C.W.RED | 35004B | 35004-1309-TF | 1 | CAUS | |
| FENDER-FRONT,FR,L.W.GREEN | 35004E | 35004-1309-24 | 1 | CAUS | |
| FENDER-FRONT,RR,L.W.GREEN | 35004F | 35004-1310-DS | 1 | CN | |
| FENDER-FRONT,RR,C.W.RED | 35004H | 35004-1310-TF | 1 | CAUS | |
| FENDER-FRONT,RR,L.W.GREEN | 35004K | 35004-1310-24 | 1 | CAUS | |
| FENDER-REAR,FR | 35023 | 35023-1343 | 1 | CNUS | |
| FENDER-REAR,FR | 35023B | 35023-1351 | 1 | CA |
