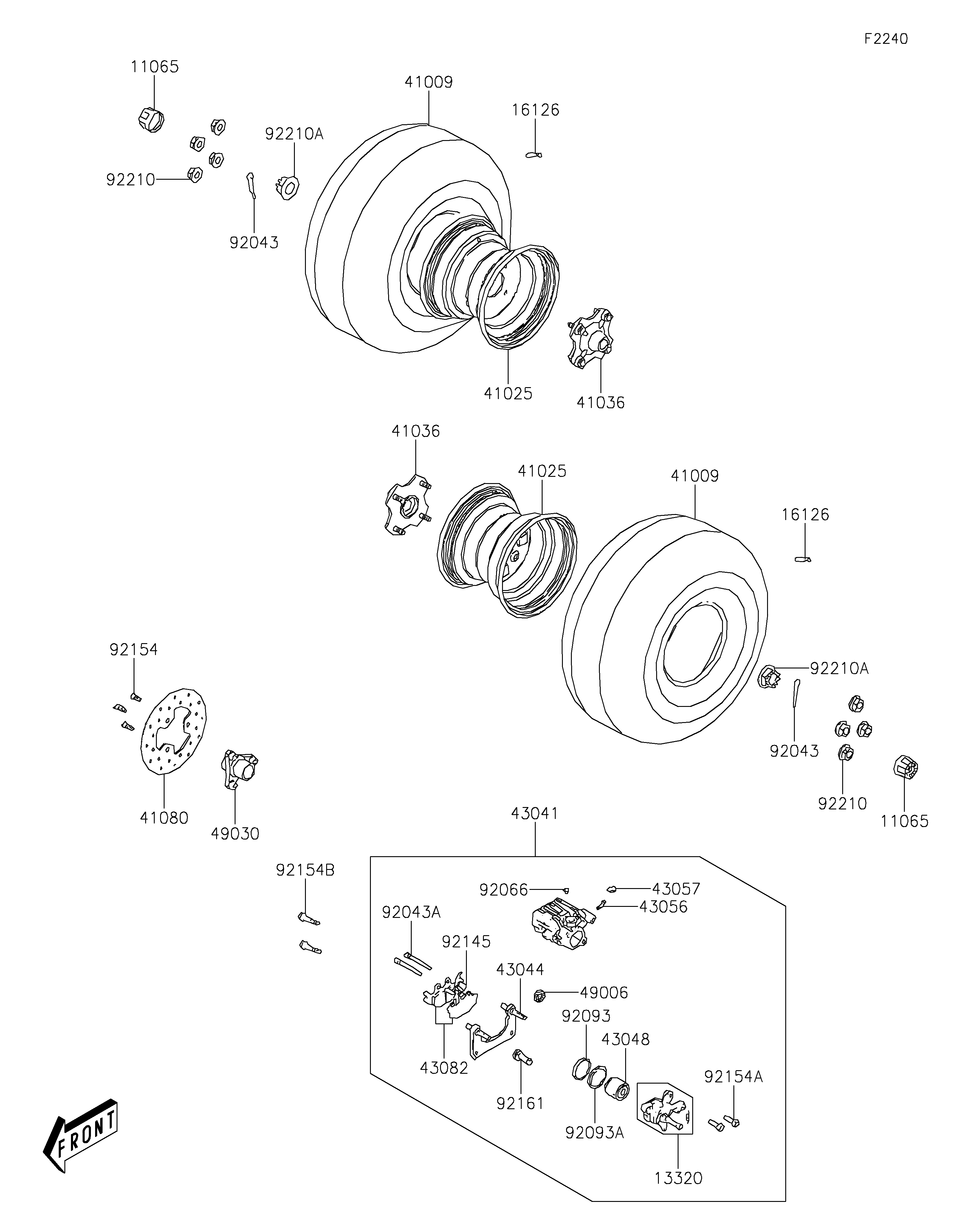

Parts Diagrams
OWNER CENTER |

Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
11065
11065
13320
16126
16126
41009
41009
41025
41025
41036
41036
41080
43041
43044
43048
43056
43057
43082
49006
49030
92043
92043
92043A
92066
92093
92093A
92145
92154
92154A
92154B
92161
92210
92210
92210A
92210A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,WHEEL | 11065 | 11065-Y015 | 2 | ||
LEVER-ASSY,ADJUSTABLE | 13320 | 13320-Y002 | 1 | ||
VALVE,RIM | 16126 | 16126-Y001 | 2 | ||
TIRE,RR | 41009 | 41009-Y005 | 2 | ||
RIM,RR,BLACK | 41025 | 41025-Y005-935 | 2 | ||
HUB-ASSY,RR | 41036 | 41036-Y005 | 2 | ||
DISC | 41080 | 41080-Y003 | 1 | ||
CALIPER-ASSY,RR | 43041 | 43041-Y013 | 1 | ||
HOLDER-COMP-CALIPER,RR | 43044 | 43044-Y002 | 1 | ||
PISTON-CALIPER | 43048 | 43048-0027 | 1 | ||
BREATHER-BRAKE | 43056 | 43056-0006 | 1 | ||
CAP-BREATHER | 43057 | 43057-Y002 | 1 | ||
PAD-ASSY-BRAKE | 43082 | 43082-Y004 | 1 | ||
BOOT,CALIPER | 49006 | 49006-Y005 | 1 | ||
HUB,BRAKE DISK | 49030 | 49030-Y002 | 1 | ||
PIN,3X25 | 92043 | 92043-Y011 | 2 | ||
PIN,HANGER | 92043A | 92043-Y023 | 2 | ||
PLUG | 92066 | 92066-Y012 | 1 | ||
SEAL | 92093 | 92093-0613 | 1 | ||
SEAL,PISTON | 92093A | 92093-Y006 | 1 | ||
SPRING,PAD | 92145 | 92145-Y035 | 1 | ||
BOLT,8X24 | 92154 | 92154-Y025 | 3 | ||
BOLT,FLANGE | 92154A | 92154-Y028 | 2 | ||
BOLT,FLANGE,8X20 | 92154B | 92154-Y226 | 2 | ||
DAMPER | 92161 | 92161-Y012 | 1 | ||
NUT,10MM | 92210 | 92210-Y044 | 8 | ||
NUT,CASTEL,18MM | 92210A | 92210-Y046 | 2 |
