Parts Diagrams |

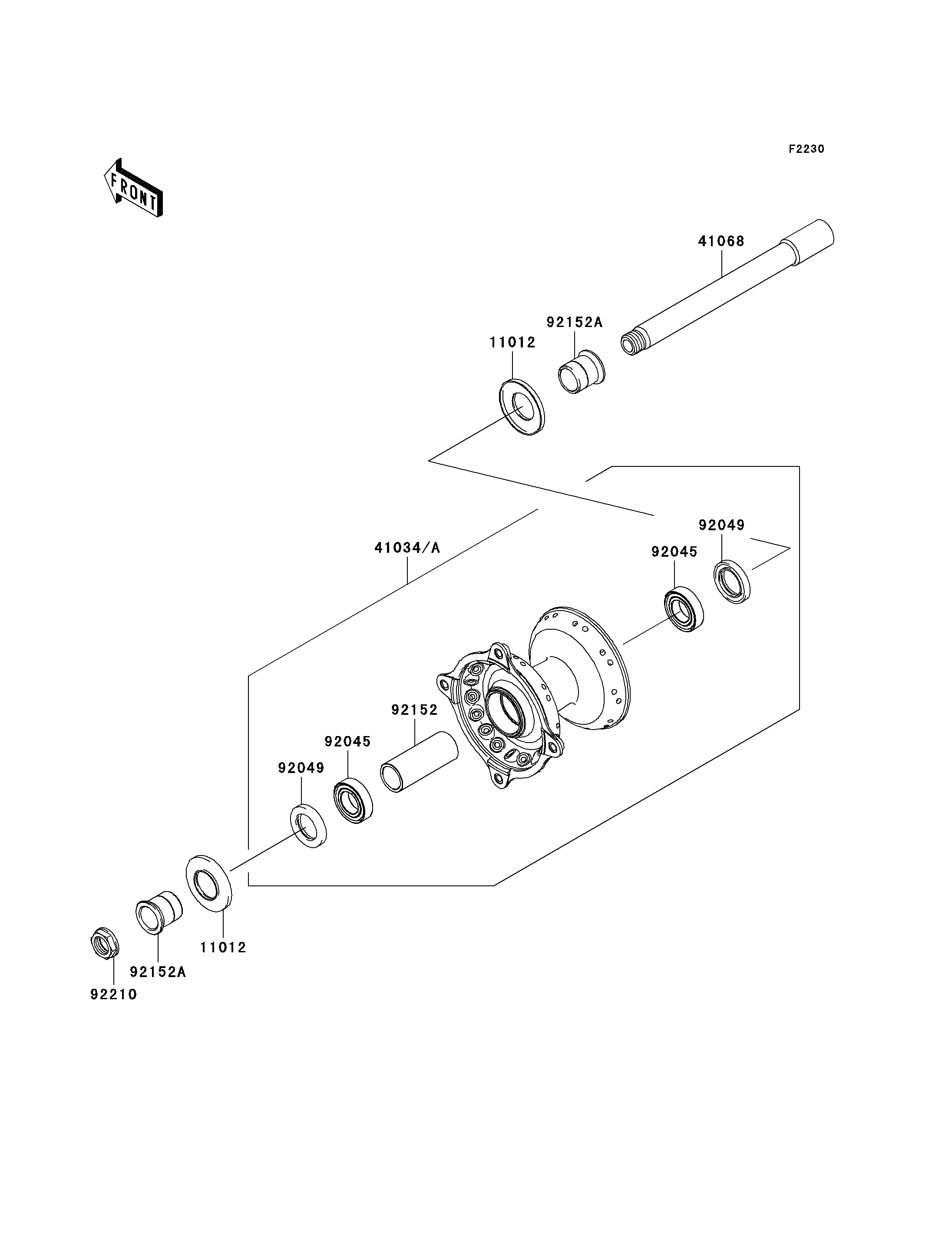

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,AXLE | 11012 | 11012-1581 | 2 | ||
DRUM-ASSY,FRONT BRAKE,GREEN | 41034A | 41034-0037-19Z | 1 | ||
AXLE,FR | 41068 | 41068-0004 | 1 | ||
BEARING-BALL,69042RS | 92045 | 92045-1284 | 2 | ||
SEAL-OIL,BJNC-2 25X37X5 | 92049 | 92049-1403 | 2 | ||
COLLAR,FRONT BRAKE DRUM,L=65 | 92152 | 92152-0028 | 1 | ||
COLLAR,FR AXLE,L=27.5 | 92152A | 92152-0324 | 2 | ||
NUT,18MM | 92210 | 92210-0065 | 1 |
CAP,AXLE | |
REF # | 11012 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DRUM-ASSY,FRONT BRAKE,GREEN | |
REF # | 41034A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
AXLE,FR | |
REF # | 41068 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING-BALL,69042RS | |
REF # | 92045 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SEAL-OIL,BJNC-2 25X37X5 | |
REF # | 92049 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR,FRONT BRAKE DRUM,L=65 | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR,FR AXLE,L=27.5 | |
REF # | 92152A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT,18MM | |
REF # | 92210 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
