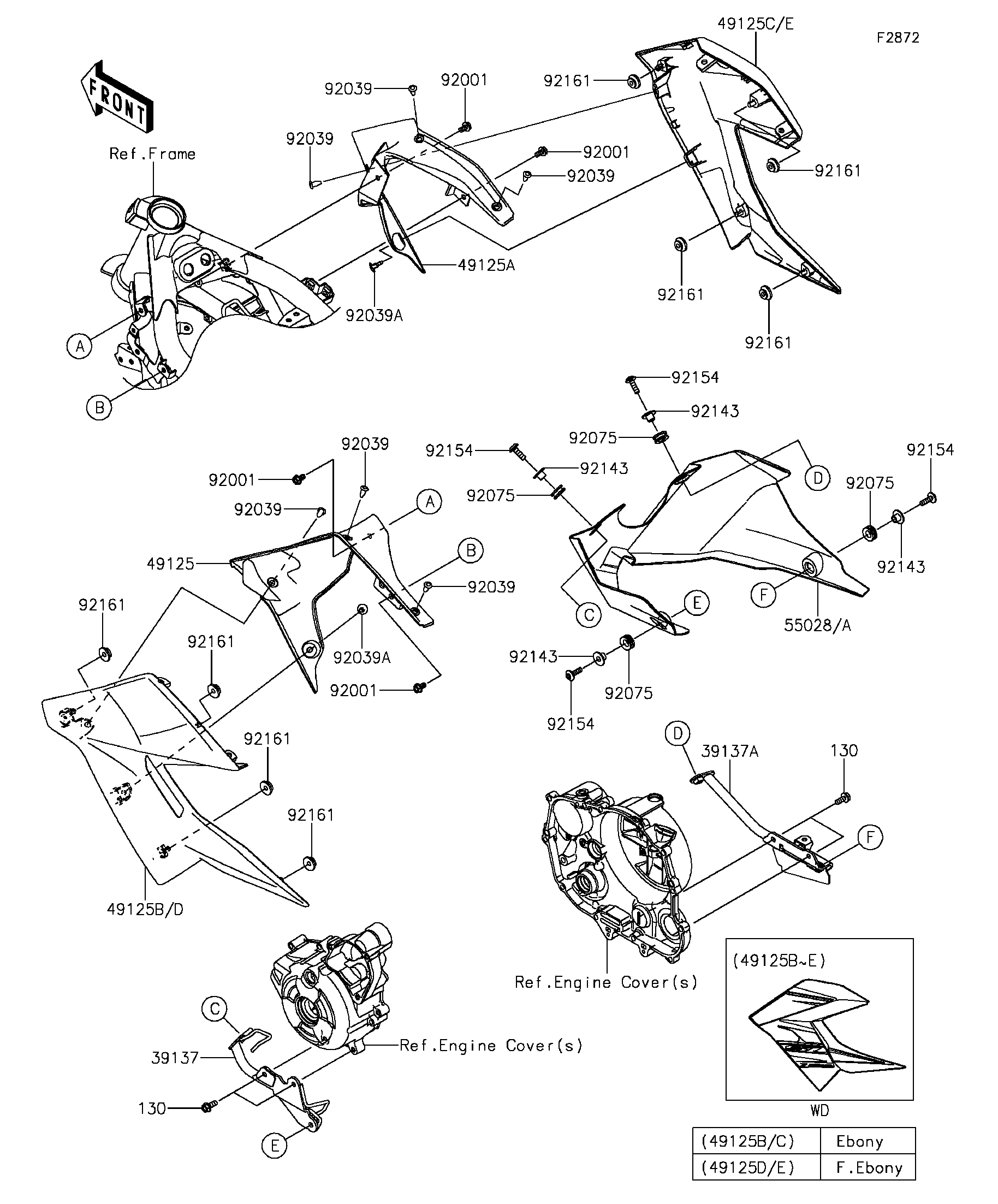

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
STAY-COMP,LWR COWL.,LH | 39137 | 39137-0585 | 1 | ||
STAY-COMP,LWR COWL.,RH | 39137A | 39137-0586 | 1 | ||
SHROUD,INNER,LH | 49125 | 49125-0580 | 1 | ||
SHROUD,INNER,RH | 49125A | 49125-0581 | 1 | ||
SHROUD,OUTER,LH,EBONY | 49125B | 49125-5432-20A | 1 | ||
SHROUD,OUTER,RH,EBONY | 49125C | 49125-5433-20A | 1 | ||
SHROUD,OUTER,LH,F.EBONY | 49125D | 49125-5444-45L | 1 | ||
SHROUD,OUTER,RH,F.EBONY | 49125E | 49125-5445-45L | 1 | ||
COWLING,LWR,EBONY | 55028 | 55028-0500-20A | 1 | ||
COWLING,LWR,F.EBONY | 55028A | 55028-0500-45L | 1 | ||
BOLT,W/WASHER,6X12 | 92001 | 92001-1516 | 4 | ||
RIVET | 92039 | 92039-0060 | 6 | ||
RIVET | 92039A | 92039-0062 | 2 | ||
DAMPER | 92075 | 92075-1634 | 4 | ||
COLLAR,L=9.6 | 92143 | 92143-1016 | 4 | ||
BOLT,SOCKET,6X20 | 92154 | 92154-0918 | 4 | ||
DAMPER | 92161 | 92161-1531 | 8 | ||
BOLT-FLANGED,6X16 | 130 | 130BB0616 | 4 |
