Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |

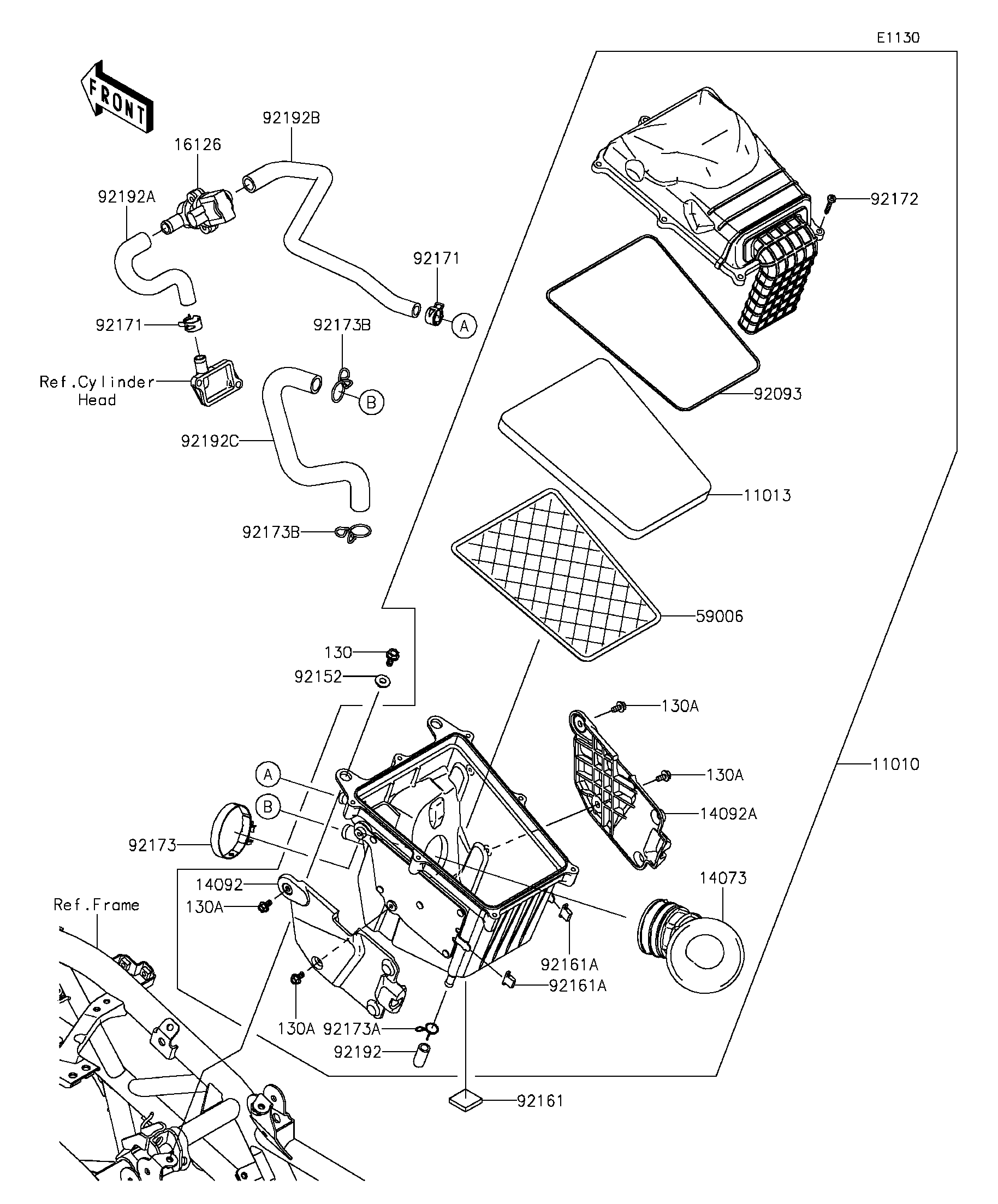

11010
11013
14073
14092
14092A
16126
59006
92093
92152
92161
92161A
92161A
92171
92171
92172
92173
92173A
92173B
92173B
92192
92192A
92192B
92192C
130
130A
130A
130A
130A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FILTER-ASSY-AIR | 11010 | 11010-0773 | 1 | ||
ELEMENT-AIR FILTER | 11013 | 11013-0739 | 1 | ||
DUCT,THROTTLE BODY | 14073 | 14073-0776 | 1 | ||
COVER,LH | 14092 | 14092-1146 | 1 | ||
COVER,RH | 14092A | 14092-1147 | 1 | ||
VALVE,AIR SWITCHING | 16126 | 16126-0718 | 1 | ||
ARRESTER-FLAME | 59006 | 59006-0016 | 1 | ||
SEAL | 92093 | 92093-0603 | 1 | ||
COLLAR | 92152 | 92152-1864 | 2 | ||
DAMPER,25X25X5 | 92161 | 92161-1596 | 1 | ||
DAMPER | 92161A | 92161-1626 | 2 | ||
CLAMP | 92171 | 92171-1888 | 2 | ||
SCREW,TAPPING,5X25 | 92172 | 92172-0851 | 7 | ||
CLAMP,58MM | 92173 | 92173-0927 | 1 | ||
CLAMP,11.6MM | 92173A | 92173-1107 | 1 | ||
CLAMP,20MM | 92173B | 92173-1188 | 2 | ||
TUBE,DRAIN | 92192 | 92192-1292 | 1 | ||
TUBE,CAP-ASWV | 92192A | 92192-1293 | 1 | ||
TUBE,ASWV-AIR CLEANER | 92192B | 92192-1294 | 1 | ||
TUBE,BREATHER | 92192C | 92192-1295 | 1 | ||
BOLT-FLANGED,6X14 | 130 | 130BA0614 | 2 | ||
BOLT-FLANGED,5X10 | 130A | 130BB0510 | 4 |
