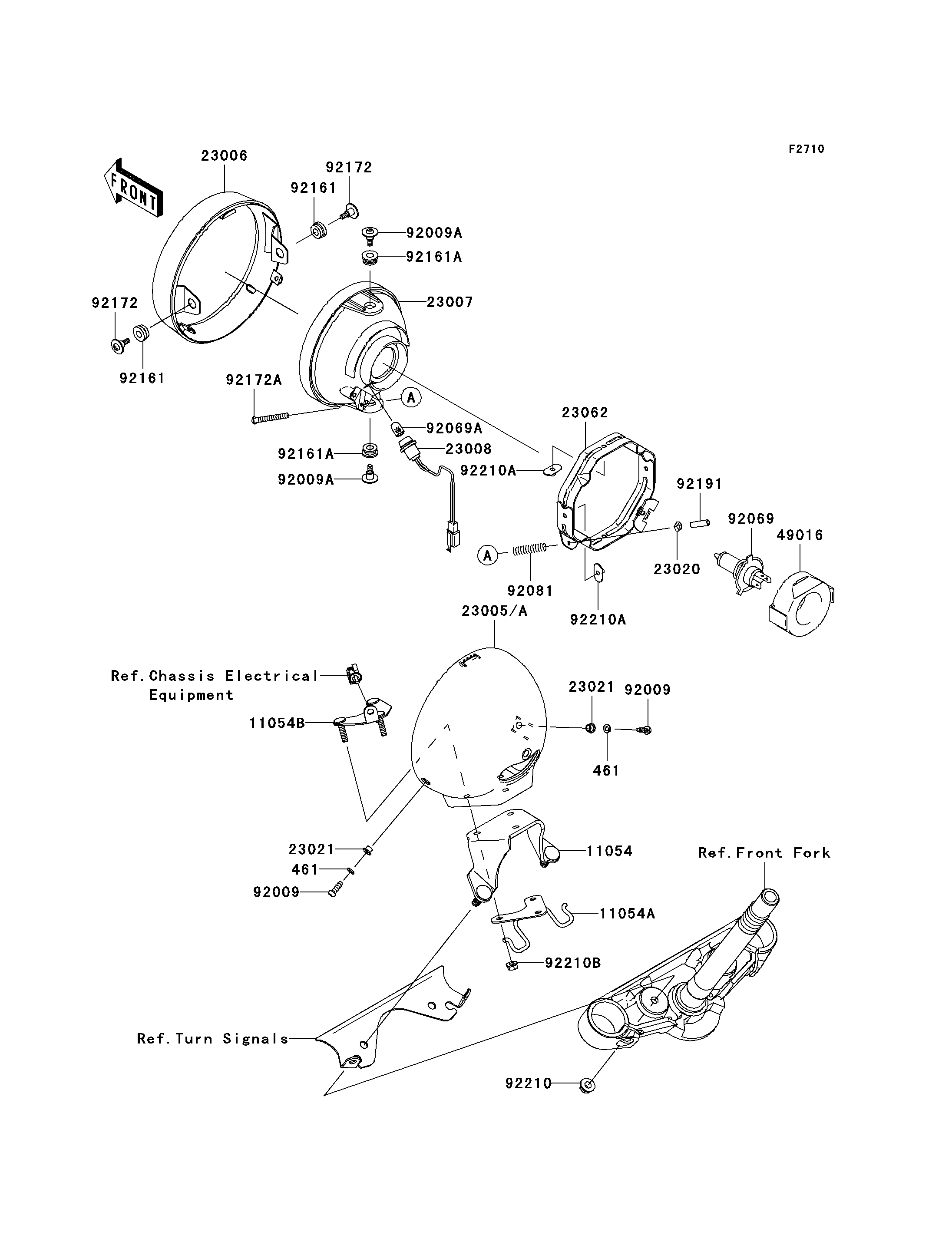

2009 Vulcan 900 Custom (European) - Headlight(s)(WV)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,HEAD LAMP | 11054 | 11054-0747 | 1 | WV | |
BRACKET,SIGNAL LAMP HARNESS | 11054A | 11054-1173 | 1 | WV | |
BRACKET,HEAD LAMP | 11054B | 11054-1391 | 1 | WV | |
BODY-COMP-HEAD LAMP | 23005A | 23005-0036 | 1 | WV | |
RIM-LAMP | 23006 | 23006-0013 | 1 | WV | |
LENS-COMP,HEAD LAMP | 23007 | 23007-0082 | 1 | WV | |
SOCKET-ASSY,PARKING LAMP | 23008 | 23008-1609 | 1 | WV | |
NUT,4MM,FOCUS ADJUST | 23020 | 23020-018 | 2 | WV | |
WASHER | 23021 | 23021-010 | 2 | WV | |
BRACKET-COMP,HEAD LAMP | 23062 | 23062-0048 | 1 | WV | |
COVER-SEAL,HEAD LAMP SOCKET | 49016 | 49016-1210 | 1 | WV | |
SCREW,5MM | 92009 | 92009-1947 | 2 | WV | |
SCREW,5MM | 92009A | 92009-1956 | 2 | WV | |
BULB,12V 60/55W,H4 | 92069 | 92069-1002 | 1 | WV | |
BULB,12V 5W | 92069A | 92069-1016 | 1 | WV | |
SPRING,FOCUS ADJUSTING | 92081 | 92081-1701 | 2 | WV | |
DAMPER | 92161 | 92161-1187 | 2 | WV | |
DAMPER | 92161A | 92161-1188 | 2 | WV | |
SCREW | 92172 | 92172-0293 | 2 | WV | |
SCREW,FOCUS ADJUST,4X55 | 92172A | 92172-0294 | 2 | WV | |
TUBE,3.5X5.5X19 | 92191 | 92191-1217 | 2 | WV | |
WASHER-SPRING,5MM | 461 | 461S0500 | 2 | WV | |
NUT,FLANGED,8MM | 92210 | 92210-0004 | 2 | WV | |
NUT,5MM | 92210A | 92210-0364 | 4 | WV | |
NUT,FLANGED,6MM | 92210B | 92210-0368 | 3 | WV |
