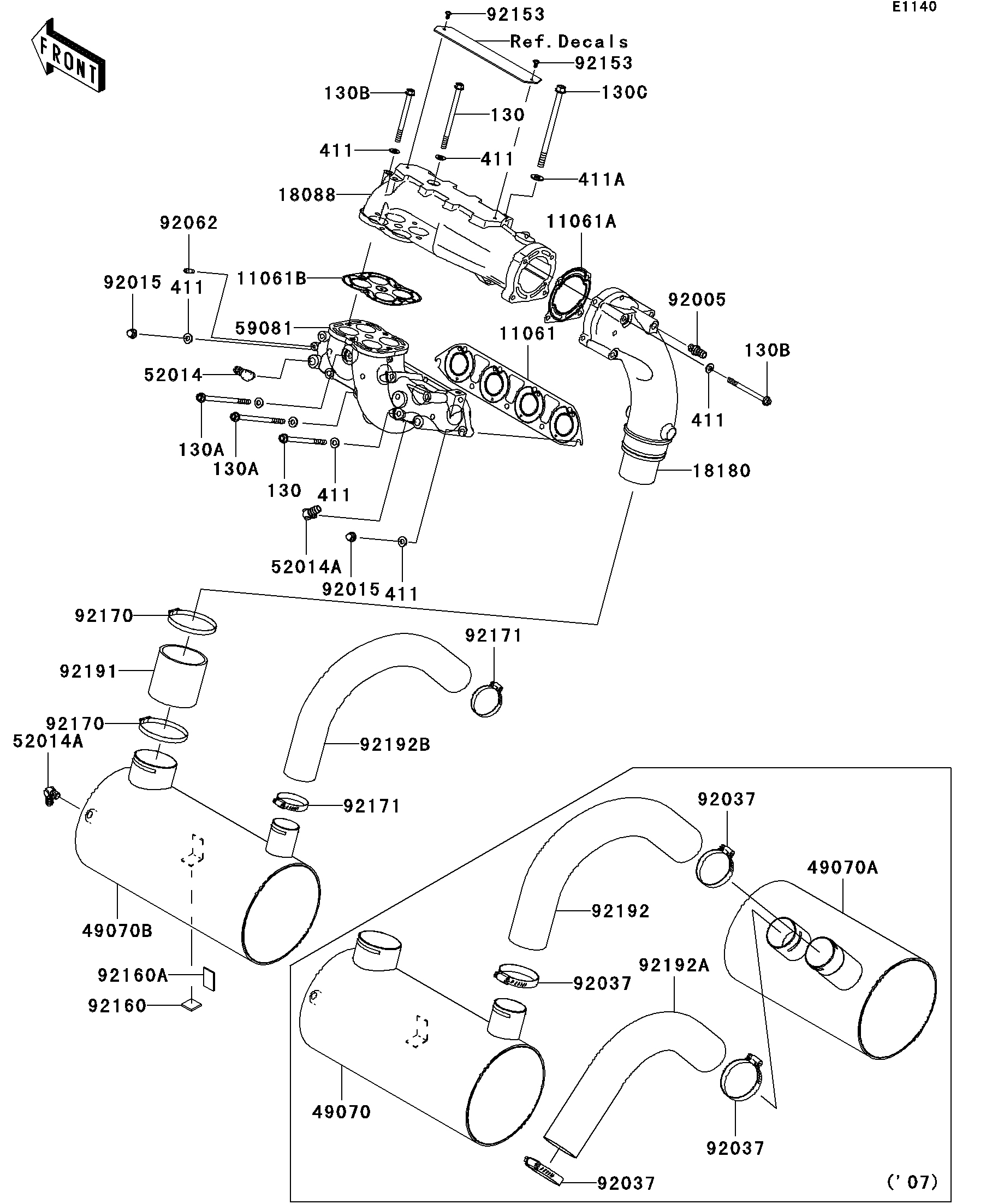

2008 Jet Ski® Ultra® 250X - Muffler(s)
11061
11061A
11061B
18088
18180
49070B
52014
52014A
52014A
59081
92005
92015
92015
92062
92153
92153
92160
92160A
92170
92170
92171
92171
92191
92192B
130
130
130A
130A
130B
130B
130C
411
411
411
411
411
411
411A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,MANIFOLD EXHAUST | 11061 | 11061-3742 | 1 | ||
GASKET,MUFFLER | 11061A | 11061-3760 | 1 | ||
GASKET,PIPE EXHAUST | 11061B | 11061-3762 | 1 | ||
PIPE-EXHAUST | 18088 | 18088-3726 | 1 | ||
BODY-MUFFLER | 18180 | 18180-3741 | 1 | ||
MUFFLER-COMP,1ST | 49070B | 49070-3750 | 1 | ||
ELBOW | 52014 | 52014-3711 | 1 | ||
ELBOW | 52014A | 52014-3726 | 2 | ||
MANIFOLD-EXHAUST | 59081 | 59081-3743 | 1 | ||
FITTING | 92005 | 92005-3714 | 1 | ||
NUT,CAP,8MM | 92015 | 92015-1371 | 2 | ||
NOZZLE | 92062 | 92062-3705 | 1 | ||
BOLT,SOCKET,5X10 | 92153 | 92153-3747 | 2 | ||
DAMPER,25X25 | 92160 | 92160-3864 | 1 | ||
DAMPER,40X25 | 92160A | 92160-3865 | 1 | ||
CLAMP | 92170 | 92170-3760 | 2 | ||
CLAMP | 92171 | 92171-3723 | 2 | ||
TUBE,PIPE EX-MUFFLER | 92191 | 92191-3986 | 1 | ||
TUBE,1ST-2ND | 92192B | 92192-3831 | 1 | ||
BOLT-FLANGED,8X120 | 130 | 130CD08120 | 8 | ||
BOLT-FLANGED,8X140 | 130A | 130CD08140 | 2 | ||
BOLT-FLANGED,8X95 | 130B | 130CD0895 | 5 | ||
BOLT-FLANGED,10X150 | 130C | 130CD10150 | 1 | ||
WASHER-PLAIN,8MM | 411 | 411S0800 | 17 | ||
WASHER-PLAIN,10MM | 411A | 411S1000 | 1 |
GASKET,MANIFOLD EXHAUST | |
REF # | 11061 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,MUFFLER | |
REF # | 11061A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,PIPE EXHAUST | |
REF # | 11061B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIPE-EXHAUST | |
REF # | 18088 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BODY-MUFFLER | |
REF # | 18180 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MUFFLER-COMP,1ST | |
REF # | 49070B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ELBOW | |
REF # | 52014 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ELBOW | |
REF # | 52014A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
MANIFOLD-EXHAUST | |
REF # | 59081 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FITTING | |
REF # | 92005 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,CAP,8MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NOZZLE | |
REF # | 92062 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,5X10 | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,25X25 | |
REF # | 92160 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER,40X25 | |
REF # | 92160A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 92170 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 92171 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
TUBE,PIPE EX-MUFFLER | |
REF # | 92191 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE,1ST-2ND | |
REF # | 92192B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,8X120 | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,8X140 | |
REF # | 130A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,8X95 | |
REF # | 130B |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,10X150 | |
REF # | 130C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER-PLAIN,8MM | |
REF # | 411 |
---|---|
PART NUMBER | |
QUANTITY | 17 |
DESTINATION | |
REMARKS |
WASHER-PLAIN,10MM | |
REF # | 411A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
