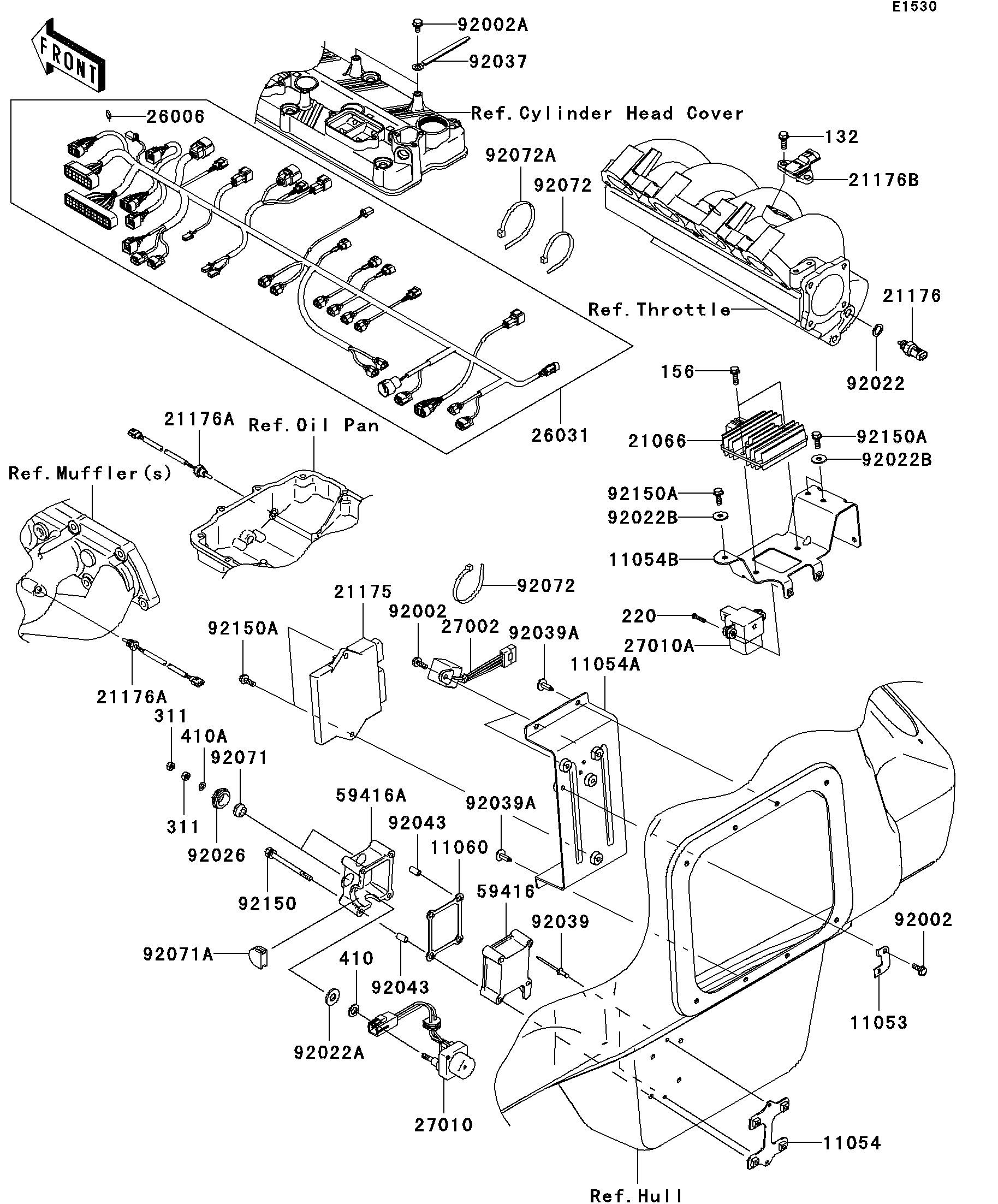

2008 Jet Ski® Ultra® LX - Fuel Injection
11053
11054
11054A
11054B
11060
21066
21175
21176
21176A
21176A
21176B
26006
26031
27002
27010
27010A
59416
59416A
92002
92002
92002A
92022
92022A
92022B
92022B
92026
92037
92039
92039A
92039A
92043
92043
92071
92071A
92072
92072
92072A
92150
92150A
92150A
92150A
132
156
220
311
311
410
410A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,FUSE | 11053 | 11053-3724 | 1 | ||
BRACKET,SWITCH | 11054 | 11054-3742 | 1 | ||
BRACKET,ECU&RELAY | 11054A | 11054-3743 | 1 | ||
BRACKET,REGULATOR&VDS | 11054B | 11054-3749 | 1 | ||
GASKET | 11060 | 11060-3709 | 1 | ||
REGULATOR-VOLTAGE | 21066 | 21066-3718 | 1 | ||
CONTROL UNIT-ELECTRONIC | 21175 | 21175-3734 | 1 | ||
SENSOR,AIR TEMPERATURE | 21176 | 21176-1086 | 1 | ||
SENSOR,TEMP | 21176A | 21176-3758 | 2 | ||
SENSOR,PRESSURE | 21176B | 21176-3765 | 1 | ||
FUSE,20A | 26006 | 26006-3704 | 1 | ||
HARNESS,ENGINE | 26031 | 26031-3723 | 1 | ||
RELAY-ASSY | 27002 | 27002-3703 | 2 | ||
SWITCH | 27010 | 27010-3777 | 1 | ||
SWITCH,SENSOR | 27010A | 27010-3785 | 1 | ||
CASE-ELECTRIC | 59416 | 59416-3710 | 1 | ||
CASE-ELECTRIC | 59416A | 59416-3711 | 1 | ||
BOLT,6X16 | 92002 | 92002-3728 | 3 | ||
BOLT,6X12 | 92002A | 92002-3763 | 2 | ||
WASHER,12X18X1.0 | 92022 | 92022-1211 | 1 | ||
WASHER | 92022A | 92022-3035 | 2 | ||
WASHER,6.5X20X1.5 | 92022B | 92022-3710 | 3 | ||
SPACER | 92026 | 92026-3703 | 2 | ||
CLAMP,L=100 | 92037 | 92037-3736 | 2 | ||
RIVET | 92039 | 92039-3714 | 2 | ||
RIVET | 92039A | 92039-3785 | 4 | ||
PIN | 92043 | 92043-3715 | 2 | ||
GROMMET | 92071 | 92071-3004 | 2 | ||
GROMMET | 92071A | 92071-3837 | 1 | ||
BAND,L=188.85 | 92072 | 92072-0105 | 2 | ||
BAND,L=372.24 | 92072A | 92072-3883 | 1 | ||
BOLT,6X80 | 92150 | 92150-3711 | 4 | ||
BOLT,6X18 | 92150A | 92150-3729 | 5 | ||
BOLT-FLANGED-SMALL,6X18 | 132 | 132BD0618 | 2 | ||
BOLT-WP,6X20 | 156 | 156R0620 | 2 | ||
SCREW-PAN-CROSS,4X20 | 220 | 220R0420 | 2 | ||
NUT-HEX,6MM | 311 | 311R0600 | 4 | ||
WASHER-PLAIN-SMALL,10MM | 410 | 410AA1000 | 2 | ||
WASHER-PLAIN-SMALL,6MM | 410A | 410S0600 | 2 |
