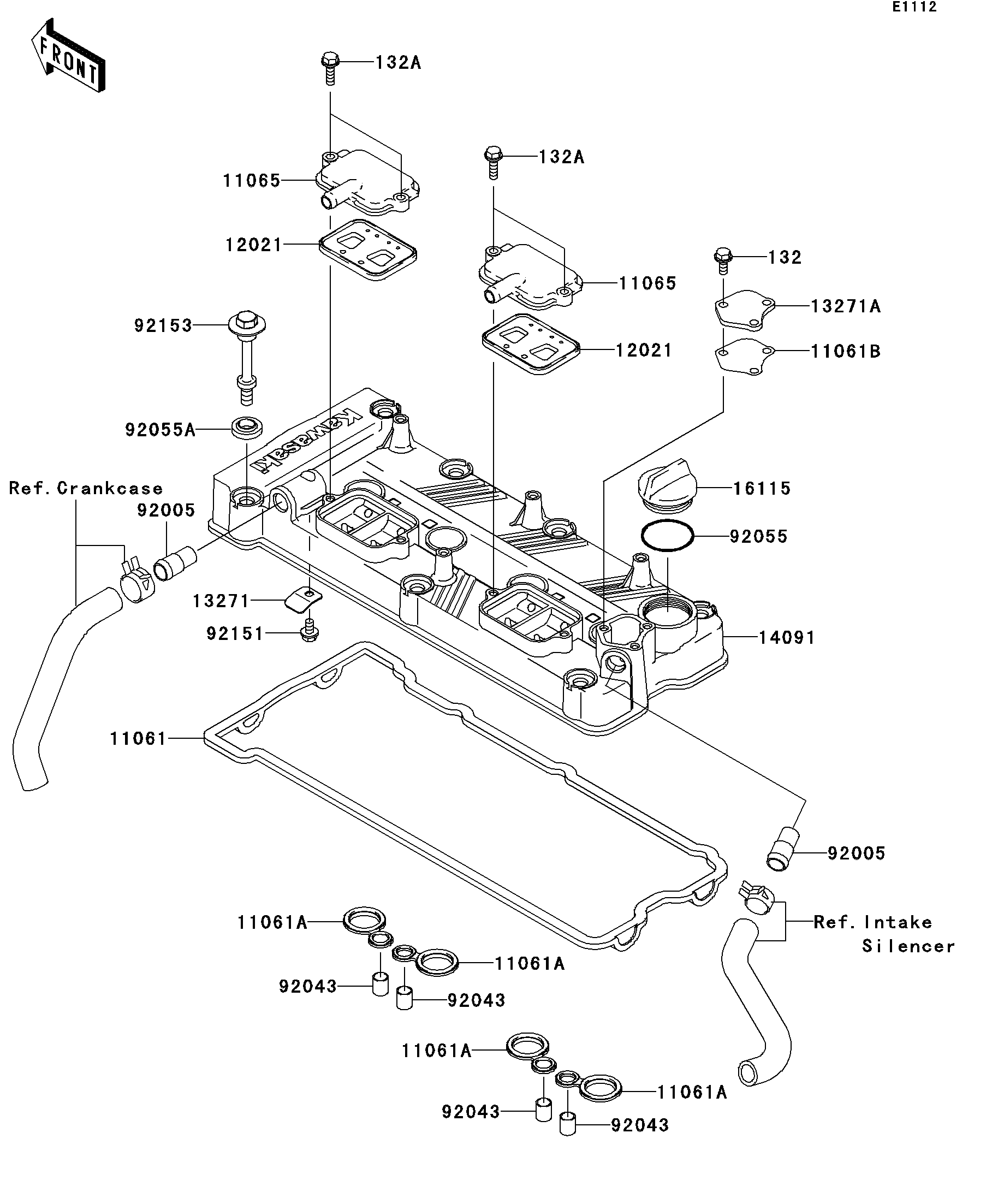

2008 Jet Ski® Ultra® LX - Cylinder Head Cover
11061
11061A
11061A
11061A
11061A
11061B
11065
11065
12021
12021
13271
13271A
14091
16115
92005
92005
92043
92043
92043
92043
92055
92055A
92151
92153
132
132A
132A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,HEAD COVER | 11061 | 11061-0090 | 1 | ||
GASKET,SPARK PLUG HOLE | 11061A | 11061-0105 | 4 | ||
GASKET,PLATE | 11061B | 11061-3728 | 1 | ||
CAP,ASV | 11065 | 11065-3723 | 2 | ||
VALVE-ASSY-REED | 12021 | 12021-1119 | 2 | ||
PLATE | 13271 | 13271-3851 | 1 | ||
PLATE | 13271A | 13271-3898 | 1 | ||
COVER,HEAD | 14091 | 14091-3814 | 1 | ||
CAP-OIL FILLER | 16115 | 16115-1064 | 1 | ||
FITTING | 92005 | 92005-3741 | 2 | ||
PIN,10.1X12X14 | 92043 | 92043-4009 | 4 | ||
RING-O,38X1.9 | 92055 | 92055-1295 | 1 | ||
RING-O,HEAD COVER BOLT | 92055A | 92055-1352 | 7 | ||
BOLT,FLANGED,6X10 | 92151 | 92151-1822 | 1 | ||
BOLT,HEAD COVER | 92153 | 92153-3706 | 7 | ||
BOLT-FLANGED-SMALL,6X14 | 132 | 132BD0614 | 3 | ||
BOLT-FLANGED-SMALL,6X20 | 132A | 132BD0620 | 4 |
GASKET,HEAD COVER | |
REF # | 11061 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,SPARK PLUG HOLE | |
REF # | 11061A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
GASKET,PLATE | |
REF # | 11061B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP,ASV | |
REF # | 11065 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
VALVE-ASSY-REED | |
REF # | 12021 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PLATE | |
REF # | 13271 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE | |
REF # | 13271A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER,HEAD | |
REF # | 14091 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP-OIL FILLER | |
REF # | 16115 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FITTING | |
REF # | 92005 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PIN,10.1X12X14 | |
REF # | 92043 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
RING-O,38X1.9 | |
REF # | 92055 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RING-O,HEAD COVER BOLT | |
REF # | 92055A |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,6X10 | |
REF # | 92151 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,HEAD COVER | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
BOLT-FLANGED-SMALL,6X14 | |
REF # | 132 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
BOLT-FLANGED-SMALL,6X20 | |
REF # | 132A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
