Parts Diagrams |

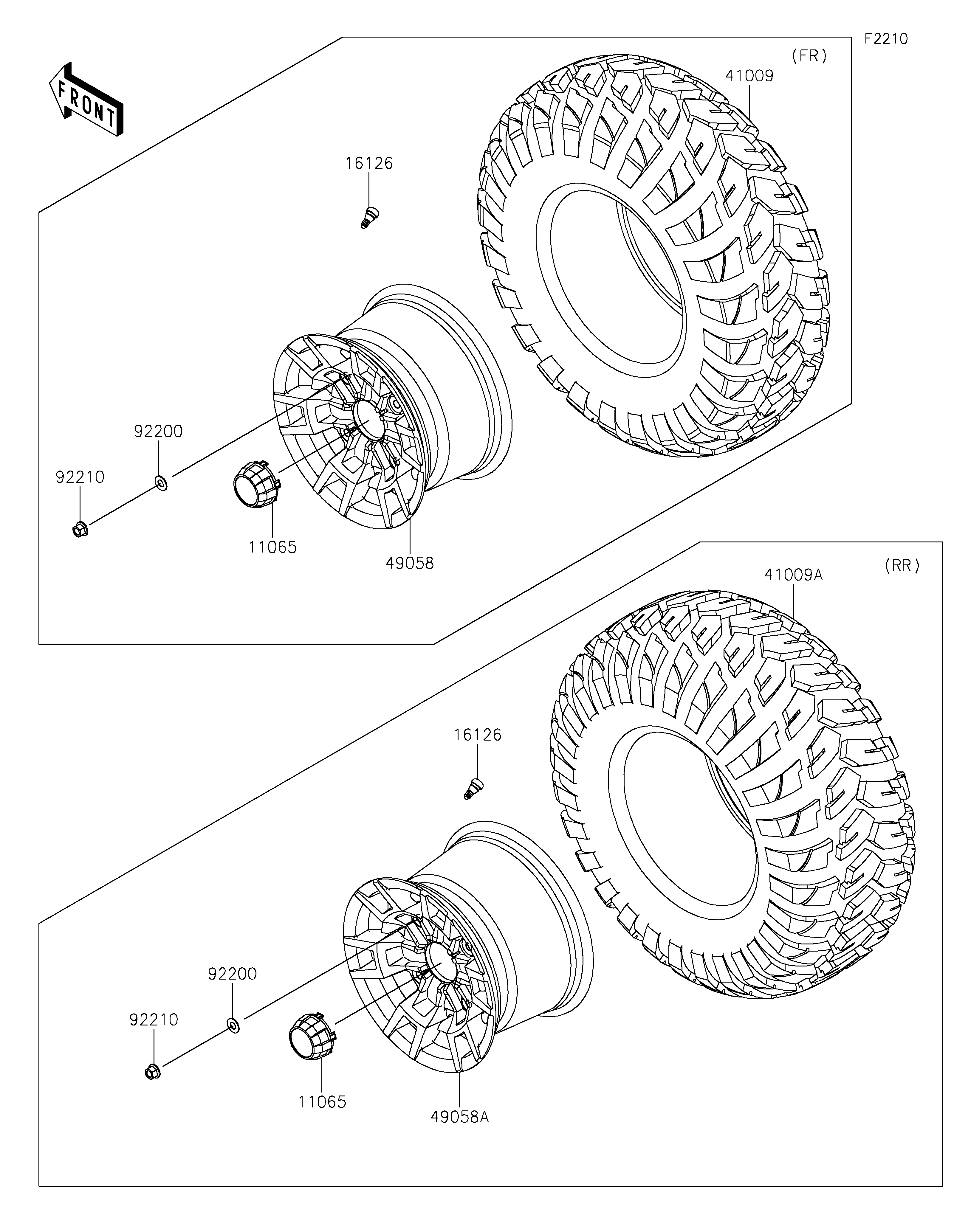

2022 MULE PRO-FXT™ RANCH EDITION - Wheels/Tires
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| CAP,WHEEL,F.BLACK | 11065 | 11065-0893-6Z | 4 | ||
| VALVE | 16126 | 16126-4001 | 4 | ||
| TIRE,26X9.00R12 4PR,FRONTIER | 41009 | 41009-0567 | 2 | ||
| TIRE,26X11.00R12 4PR,FRONTIER | 41009A | 41009-0568 | 2 | ||
| WHEEL,FR,12X7.0AT,AL,BLACK | 49058 | 49058-0625-31D | 2 | ||
| WHEEL,RR,12X8.0AT,AL,BLACK | 49058A | 49058-0626-31D | 2 | ||
| WASHER,12.1X25X1.6 | 92200 | 92200-0455 | 16 | ||
| NUT,12MM | 92210 | 92210-0603 | 16 |
| CAP,WHEEL,F.BLACK | |
| REF # | 11065 |
|---|---|
| PART NUMBER | |
| QUANTITY | 4 |
| DESTINATION | |
| REMARKS | |
| VALVE | |
| REF # | 16126 |
|---|---|
| PART NUMBER | |
| QUANTITY | 4 |
| DESTINATION | |
| REMARKS | |
| TIRE,26X9.00R12 4PR,FRONTIER | |
| REF # | 41009 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| TIRE,26X11.00R12 4PR,FRONTIER | |
| REF # | 41009A |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| WHEEL,FR,12X7.0AT,AL,BLACK | |
| REF # | 49058 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| WHEEL,RR,12X8.0AT,AL,BLACK | |
| REF # | 49058A |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| WASHER,12.1X25X1.6 | |
| REF # | 92200 |
|---|---|
| PART NUMBER | |
| QUANTITY | 16 |
| DESTINATION | |
| REMARKS | |
| NUT,12MM | |
| REF # | 92210 |
|---|---|
| PART NUMBER | |
| QUANTITY | 16 |
| DESTINATION | |
| REMARKS | |
