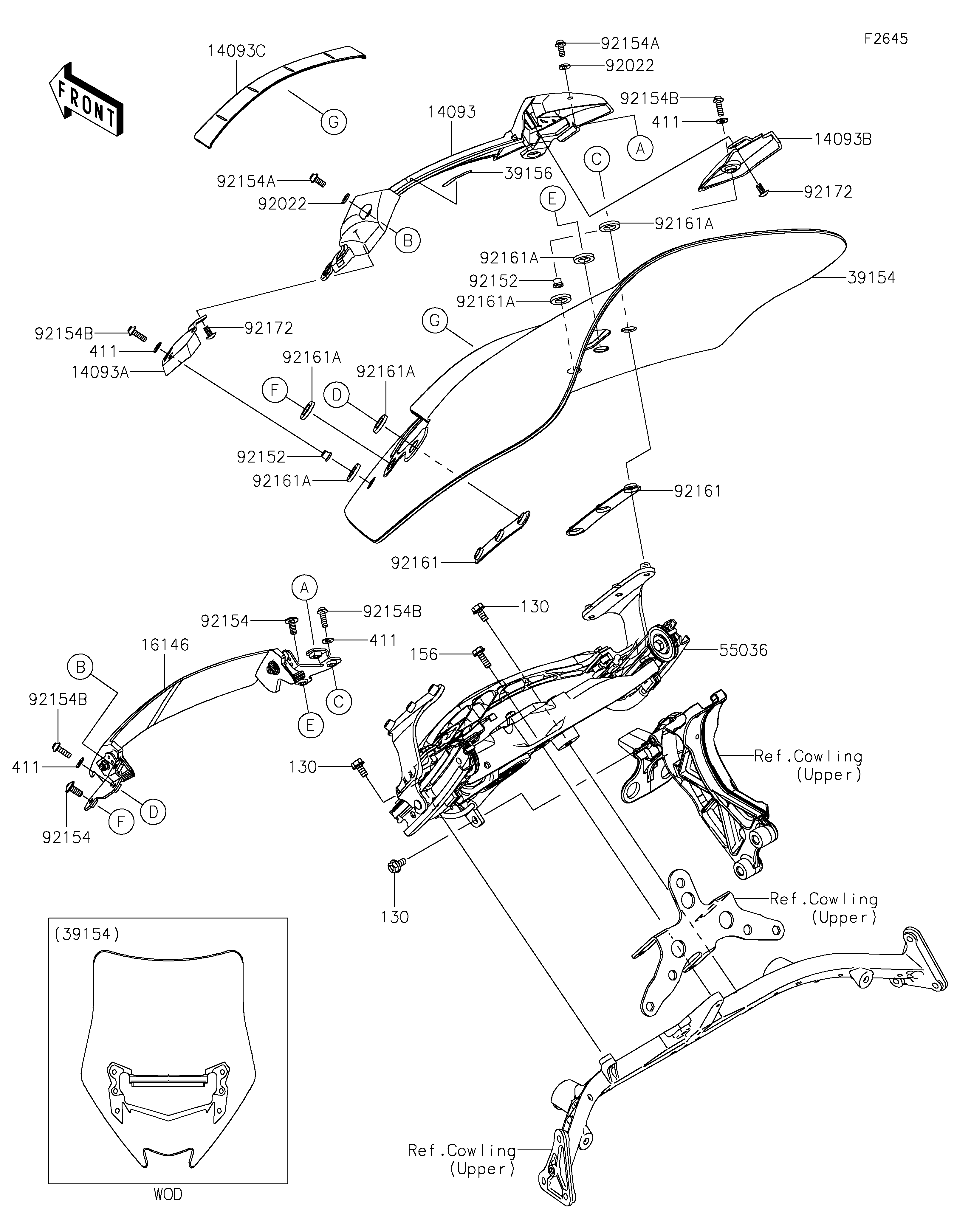

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
14093
14093A
14093B
14093C
16146
39154
39156
55036
92022
92022
92152
92152
92154
92154
92154A
92154A
92154B
92154B
92154B
92154B
92161
92161
92161A
92161A
92161A
92161A
92161A
92161A
92172
92172
130
130
130
156
411
411
411
411
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER,M.S.BLACK | 14093 | 14093-0140-660 | 1 | ||
COVER | 14093A | 14093-0141 | 1 | ||
COVER | 14093B | 14093-0142 | 1 | ||
COVER,WINDSHIELD | 14093C | 14093-0271 | 1 | ||
COVER-ASSY | 16146 | 16146-0773 | 1 | ||
WINDSHIELD | 39154 | 39154-0339 | 1 | ||
PAD,WINDSHIELD | 39156 | 39156-1936 | 1 | ||
WINDSHIELD-ASSY | 55036 | 55036-0009 | 1 | ||
WASHER,NYLON,5.3X11.5X1.5 | 92022 | 92022-1521 | 2 | ||
COLLAR,5.6X7.6X7 | 92152 | 92152-1929 | 2 | ||
BOLT,SOCKET,6X14 | 92154 | 92154-0856 | 2 | ||
BOLT,SOCKET,5X12 | 92154A | 92154-0917 | 2 | ||
BOLT,SOCKET,5X16 | 92154B | 92154-1701 | 4 | ||
DAMPER,WINDSHIELD,LWR | 92161 | 92161-0398 | 2 | ||
DAMPER,12.5X21X3 | 92161A | 92161-1774 | 6 | ||
SCREW,TAPPING,5X10 | 92172 | 92172-0335 | 2 | ||
BOLT-FLANGED,6X12 | 130 | 130BA0612 | 3 | ||
BOLT-WP,6X18 | 156 | 156R0618 | 1 | ||
WASHER-PLAIN,5MM | 411 | 411AB0500 | 4 |
COVER,M.S.BLACK | |
REF # | 14093 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER | |
REF # | 14093A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER | |
REF # | 14093B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER,WINDSHIELD | |
REF # | 14093C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER-ASSY | |
REF # | 16146 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WINDSHIELD | |
REF # | 39154 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PAD,WINDSHIELD | |
REF # | 39156 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WINDSHIELD-ASSY | |
REF # | 55036 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER,NYLON,5.3X11.5X1.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR,5.6X7.6X7 | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,6X14 | |
REF # | 92154 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,5X12 | |
REF # | 92154A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,5X16 | |
REF # | 92154B |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
DAMPER,WINDSHIELD,LWR | |
REF # | 92161 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,12.5X21X3 | |
REF # | 92161A |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
SCREW,TAPPING,5X10 | |
REF # | 92172 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X12 | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
BOLT-WP,6X18 | |
REF # | 156 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER-PLAIN,5MM | |
REF # | 411 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
