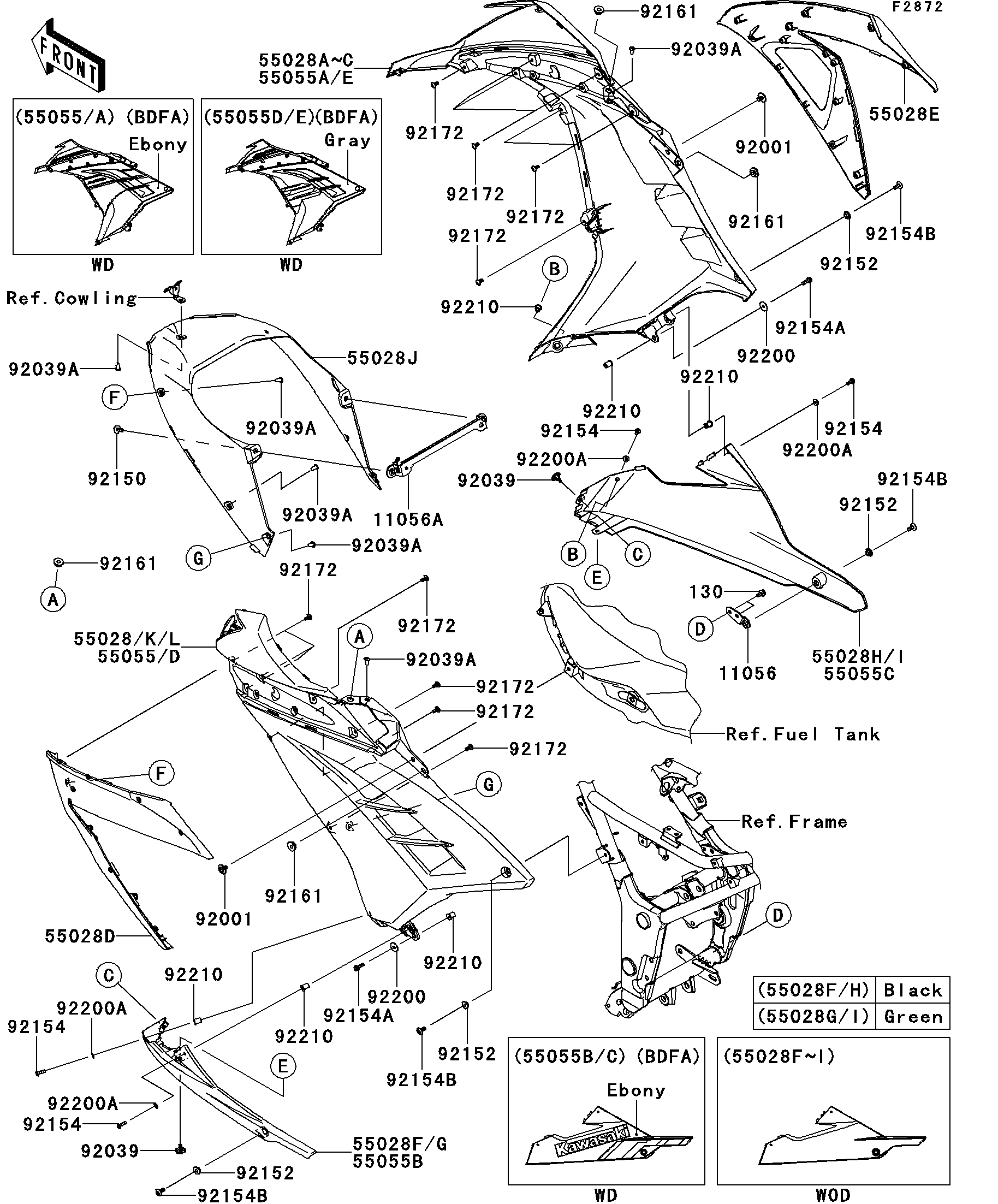

2013 Ninja® 300 ABS - Cowling Lowers(BDF-BEF)
11056
11056
11056A
11056A
55028D
55028D
55028E
55028E
55028G
55028G
55028I
55028I
55028J
55028J
55055
55055
55055A
55055A
55055B
55055B
55055C
55055C
55055D
55055D
55055E
55055E
92001
92001
92001
92001
92039
92039
92039
92039
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92150
92150
92152
92152
92152
92152
92152
92152
92152
92152
92154
92154
92154
92154
92154
92154
92154
92154
92154A
92154A
92154A
92154A
92154B
92154B
92154B
92154B
92154B
92154B
92154B
92154B
92161
92161
92161
92161
92161
92161
92161
92161
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92200
92200
92200
92200
92200A
92200A
92200A
92200A
92200A
92200A
92200A
92200A
92210
92210
92210
92210
92210
92210
92210
92210
92210
92210
92210
92210
130
130
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,LWR COWL.,RH | 11056 | 11056-1641 | 1 | ||
BRACKET,RADIATOR | 11056A | 11056-1909 | 1 | ||
COWLING,SIDE,LH | 55028D | 55028-0418 | 1 | ||
COWLING,SIDE,RH | 55028E | 55028-0419 | 1 | ||
COWLING,LWR,LH,L.GREEN | 55028G | 55028-0420-777 | 1 | ||
COWLING,LWR,RH,L.GREEN | 55028I | 55028-0421-777 | 1 | ||
COWLING,FR,INNER | 55028J | 55028-0422 | 1 | ||
COWLING,CNT,LH,EBONY | 55055 | 55055-5158-H8 | 1 | ||
COWLING,CNT,RH,EBONY | 55055A | 55055-5159-H8 | 1 | ||
COWLING,LWR,LH,EBONY | 55055B | 55055-5164-H8 | 1 | CN | |
COWLING,LWR,RH,EBONY | 55055C | 55055-5165-H8 | 1 | CN | |
COWLING,CNT,LH,M.M.GRAY | 55055D | 55055-5191-35M | 1 | CN | |
COWLING,CNT,RH,M.M.GRAY | 55055E | 55055-5192-35M | 1 | CN | |
BOLT,6X12 | 92001 | 92001-1771 | 2 | ||
RIVET,HOLE 8MM | 92039 | 92039-0014 | 2 | ||
RIVET | 92039A | 92039-0709 | 9 | ||
BOLT,6X16 | 92150 | 92150-1198 | 2 | ||
COLLAR | 92152 | 92152-0445 | 4 | ||
BOLT,SOCKET,5X16 | 92154 | 92154-0182 | 4 | ||
BOLT,FLANGED,5X18 | 92154A | 92154-0785 | 2 | ||
BOLT,SOCKET,6X14 | 92154B | 92154-0932 | 4 | ||
DAMPER | 92161 | 92161-1531 | 4 | ||
SCREW,5X12 | 92172 | 92172-0821 | 14 | ||
WASHER,5.5X20X1.2 | 92200 | 92200-0284 | 2 | ||
WASHER,5.2X12X1.0 | 92200A | 92200-0784 | 4 | ||
NUT,WELL,5MM | 92210 | 92210-0498 | 6 | ||
BOLT-FLANGED,6X14 | 130 | 130BA0614 | 2 |
BRACKET,LWR COWL.,RH | |
REF # | 11056 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET,RADIATOR | |
REF # | 11056A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SIDE,LH | |
REF # | 55028D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SIDE,RH | |
REF # | 55028E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,LWR,LH,L.GREEN | |
REF # | 55028G |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,LWR,RH,L.GREEN | |
REF # | 55028I |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,FR,INNER | |
REF # | 55028J |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,CNT,LH,EBONY | |
REF # | 55055 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,CNT,RH,EBONY | |
REF # | 55055A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,LWR,LH,EBONY | |
REF # | 55055B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CN |
REMARKS |
COWLING,LWR,RH,EBONY | |
REF # | 55055C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CN |
REMARKS |
COWLING,CNT,LH,M.M.GRAY | |
REF # | 55055D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CN |
REMARKS |
COWLING,CNT,RH,M.M.GRAY | |
REF # | 55055E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CN |
REMARKS |
BOLT,6X12 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RIVET,HOLE 8MM | |
REF # | 92039 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RIVET | |
REF # | 92039A |
---|---|
PART NUMBER | |
QUANTITY | 9 |
DESTINATION | |
REMARKS |
BOLT,6X16 | |
REF # | 92150 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,5X16 | |
REF # | 92154 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,5X18 | |
REF # | 92154A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,6X14 | |
REF # | 92154B |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92161 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW,5X12 | |
REF # | 92172 |
---|---|
PART NUMBER | |
QUANTITY | 14 |
DESTINATION | |
REMARKS |
WASHER,5.5X20X1.2 | |
REF # | 92200 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER,5.2X12X1.0 | |
REF # | 92200A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT,WELL,5MM | |
REF # | 92210 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X14 | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
