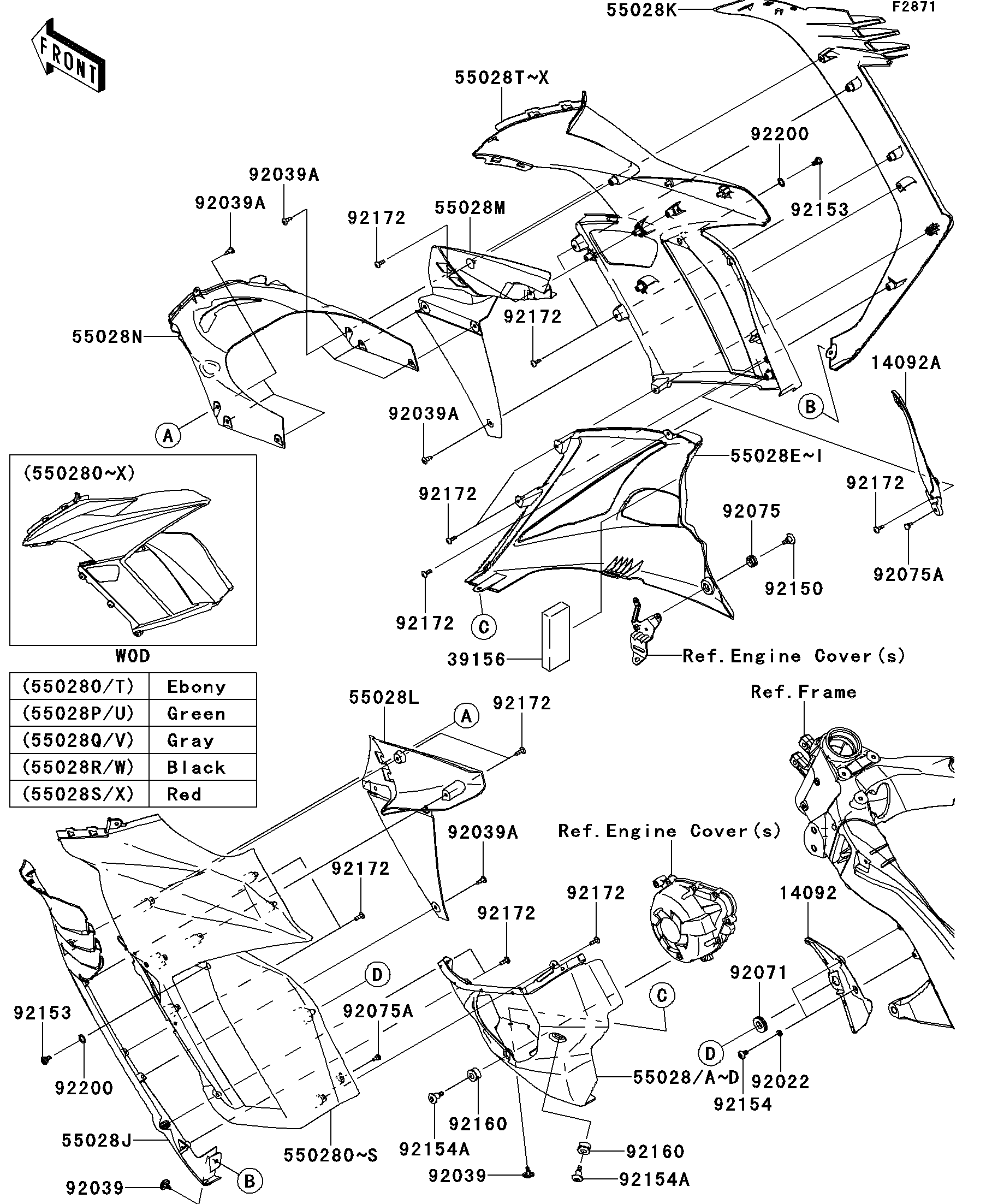

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
14092
14092
14092A
14092A
39156
39156
55028
55028
55028E
55028E
55028J
55028J
55028K
55028K
55028L
55028L
55028M
55028M
55028N
55028N
55028S
55028S
55028X
55028X
92022
92022
92039
92039
92039
92039
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92039A
92071
92071
92075
92075
92075A
92075A
92075A
92075A
92150
92150
92153
92153
92153
92153
92154
92154
92154A
92154A
92154A
92154A
92160
92160
92160
92160
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92172
92200
92200
92200
92200
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
COVER,LH | 14092 | 14092-0250 | 1 | ||
COVER,RH | 14092A | 14092-0251 | 1 | ||
PAD,20X120X50 | 39156 | 39156-0708 | 1 | ||
COWLING,LWR,LH,EBONY | 55028 | 55028-0346-H8 | 1 | ||
COWLING,LWR,RH,EBONY | 55028E | 55028-0347-H8 | 1 | ||
COWLING,SLAT,LH,F.BLACK | 55028J | 55028-0348-6Z | 1 | ||
COWLING,SLAT,RH,F.BLACK | 55028K | 55028-0349-6Z | 1 | ||
COWLING,INNER,LH | 55028L | 55028-0350 | 1 | ||
COWLING,INNER,RH | 55028M | 55028-0351 | 1 | ||
COWLING,FR | 55028N | 55028-0352 | 1 | ||
COWLING,SIDE,LH,C.F.RED | 55028S | 55028-0386-816 | 1 | ||
COWLING,SIDE,RH,C.F.RED | 55028X | 55028-0387-816 | 1 | ||
WASHER,NYLON,5.3X11.5X1.5 | 92022 | 92022-1521 | 2 | ||
RIVET,HOLE 8MM | 92039 | 92039-0014 | 2 | ||
RIVET | 92039A | 92039-0068 | 8 | ||
GROMMET | 92071 | 92071-1043 | 1 | ||
DAMPER | 92075 | 92075-1634 | 1 | ||
DAMPER | 92075A | 92075-1808 | 2 | ||
BOLT,SOCKET,6MM | 92150 | 92150-1154 | 1 | ||
BOLT,SOCKET,6MM | 92153 | 92153-1956 | 2 | ||
BOLT,SOCKET,5X16 | 92154 | 92154-0026 | 2 | ||
BOLT,6X24 | 92154A | 92154-0348 | 2 | ||
DAMPER | 92160 | 92160-1141 | 2 | ||
SCREW,TAPPING,5X16 | 92172 | 92172-0238 | 15 | ||
WASHER,10.4X15.9X0.5 | 92200 | 92200-0157 | 2 |
COVER,LH | |
REF # | 14092 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER,RH | |
REF # | 14092A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PAD,20X120X50 | |
REF # | 39156 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,LWR,LH,EBONY | |
REF # | 55028 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,LWR,RH,EBONY | |
REF # | 55028E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SLAT,LH,F.BLACK | |
REF # | 55028J |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SLAT,RH,F.BLACK | |
REF # | 55028K |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,INNER,LH | |
REF # | 55028L |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,INNER,RH | |
REF # | 55028M |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,FR | |
REF # | 55028N |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SIDE,LH,C.F.RED | |
REF # | 55028S |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COWLING,SIDE,RH,C.F.RED | |
REF # | 55028X |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER,NYLON,5.3X11.5X1.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RIVET,HOLE 8MM | |
REF # | 92039 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RIVET | |
REF # | 92039A |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
GROMMET | |
REF # | 92071 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,6MM | |
REF # | 92150 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,6MM | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,SOCKET,5X16 | |
REF # | 92154 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,6X24 | |
REF # | 92154A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92160 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SCREW,TAPPING,5X16 | |
REF # | 92172 |
---|---|
PART NUMBER | |
QUANTITY | 15 |
DESTINATION | |
REMARKS |
WASHER,10.4X15.9X0.5 | |
REF # | 92200 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
