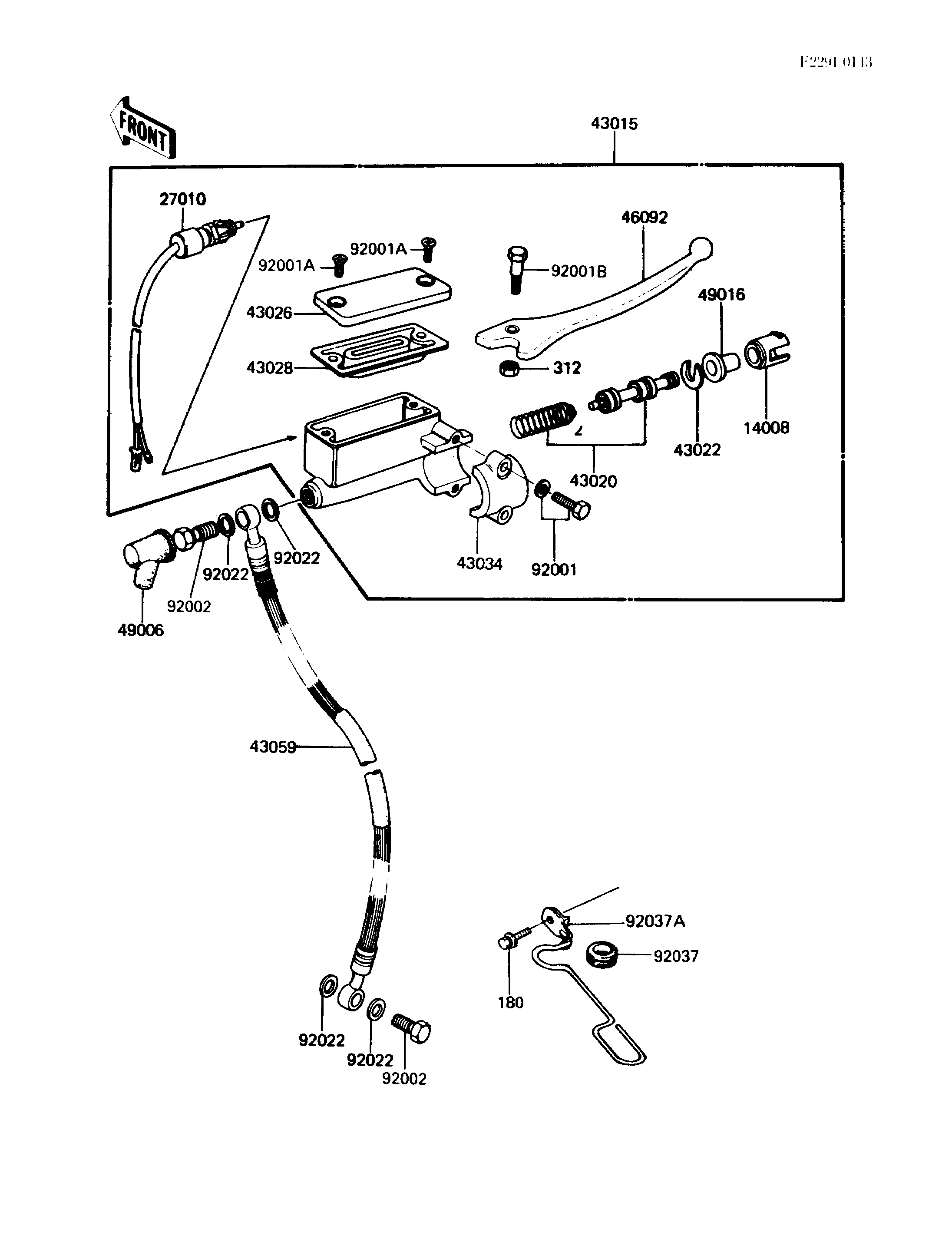

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
LINER,PISTON | 14008 | 14008-1007 | 1 | ||
SWITCH,BRAKE | 27010 | 27010-1028 | 1 | ||
CYLINDER-ASSY-MASTER | 43015 | 43015-1044 | 1 | ||
PISTON-COMP-BRAKE | 43020 | 43020-1026 | 1 | ||
STOPPER-BRAKE,PISTON | 43022 | 43022-1001 | 1 | ||
CAP-BRAKE | 43026 | 43026-1006 | 1 | ||
DIAPHRAGM,MASTER CYLINDER | 43028 | 43028-1008 | 1 | ||
HOLDER-BRAKE,MASTER CYLINDER | 43034 | 43034-1001 | 1 | ||
HOSE-BRAKE | 43059 | 43059-1207 | 1 | ||
LEVER-GRIP,FRONT BRAKE | 46092 | 46092-1009 | 1 | ||
BOOT,DUST | 49006 | 49006-1041 | 1 | ||
COVER-SEAL,BRAKE PISTON | 49016 | 49016-1010 | 1 | ||
BOLT,6X25,W/WASHER | 92001 | 43033-003 | 2 | ||
SCREW-CSK-CROS,5X12,BLACK | 92001A | 92001-1055 | 2 | ||
BOLT,FR BRAKE LEVER | 92001B | 92001-1056 | 1 | ||
BOLT,OIL,L=23 | 92002 | 92002-1888 | 2 | ||
WASHER,10.5X15X1.5 | 92022 | 43067-001 | 4 | ||
GROMMET,HOSE CLAMP | 92037 | 43064-006 | 1 | ||
CLAMP,CABLE | 92037A | 92037-1116 | 1 | ||
BOLT-UPSET-WS,6X12 | 180 | 180B0612 | 1 | ||
NUT-HEX,6MM | 312 | 312B0600 | 1 |
LINER,PISTON | |
REF # | 14008 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SWITCH,BRAKE | |
REF # | 27010 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CYLINDER-ASSY-MASTER | |
REF # | 43015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PISTON-COMP-BRAKE | |
REF # | 43020 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
STOPPER-BRAKE,PISTON | |
REF # | 43022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP-BRAKE | |
REF # | 43026 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DIAPHRAGM,MASTER CYLINDER | |
REF # | 43028 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOLDER-BRAKE,MASTER CYLINDER | |
REF # | 43034 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOSE-BRAKE | |
REF # | 43059 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LEVER-GRIP,FRONT BRAKE | |
REF # | 46092 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOOT,DUST | |
REF # | 49006 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER-SEAL,BRAKE PISTON | |
REF # | 49016 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,6X25,W/WASHER | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SCREW-CSK-CROS,5X12,BLACK | |
REF # | 92001A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FR BRAKE LEVER | |
REF # | 92001B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,OIL,L=23 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER,10.5X15X1.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
GROMMET,HOSE CLAMP | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CLAMP,CABLE | |
REF # | 92037A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-UPSET-WS,6X12 | |
REF # | 180 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT-HEX,6MM | |
REF # | 312 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
