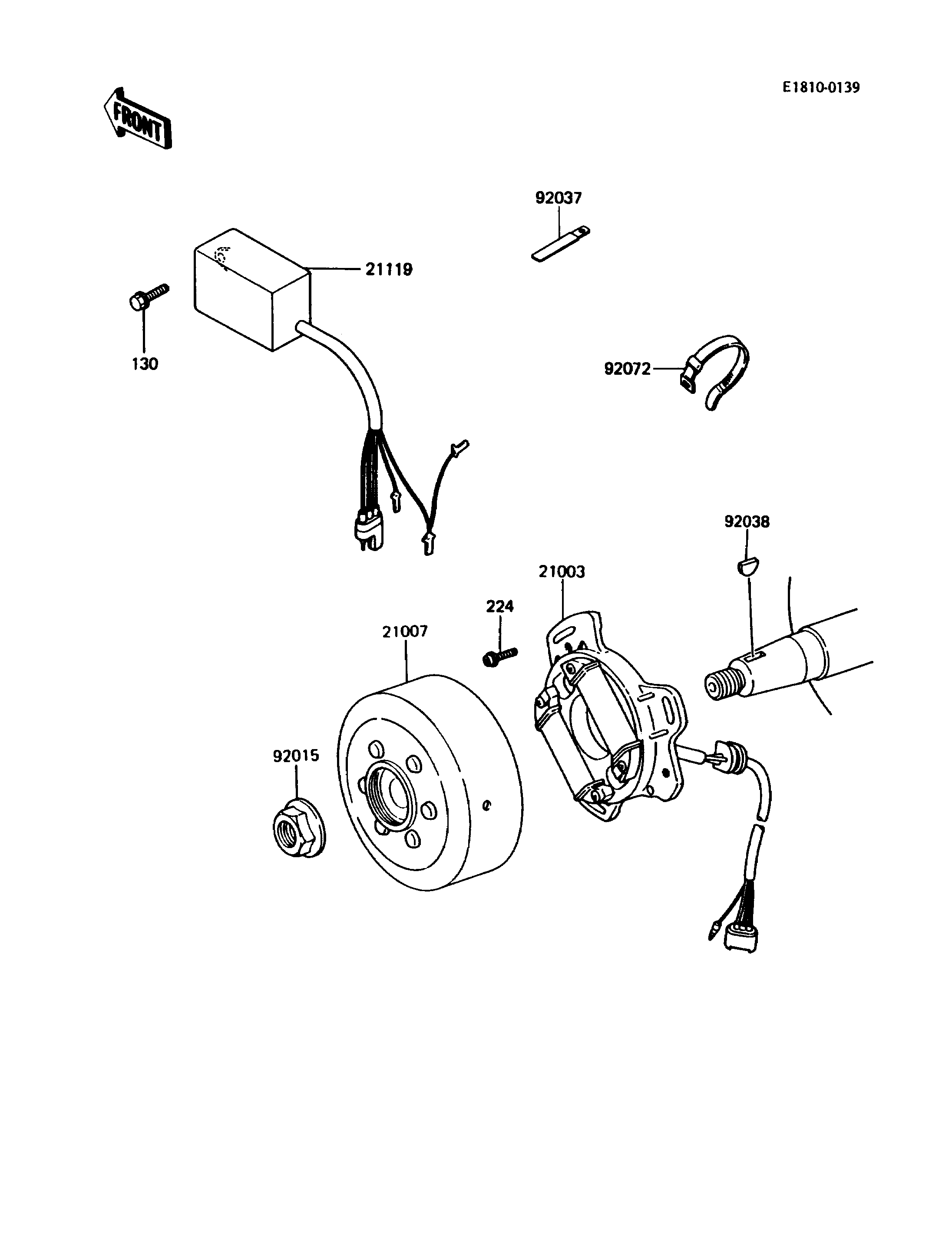

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
STATOR | 21003 | 21003-1184 | 1 | ||
ROTOR | 21007 | 21007-1170 | 1 | ||
IGNITER | 21119 | 21119-1173 | 1 | ||
NUT,FLANGED,10MM | 92015 | 92015-077 | 1 | ||
CLAMP,WIRING HARNESS | 92037 | 92037-1069 | 1 | ||
KEY,WOODRUFF | 92038 | 92038-001 | 1 | ||
BAND,L=218 | 92072 | 92072-032 | 1 | ||
BOLT-FLANGED,6X12 | 130 | 130G0612 | 1 | ||
SCREW-PAN-WP-CROS | 224 | 224B0514 | 3 |
STATOR | |
REF # | 21003 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROTOR | |
REF # | 21007 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
IGNITER | |
REF # | 21119 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,FLANGED,10MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CLAMP,WIRING HARNESS | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
KEY,WOODRUFF | |
REF # | 92038 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BAND,L=218 | |
REF # | 92072 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X12 | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW-PAN-WP-CROS | |
REF # | 224 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
