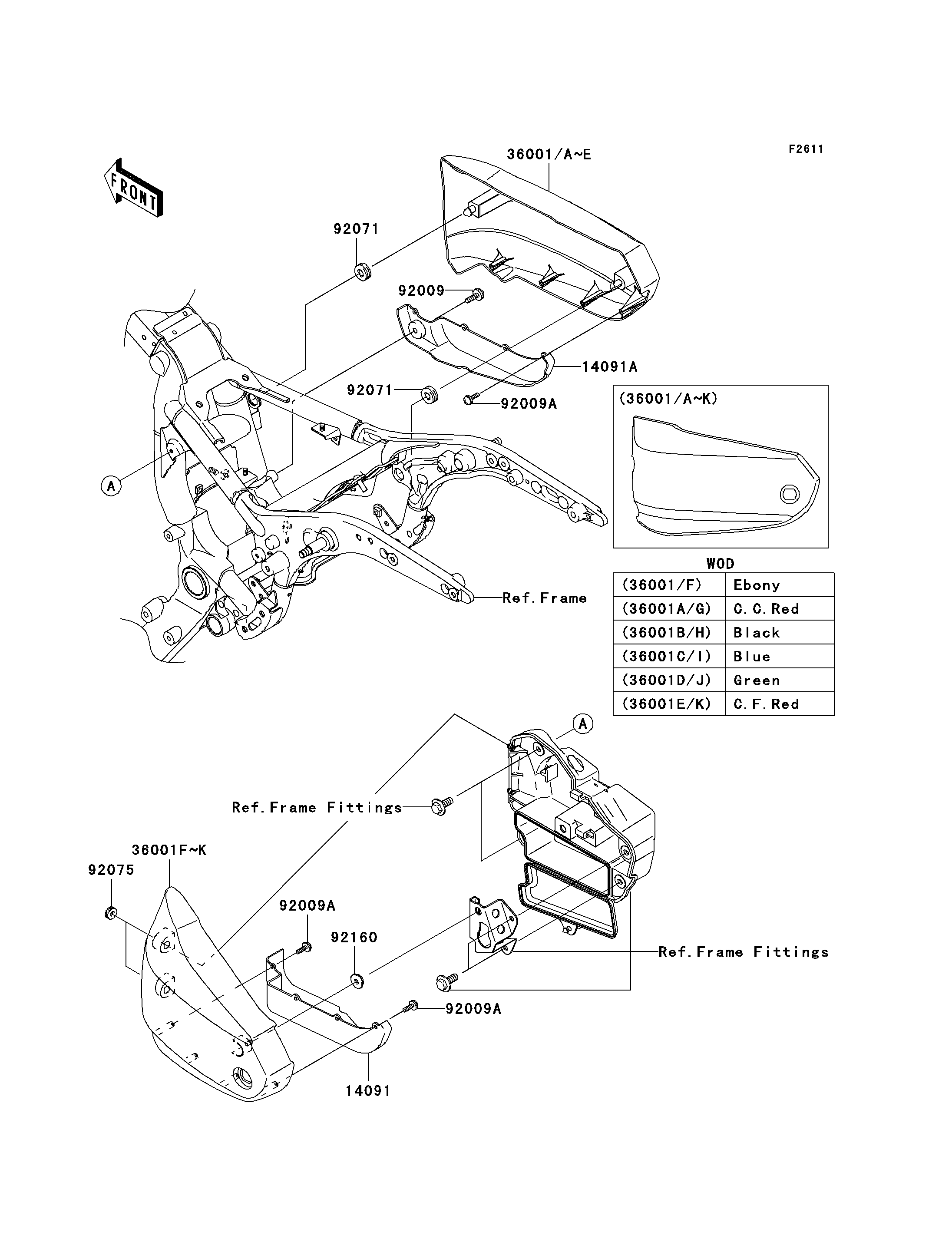

2008 Vulcan® 1600 Nomad™ - Side Covers
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| COVER,SIDE COVER,LH | 14091 | 14091-1343 | 1 | ||
| COVER,SIDE COVER,RH | 14091A | 14091-1344 | 1 | ||
| COVER-SIDE,RH,M.BLACK | 36001B | 36001-0057-17K | 1 | ||
| COVER-SIDE,LH,M.BLACK | 36001H | 36001-1684-17K | 1 | ||
| SCREW,6X14 | 92009 | 92009-1662 | 1 | ||
| SCREW,TAPPING,4X14 | 92009A | 92009-1792 | 8 | ||
| GROMMET | 92071 | 92071-1131 | 2 | ||
| DAMPER | 92075 | 92075-1629 | 2 | ||
| DAMPER | 92160 | 92160-1944 | 1 |
| COVER,SIDE COVER,LH | |
| REF # | 14091 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COVER,SIDE COVER,RH | |
| REF # | 14091A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COVER-SIDE,RH,M.BLACK | |
| REF # | 36001B |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COVER-SIDE,LH,M.BLACK | |
| REF # | 36001H |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SCREW,6X14 | |
| REF # | 92009 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SCREW,TAPPING,4X14 | |
| REF # | 92009A |
|---|---|
| PART NUMBER | |
| QUANTITY | 8 |
| DESTINATION | |
| REMARKS | |
| GROMMET | |
| REF # | 92071 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| DAMPER | |
| REF # | 92075 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| DAMPER | |
| REF # | 92160 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
