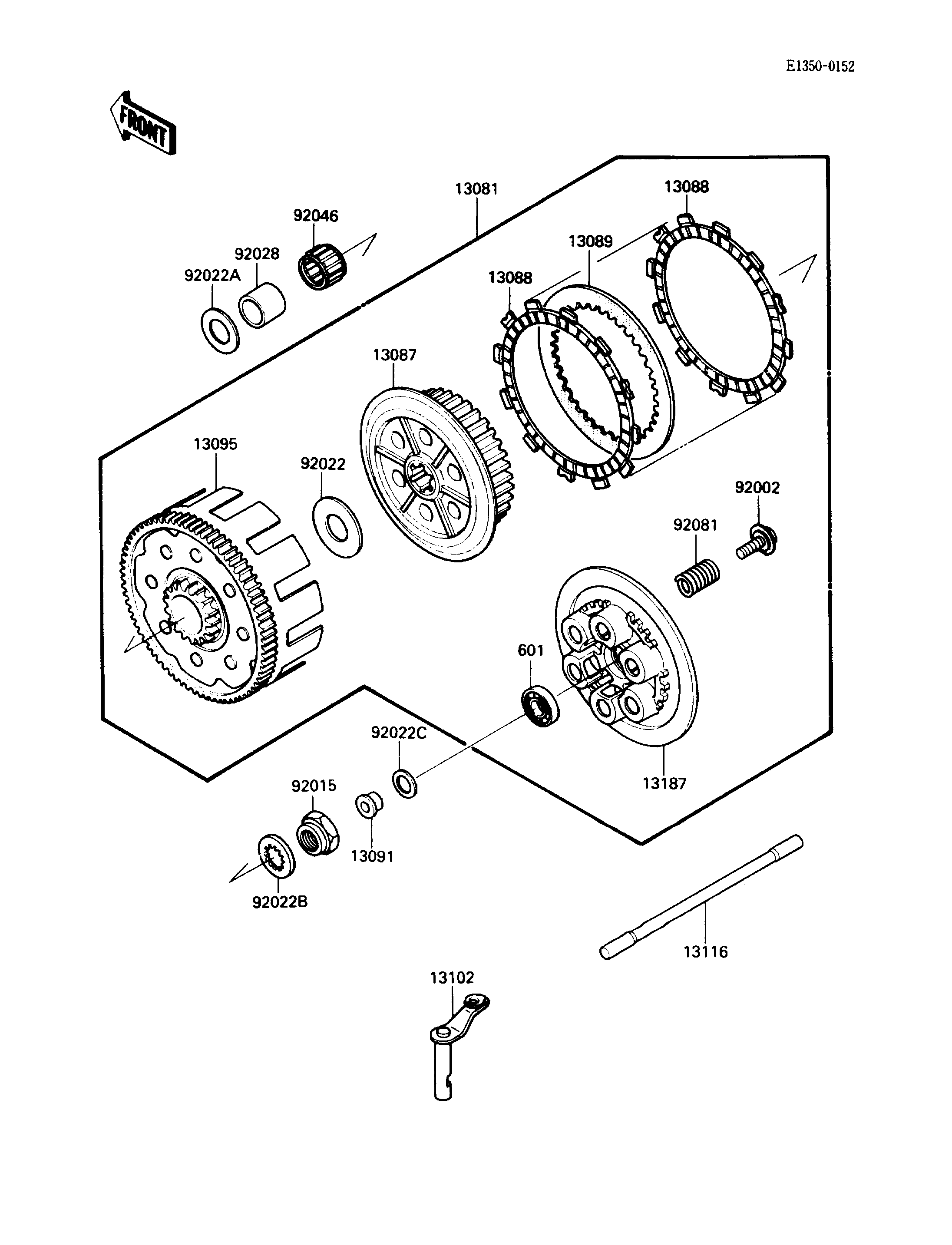

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CLUTCH-ASSY | 13081 | 13081-1271 | 1 | ||
HUB-CLUTCH | 13087 | 13087-1098 | 1 | ||
PLATE-FRICTION | 13088 | 13088-1069 | 8 | ||
PLATE-CLUTCH | 13089 | 13089-1079 | 7 | ||
HOLDER,ROD | 13091 | 13091-1460 | 1 | ||
HOUSING-COMP-CLUTCH | 13095 | 13095-1153 | 1 | ||
RELEASE-COMP-CLUTCH | 13102 | 13102-1094 | 1 | ||
ROD-PUSH,L=205 | 13116 | 13116-1124 | 1 | ||
PLATE-CLUTCH OPERATING | 13187 | 13187-1060 | 1 | ||
BOLT,CLUTCH | 92002 | 92002-1949 | 6 | ||
NUT,20MM | 92015 | 92015-1725 | 1 | ||
WASHER,22.5X46X2.6 | 92022 | 92022-1739 | 1 | ||
WASHER,22.3X38X3.0 | 92022A | 92022-1832 | 1 | ||
WASHER | 92022B | 92022-1942 | 1 | ||
WASHER,12.3X20X0.5 | 92022C | 92022-269 | 1 | ||
BUSHING,22X28X27.5 | 92028 | 92028-1385 | 1 | ||
BEARING-NEEDLE,28R3226 | 92046 | 92046-1149 | 1 | ||
SPRING,CLUTCH | 92081 | 92081-139 | 6 | ||
BEARING-BALL,#6001C3 | 601 | 601B6001 | 1 |
