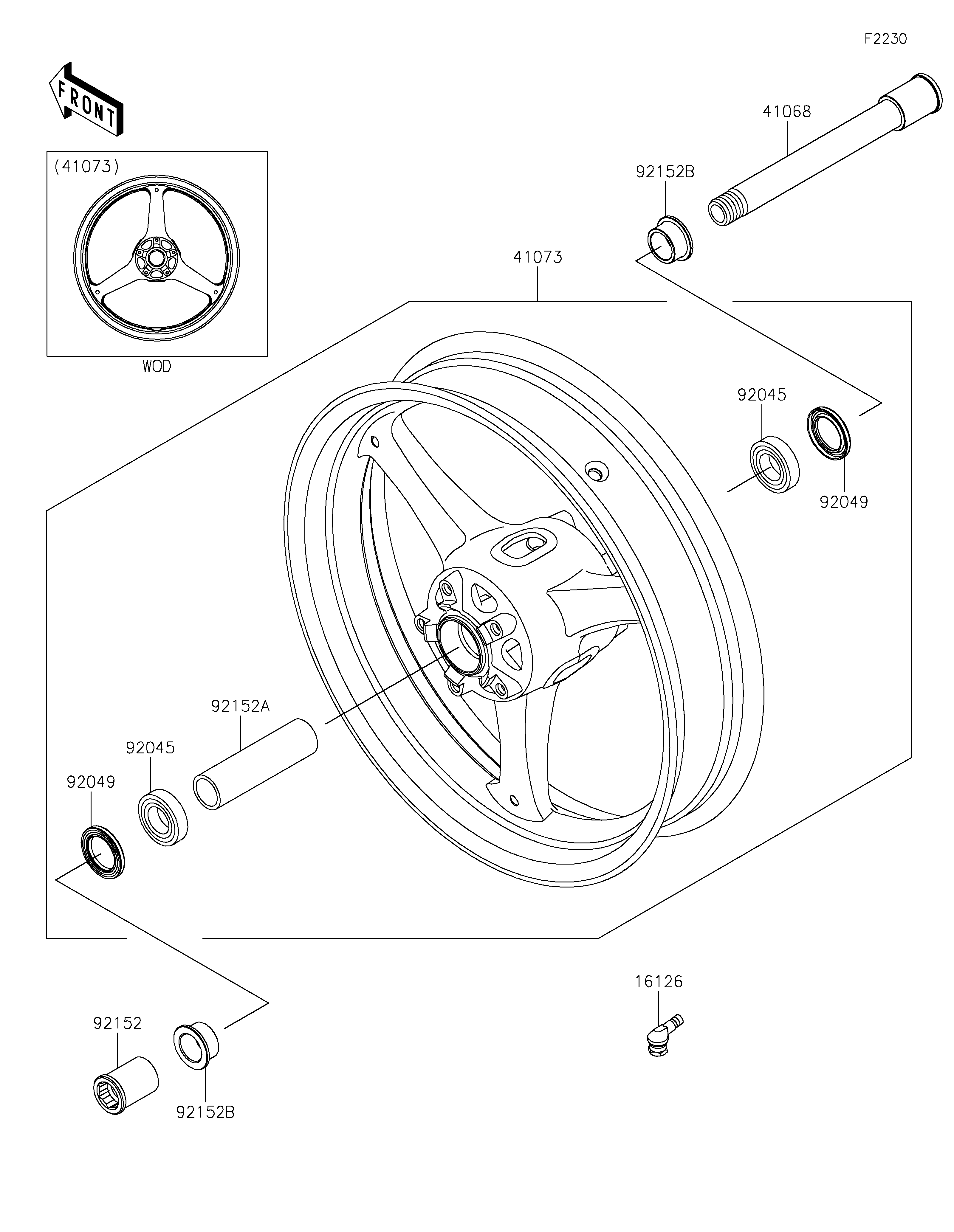

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
VALVE | 16126 | 16126-0735 | 1 | ||
AXLE,FR,25X205 | 41068 | 41068-0594 | 1 | ||
WHEEL-ASSY,FR,G.BLACK | 41073 | 41073-0757-18F | 1 | ||
BEARING-BALL,25X47X12 | 92045 | 92045-0803 | 2 | ||
SEAL-OIL,BJN-C2 32X47X5 | 92049 | 92049-0050 | 2 | ||
COLLAR,FR AXLE,LH,L=44.5 | 92152 | 92152-0240 | 1 | ||
COLLAR,FR HUB,L=115 | 92152A | 92152-0616 | 1 | ||
COLLAR,25X40X18 | 92152B | 92152-1947 | 2 |
VALVE | |
REF # | 16126 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
AXLE,FR,25X205 | |
REF # | 41068 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WHEEL-ASSY,FR,G.BLACK | |
REF # | 41073 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING-BALL,25X47X12 | |
REF # | 92045 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SEAL-OIL,BJN-C2 32X47X5 | |
REF # | 92049 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR,FR AXLE,LH,L=44.5 | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR,FR HUB,L=115 | |
REF # | 92152A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR,25X40X18 | |
REF # | 92152B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
