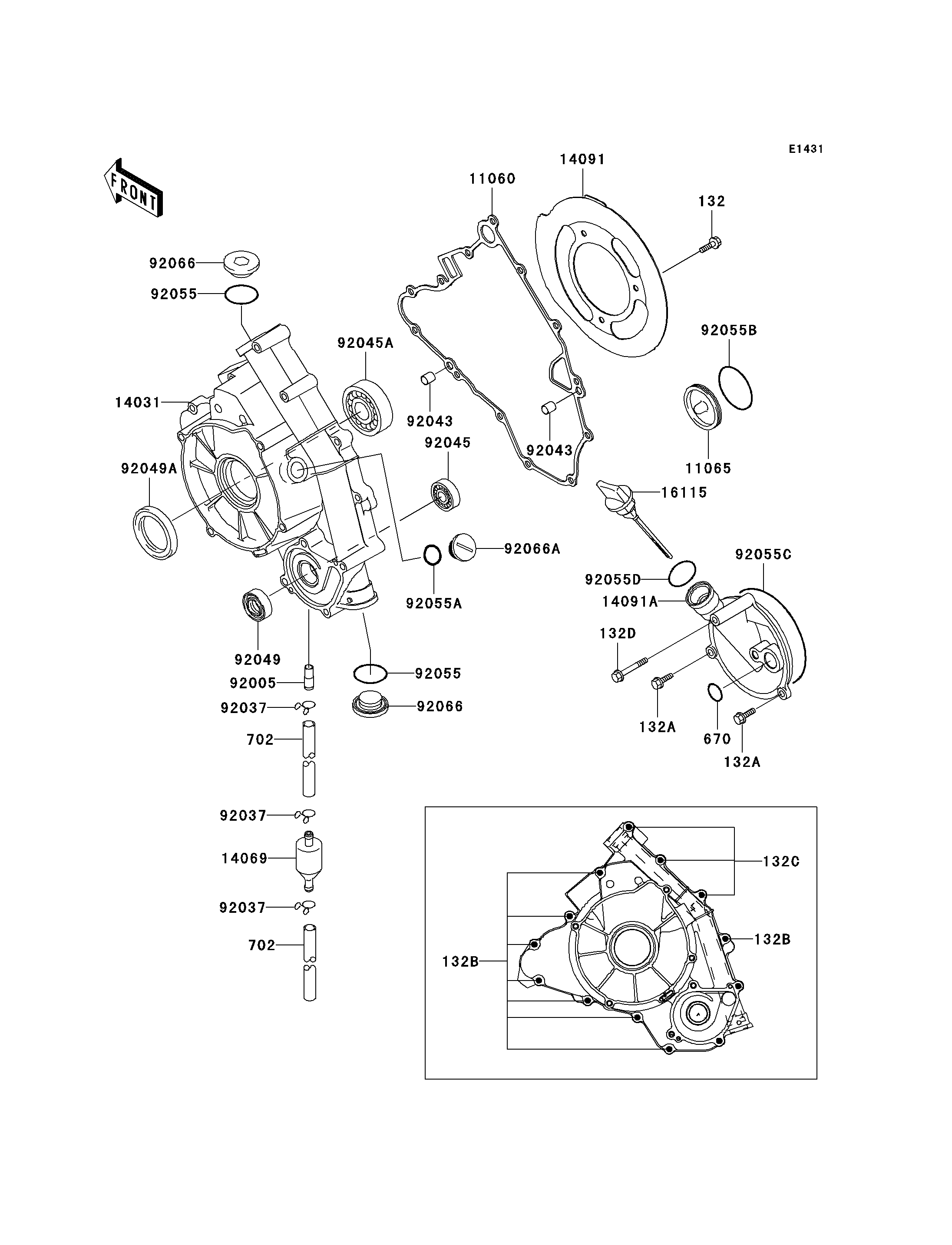

2002 Prairie 650 4X4 - Engine Cover(s)
132
132A
132A
132B
132B
132C
132D
670
702
702
11060
11065
14031
14069
14091
14091A
16115
92005
92037
92037
92037
92043
92043
92045
92045A
92049
92049A
92055
92055
92055A
92055B
92055C
92055D
92066
92066
92066A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED-SMALL | 132 | 132Y0612 | 3 | ||
BOLT-FLANGED-SMALL | 132A | 132Y0620 | 2 | ||
BOLT-FLANGED-SMALL | 132B | 132Y0630 | 8 | ||
BOLT-FLANGED-SMALL | 132C | 132Y0655 | 3 | ||
BOLT-FLANGED-SMALL | 132D | 132Y0665 | 1 | ||
O RING | 670 | 670D2018 | 1 | ||
TUBE-RUBBER | 702 | 702A07035 | 2 | ||
GASKET | 11060 | 11060-1963 | 1 | ||
CAP | 11065 | 11065-1151 | 1 | ||
COVER-GENERATOR | 14031 | 14031-1374 | 1 | ||
BREATHER | 14069 | 14069-1051 | 1 | ||
COVER | 14091 | 14091-1194 | 1 | ||
COVER | 14091A | 14091-1365 | 1 | ||
CAP-OIL FILLER | 16115 | 16115-1072 | 1 | ||
FITTING | 92005 | 92005-1369 | 1 | ||
CLAMP,TUBE | 92037 | 92037-147 | 3 | ||
PIN,6.2X8X14 | 92043 | 92043-1263 | 2 | ||
BEARING-BALL,6901 | 92045 | 92045-1246 | 1 | ||
BEARING-BALL | 92045A | 92045-1403 | 1 | ||
SEAL-OIL,AC037AE0 | 92049 | 92049-1228 | 1 | ||
SEAL-OIL | 92049A | 92049-1576 | 1 | ||
RING-O,25.7X2.4 | 92055 | 92055-1136 | 2 | ||
RING-O | 92055A | 92055-1146 | 1 | ||
RING-O,44.7X2.4 | 92055B | 92055-1279 | 1 | ||
RING-O | 92055C | 92055-1632 | 1 | ||
RING-O | 92055D | 92055-2064 | 1 | ||
PLUG,25X8 | 92066 | 92066-1161 | 2 | ||
PLUG,COVER | 92066A | 92066-1163 | 1 |
