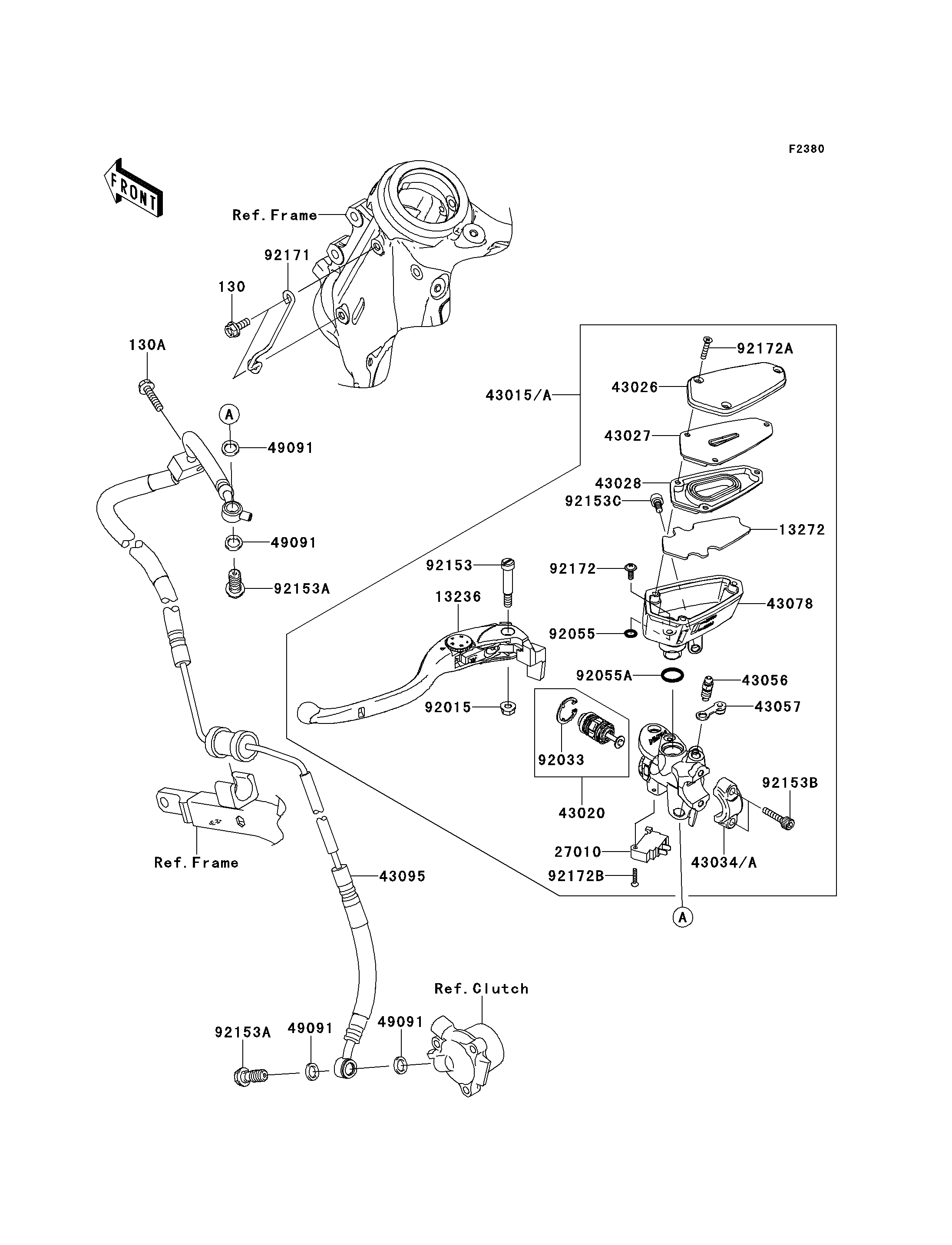

2008 Concours™ 14 - Clutch Master Cylinder
130
130A
13236
13272
27010
43015
43020
43026
43027
43028
43034A
43056
43057
43078
43095
49091
49091
49091
49091
92015
92033
92055
92055A
92153
92153A
92153A
92153B
92153C
92171
92172
92172A
92172B
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-FLANGED,6X16 | 130 | 130BA0616 | 2 | ||
BOLT-FLANGED,6X25 | 130A | 130BA0625 | 1 | ||
LEVER-COMP,CLUTCH | 13236 | 13236-0104 | 1 | ||
PLATE | 13272 | 13272-0220 | 1 | ||
SWITCH,CLUTCH | 27010 | 27010-0051 | 1 | ||
CYLINDER-ASSY-MASTER,CLUTCH | 43015 | 43015-0085 | 1 | ( - JKBZGNB1 9A011504) | |
PISTON-COMP-BRAKE | 43020 | 43020-0013 | 1 | ||
CAP-BRAKE | 43026 | 43026-0012 | 1 | ||
PLATE-DIAPHRAGM | 43027 | 43027-0003 | 1 | ||
DIAPHRAGM | 43028 | 43028-0008 | 1 | ||
HOLDER-BRAKE,MASTER CYLINDER | 43034A | 43034-1016 | 1 | ( - JKBZGNB1 9A011504) | |
BREATHER-BRAKE | 43056 | 43056-1056 | 1 | ||
CAP-BREATHER | 43057 | 43057-1001 | 1 | ||
RESERVOIR | 43078 | 43078-0049 | 1 | ||
HOSE-BRAKE,CLUTCH | 43095 | 43095-0298 | 1 | ||
WASHER-SEAL,10.1X14.5X1.5 | 49091 | 49091-0001 | 4 | ||
NUT,FLANGED,6MM,BLACK | 92015 | 92015-1233 | 1 | ||
RING-SNAP | 92033 | 92033-0034 | 1 | ||
RING-O | 92055 | 92055-0137 | 1 | ||
RING-O,MASTER CYLINDER | 92055A | 92055-1251 | 1 | ||
BOLT,LEVER | 92153 | 92153-0868 | 1 | ||
BOLT,OIL,L=23 | 92153A | 92153-1419 | 2 | ||
BOLT,SOCKET,6X22 | 92153B | 92153-1518 | 2 | ||
BOLT,SOCKET,6X12 | 92153C | 92153-1853 | 1 | ||
CLAMP,CLUTCH HOSE | 92171 | 92171-0633 | 1 | ||
SCREW | 92172 | 92172-0319 | 1 | ||
SCREW,4X20 | 92172A | 92172-0320 | 3 | ||
SCREW,3X16 | 92172B | 92172-0349 | 1 |
