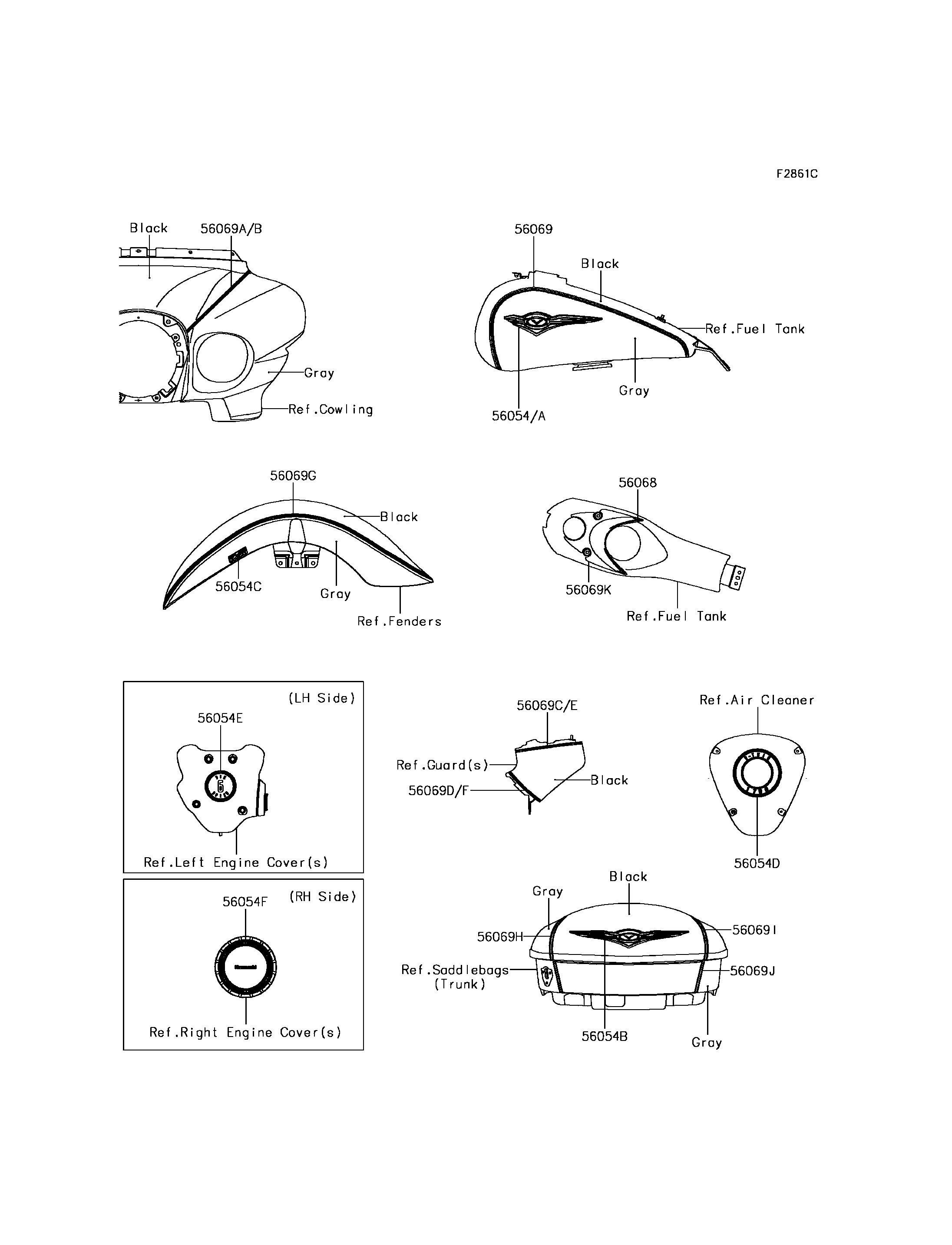

2014 VULCAN® 1700 VOYAGER® ABS - Decals(Gray/Black)(BEF)
56054
56054A
56054B
56054C
56054D
56054E
56054F
56068
56069
56069A
56069B
56069C
56069D
56069E
56069F
56069G
56069H
56069I
56069J
56069K
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
MARK,FUEL TANK,LH | 56054 | 56054-0300 | 1 | ||
MARK,FUEL TANK,RH | 56054A | 56054-0301 | 1 | ||
MARK,REAR TRUNK | 56054B | 56054-0302 | 1 | ||
MARK,FR FENDER,ABS | 56054C | 56054-0455 | 2 | ||
MARK,A/C,V-TWIN 1700 | 56054D | 56054-1147 | 2 | ||
MARK,GEN. COVER,6 SPEED | 56054E | 56054-1148 | 1 | ||
MARK,E/G COVER,KAWASAKI | 56054F | 56054-1149 | 1 | ||
PATTERN,TANK COVER,LWR | 56068 | 56068-1882 | 1 | ||
PATTERN,FUEL TANK | 56069 | 56069-4217 | 2 | ||
PATTERN,UPP COWL.,LH | 56069A | 56069-4218 | 1 | ||
PATTERN,UPP COWL.,RH | 56069B | 56069-4219 | 1 | ||
PATTERN,LEG SHIELD,UPP,LH | 56069C | 56069-4220 | 1 | ||
PATTERN,LEG SHIELD,LWR,LH | 56069D | 56069-4221 | 1 | ||
PATTERN,LEG SHIELD,UPP,RH | 56069E | 56069-4222 | 1 | ||
PATTERN,LEG SHIELD,LWR,RH | 56069F | 56069-4223 | 1 | ||
PATTERN,FR FENDER | 56069G | 56069-4224 | 2 | ||
PATTERN,CNT BAG,LH | 56069H | 56069-4225 | 1 | ||
PATTERN,CNT BAG,RH | 56069I | 56069-4226 | 1 | ||
PATTERN,CNT BAG,CNT | 56069J | 56069-4237 | 1 | ||
PATTERN,TANK COVER,UPP | 56069K | 56069-7117 | 1 |
