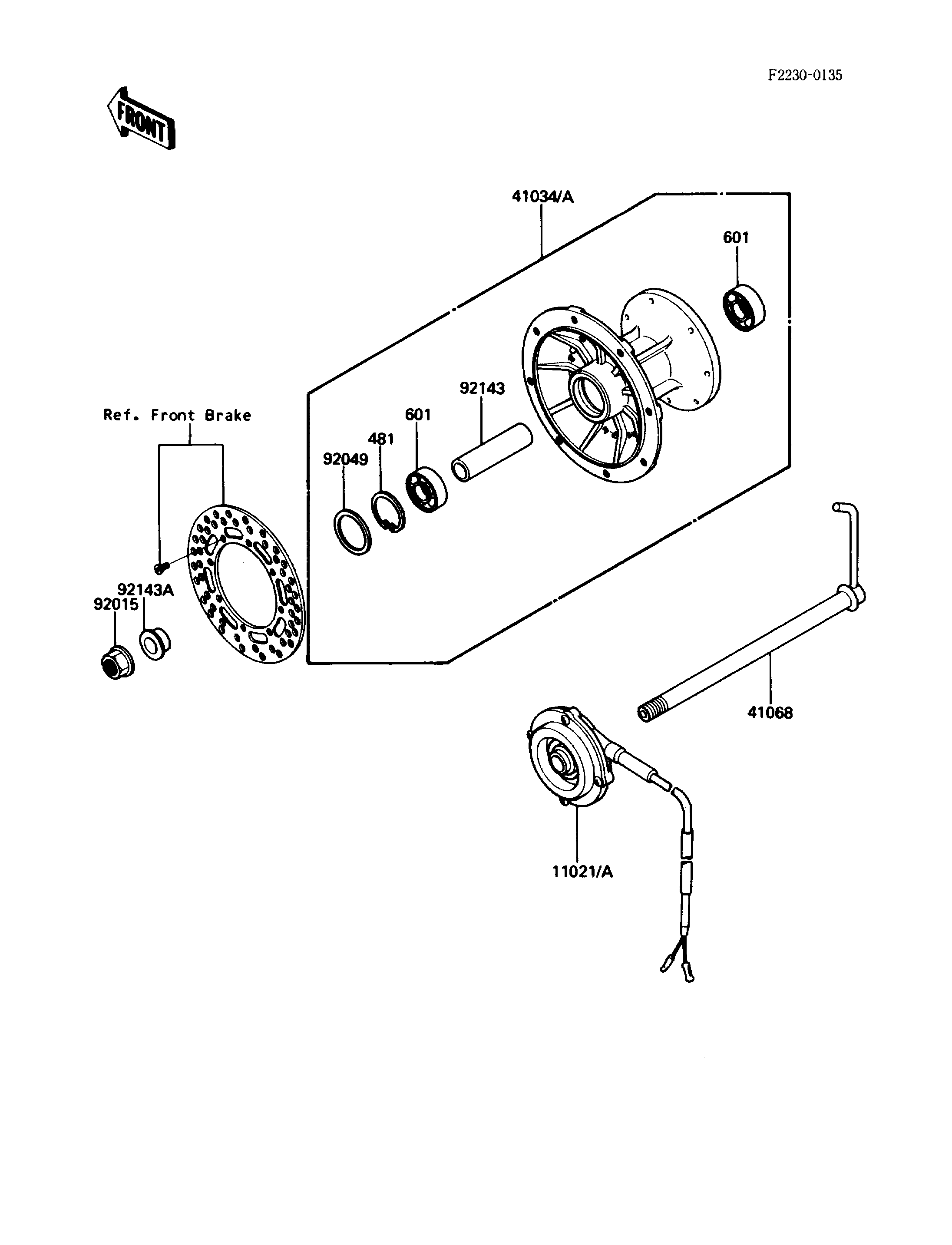

Parts Diagrams |
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| CASE-ASSY,DISTANCE SENSOR | 11021 | 11021-1017 | 1 | ||
| DRUM-ASSY,FRONT BRAKE | 41034 | 41034-1141 | 1 | ||
| AXLE,FR | 41068 | 41068-1210 | 1 | ||
| NUT,FLANGED,14MM | 92015 | 92015-1032 | 1 | ||
| SEAL-OIL,MH20354.5 | 92049 | 92049-1176 | 1 | ||
| COLLAR,15.2X22.2X75 | 92143 | 92027-1958 | 1 | ||
| COLLAR,L=12 | 92143A | 92027-1959 | 1 | ||
| CIRCLIP-TYPE-C,35MM | 481 | 481J3500 | 1 | ||
| BEARING-BALL,#6202UC3 | 601 | 601B6202U | 2 |
| CASE-ASSY,DISTANCE SENSOR | |
| REF # | 11021 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| DRUM-ASSY,FRONT BRAKE | |
| REF # | 41034 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| AXLE,FR | |
| REF # | 41068 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| NUT,FLANGED,14MM | |
| REF # | 92015 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SEAL-OIL,MH20354.5 | |
| REF # | 92049 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COLLAR,15.2X22.2X75 | |
| REF # | 92143 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COLLAR,L=12 | |
| REF # | 92143A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| CIRCLIP-TYPE-C,35MM | |
| REF # | 481 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-BALL,#6202UC3 | |
| REF # | 601 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
