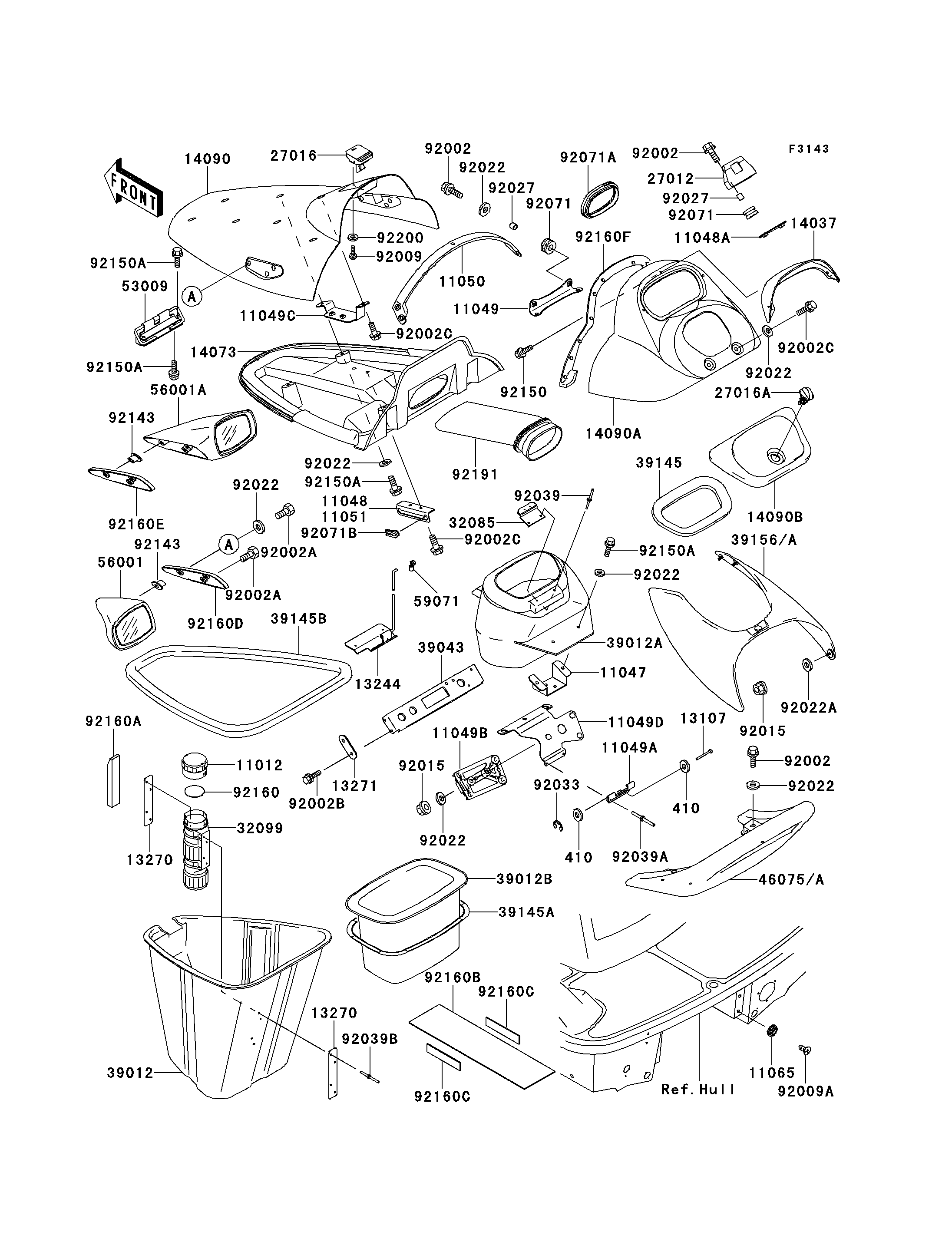

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,FIRE EXTINGUISHER | 11012 | 11012-3766 | 1 | ||
BRACKET,FUEL FILTER | 11047 | 11047-3761 | 1 | ||
BRACKET,HATCH COVER LOCK | 11048A | 11048-3778 | 1 | ||
BRACKET,HANDLE COVER | 11049 | 11049-3716 | 1 | ||
BRACKET | 11049A | 11049-3717 | 1 | ||
BRACKET | 11049B | 11049-3718 | 1 | ||
BRACKET,HATCH COVER | 11049C | 11049-3736 | 1 | ||
BRACKET | 11049D | 11049-3743 | 1 | ||
BRACKET,HATCH COVER | 11050 | 11050-3739 | 1 | ||
BRACKET,HATCH COVER | 11051 | 11051-3725 | 1 | ||
CAP,STEP NUT | 11065 | 11065-3712 | 4 | ||
SHAFT,3X32 | 13107 | 13107-3745 | 2 | ||
STOPPER-ASSY,HATCH COVER | 13244 | 13244-3701 | 1 | ||
PLATE,FIRE EXTINGUISHER | 13270 | 13270-3729 | 2 | ||
PLATE | 13271 | 13271-3738 | 2 | ||
SCREEN,METER,F.BLACK | 14037 | 14037-3710-6Z | 1 | ||
DUCT,FR | 14073 | 14073-3758 | 1 | ||
COVER,HATCH,S.YELLOW | 14090 | 14090-3769-7H | 1 | ||
COVER,HANDLE,S.YELLOW | 14090A | 14090-3770-7H | 1 | ||
COVER,CENTER STORAGE,S.YELLOW | 14090B | 14090-3771-7H | 1 | ||
HOOK,HATCH COVER LOCK | 27012 | 27012-3803 | 1 | ||
LOCK-ASSY,HATCH COVER | 27016 | 27016-3737 | 1 | ||
LOCK-ASSY,STORAGE COVER | 27016A | 27016-3743 | 1 | ||
STOPPER,STORAGE LOCK | 32085 | 32085-3726 | 1 | ||
CASE,FIRE EXTINGUISHER | 32099 | 32099-3769 | 1 | ||
CASE-STORAGE,FR | 39012 | 39012-3715 | 1 | ||
CASE-STORAGE,CNT | 39012A | 39012-3719 | 1 | ||
CASE-STORAGE,RR | 39012B | 39012-3720 | 1 | ||
CROSSMEMBER-COMP | 39043 | 39043-3701 | 1 | ||
TRIM-SEAL | 39145 | 39145-3754 | 1 | ||
TRIM-SEAL,STORAGE CASE | 39145A | 39145-3755 | 1 | ||
TRIM-SEAL,L=1380 | 39145B | 39145-3773 | 1 | ||
PAD,KNEE,F.SILVER | 39156 | 39156-3811-MN | 1 | ||
GRIP,TAIL,F.BLACK | 46075A | 46075-3745-6Z | 1 | ||
HINGE,HATCH COVER | 53009 | 53009-3725 | 1 | ||
MIRROR-ASSY,LH,S.YELLOW | 56001 | 56001-3709-AU | 1 | ||
MIRROR-ASSY,RH,S.YELLOW | 56001A | 56001-3710-AU | 1 | ||
JOINT | 59071 | 59071-3743 | 1 | ||
W-PLAIN-S,3MM | 410 | 410S0300 | 4 | ||
BOLT,6X25 | 92002 | 92002-3714 | 8 | ||
BOLT,6X40 | 92002A | 92002-3716 | 6 | ||
BOLT,6X20 | 92002B | 92002-3755 | 4 | ||
BOLT,6X12 | 92002C | 92002-3763 | 5 | ||
SCREW,5X16 | 92009 | 92009-3789 | 2 | ||
SCREW,6X12 | 92009A | 92009-3852 | 4 | ||
NUT,6MM | 92015 | 92015-3767 | 10 | ||
WASHER,6.5X20X1.5 | 92022 | 92022-3710 | 17 | ||
WASHER,6.2X20X2 | 92022A | 92022-3714 | 7 | ||
COLLAR,6.2X10X10 | 92027 | 92027-3705 | 4 | ||
RING-SNAP,2MM | 92033 | 92033-3711 | 2 | ||
RIVET,4MM | 92039 | 92039-3703 | 2 | ||
RIVET | 92039A | 92039-3748 | 2 | ||
RIVET | 92039B | 92039-3755 | 4 | ||
GROMMET | 92071 | 92071-3716 | 4 | ||
GROMMET | 92071A | 92071-3812 | 1 | ||
GROMMET | 92071B | 92071-3816 | 1 | ||
COLLAR | 92143 | 92143-3763 | 6 | ||
BOLT,5X14 | 92150 | 92150-3702 | 3 | ||
BOLT,6X18 | 92150A | 92150-3729 | 8 | ||
DAMPER | 92160 | 92160-3814 | 1 | ||
DAMPER | 92160A | 92160-3821 | 1 | ||
DAMPER | 92160B | 92160-3839 | 1 | ||
DAMPER | 92160C | 92160-3840 | 2 | ||
DAMPER,MIRROR,LH,F.BLACK | 92160D | 92160-3869-6Z | 1 | ||
DAMPER,MIRROR,RH,F.BLACK | 92160E | 92160-3870-6Z | 1 | ||
DAMPER,HANDLE COVER | 92160F | 92160-3897 | 1 | ||
TUBE | 92191 | 92191-3867 | 1 | ||
WASHER,5.9X16X1.5 | 92200 | 92200-3714 | 2 |
