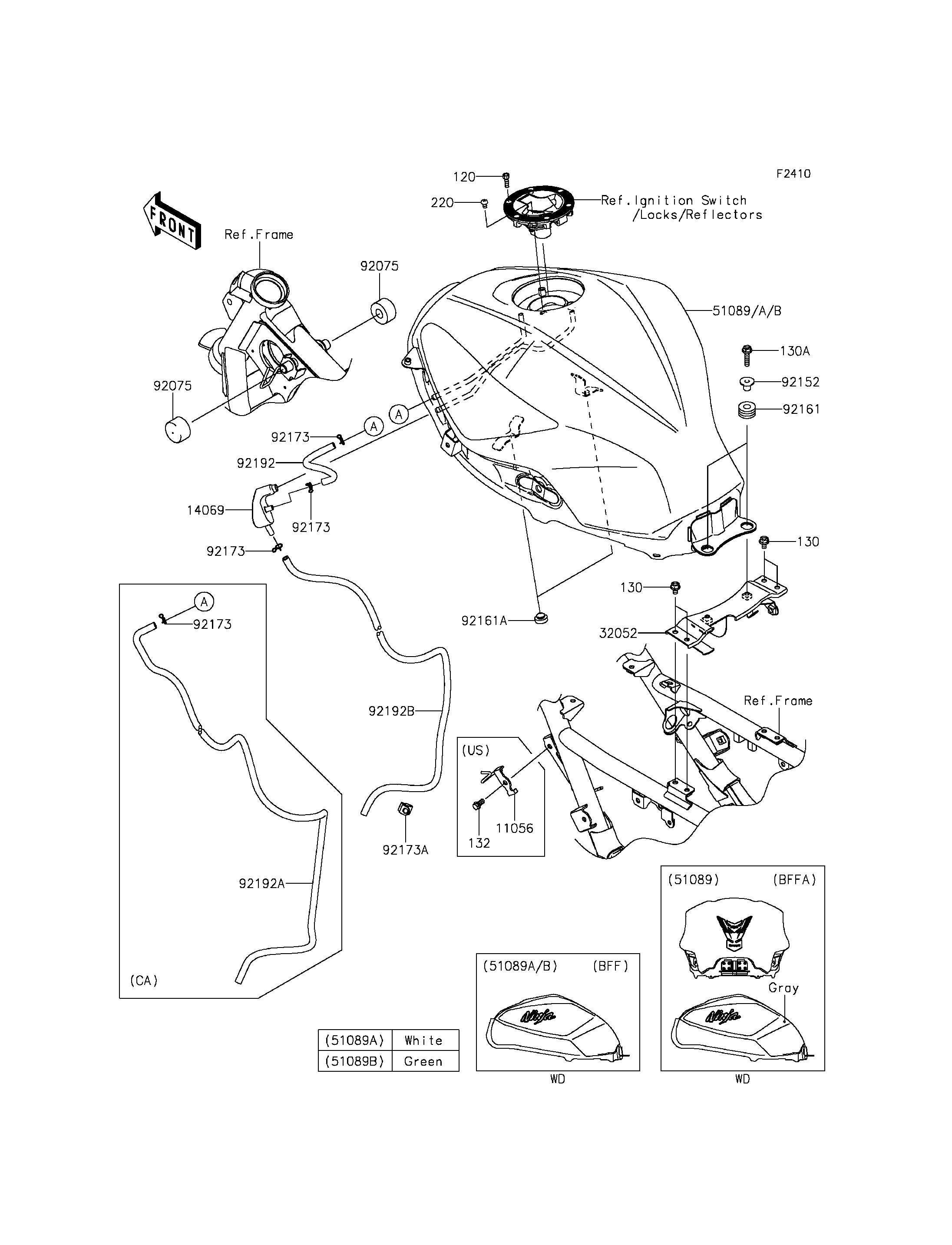

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-SOCKET,5X16 | 120 | 120CB0516 | 6 | ||
BOLT-FLANGED,6X10 | 130 | 130BA0610 | 4 | ||
BOLT-FLANGED,6X25 | 130A | 130BA0625 | 2 | ||
SCREW-PAN-CROS,5X8 | 220 | 220AB0508 | 1 | ||
BRACKET-TANK | 32052 | 32052-0733 | 1 | ||
TANK-COMP-FUEL,P.S.WHITE | 51089A | 51089-5045-25Y | 1 | ||
TANK-COMP-FUEL,L.GREEN | 51089B | 51089-5046-777 | 1 | ||
DAMPER,FUEL TANK,FR | 92075 | 92075-1115 | 2 | ||
COLLAR | 92152 | 92152-0332 | 2 | ||
DAMPER,10X24X12 | 92161 | 92161-0927 | 2 | ||
DAMPER | 92161A | 92161-1473 | 2 | ||
CLAMP | 92173A | 92173-0978 | 1 | ||
BOLT-FLANGED-SMALL,6X12 | 132 | 132BA0612 | 1 | US | |
BRACKET,DRAIN TUBE | 11056 | 11056-1633 | 1 | US | |
BREATHER | 14069 | 14069-0011 | 1 | US | |
CLAMP | 92173 | 92173-0049 | 1 | CA | |
CLAMP | 92173 | 92173-0049 | 3 | US | |
TUBE,FUEL | 92192 | 92192-0310 | 1 | US | |
TUBE,DRAIN | 92192A | 92192-1096 | 1 | CA | |
TUBE,5X9X900 | 92192B | 92192-1237 | 1 | US |
BOLT-SOCKET,5X16 | |
REF # | 120 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X10 | |
REF # | 130 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT-FLANGED,6X25 | |
REF # | 130A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SCREW-PAN-CROS,5X8 | |
REF # | 220 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-TANK | |
REF # | 32052 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TANK-COMP-FUEL,P.S.WHITE | |
REF # | 51089A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TANK-COMP-FUEL,L.GREEN | |
REF # | 51089B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER,FUEL TANK,FR | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER,10X24X12 | |
REF # | 92161 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92161A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 92173A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT-FLANGED-SMALL,6X12 | |
REF # | 132 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | US |
REMARKS |
BRACKET,DRAIN TUBE | |
REF # | 11056 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | US |
REMARKS |
BREATHER | |
REF # | 14069 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | US |
REMARKS |
CLAMP | |
REF # | 92173 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
CLAMP | |
REF # | 92173 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | US |
REMARKS |
TUBE,FUEL | |
REF # | 92192 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | US |
REMARKS |
TUBE,DRAIN | |
REF # | 92192A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | CA |
REMARKS |
TUBE,5X9X900 | |
REF # | 92192B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | US |
REMARKS |
