Parts Diagrams |

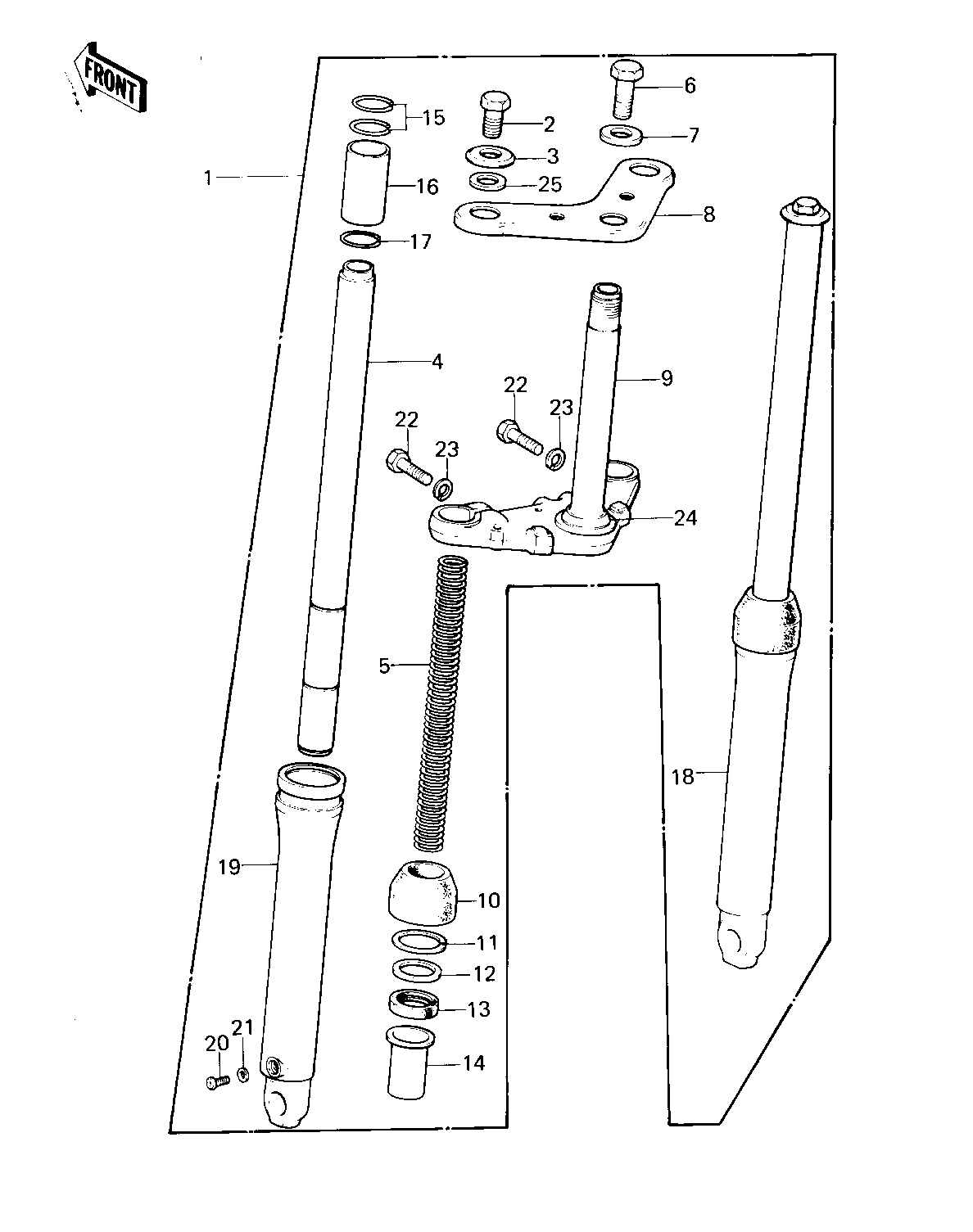

| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| FORK-FRONT | 1 | 44001-1419 | 1 | ||
| BOLT | 2 | 92001-1742 | 2 | ||
| WASHER | 3 | 92022-1381 | 2 | ||
| TUBE,FORK INNER | 4 | 44013-1034 | 2 | ||
| SPRING,FORK INNER | 5 | 44026-1050 | 2 | ||
| BOLT-UPSET,10X30 | 6 | 112G1030 | 1 | ||
| WASHER | 7 | 92022-1381 | 1 | ||
| HEAD,STEERING STEM | 8 | 44039-1025 | 1 | ||
| STEM,STEERING | 9 | 44037-1034 | 1 | ||
| DUST SHIELD,FORK | 10 | 44010-024 | 2 | ||
| CIRCLIP,40MM | 11 | 44044-016 | 2 | ||
| WASHER,FORK OUTER TUB | 12 | 44043-054 | 2 | ||
| SEAL-OIL,OUTER TUBE | 13 | 92049-1075 | 2 | ||
| GUIDE,FORK INNER TUBE | 14 | 44015-016 | 2 | ||
| RING,INNER TUBE GUIDE | 15 | 44020-003 | 4 | ||
| PISTON,FORK | 16 | 44018-007 | 2 | ||
| CIRCLIP,FORK PISTON | 17 | 44044-017 | 2 | ||
| TUBE,RH,FORK OUTER | 18 | 44006-050 | 1 | ||
| TUBE,LH,FORK OUTER | 19 | 44005-052 | 1 | ||
| SCREW PAN HEAD 4X6 | 20 | 220B0406 | 2 | ||
| GASKET,FORK DRAIN PLG | 21 | 44045-046 | 2 | ||
| BOLT,HEX HEAD 10X35 | 22 | 92001-1252 | 2 | ||
| WASHER SPRING 10MM | 23 | 461F1000 | 2 | ||
| CONE LOWER BEARING | 24 | 92047-004 | 1 | ||
| GASKET,FORK TOP BOLT | 25 | 44045-053 | 1 |
