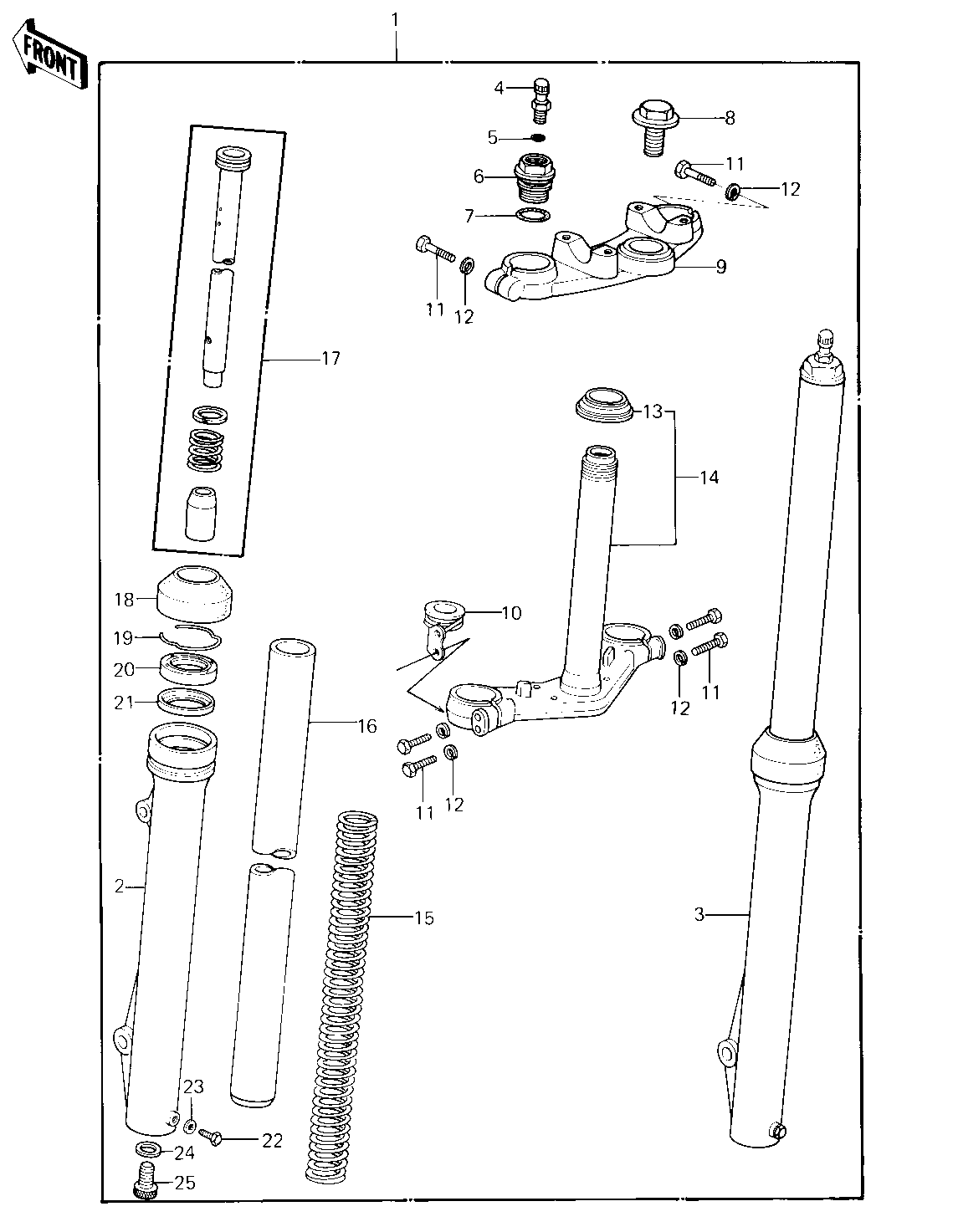

Parts Diagrams |
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| FORK-FRONT | 1 | 44001-1259 | 1 | ||
| TUBE,LH,FORK OUTER | 2 | 44005-1065 | 1 | ||
| TUBE,RH,FORK OUTER | 3 | 44006-1065 | 1 | ||
| VALVE ASSY,AIR | 4 | 16126-1025 | 2 | ||
| "0" RING,AIR VALVE | 5 | 92055-1018 | 2 | ||
| BOLT, FORK TOP | 6 | 44029-1022 | 2 | ||
| "0" RING,FORK TOP BOL | 7 | 92055-1101 | 2 | ||
| BOLT,STEERING STEM | 8 | 92001-1318 | 1 | ||
| HEAD STEERING STEM | 9 | 44039-1041 | 1 | ||
| CLAMP,CABLE | 10 | 92072-1039 | 1 | ||
| BOLT,HEX HEAD,8X40 | 11 | 92001-1063 | 6 | ||
| WASHER SPRING 8MM | 12 | 461F0800 | 6 | ||
| CONE STERNG BERG LOW | 13 | 92047-010 | 1 | ||
| STEM,STEERING | 14 | 44037-1037 | 1 | ||
| SPRING,FORK,INNER | 15 | 44026-1096 | 2 | ||
| TUBE,FORK INNER | 16 | 44013-1054 | 2 | ||
| CYLINDER-FORK | 17 | 44022-1050 | 2 | ||
| DUST SHIELD | 18 | 92093-1054 | 2 | ||
| CIRCLIP | 19 | 92033-1062 | 2 | ||
| OIL SEAL | 20 | 92049-1069 | 2 | ||
| SPACER,FORK OUTER | 21 | 92026-1041 | 2 | ||
| BOLT HEX HEAD 6X8 | 22 | 110B0608 | 2 | ||
| GASKET,DRAIN PLUG | 23 | 44045-047 | 2 | ||
| GASKET,FORK CYL BOLT | 24 | 44045-051 | 2 | ||
| BOLT,FORK CYLINDER | 25 | 44041-078 | 2 |
