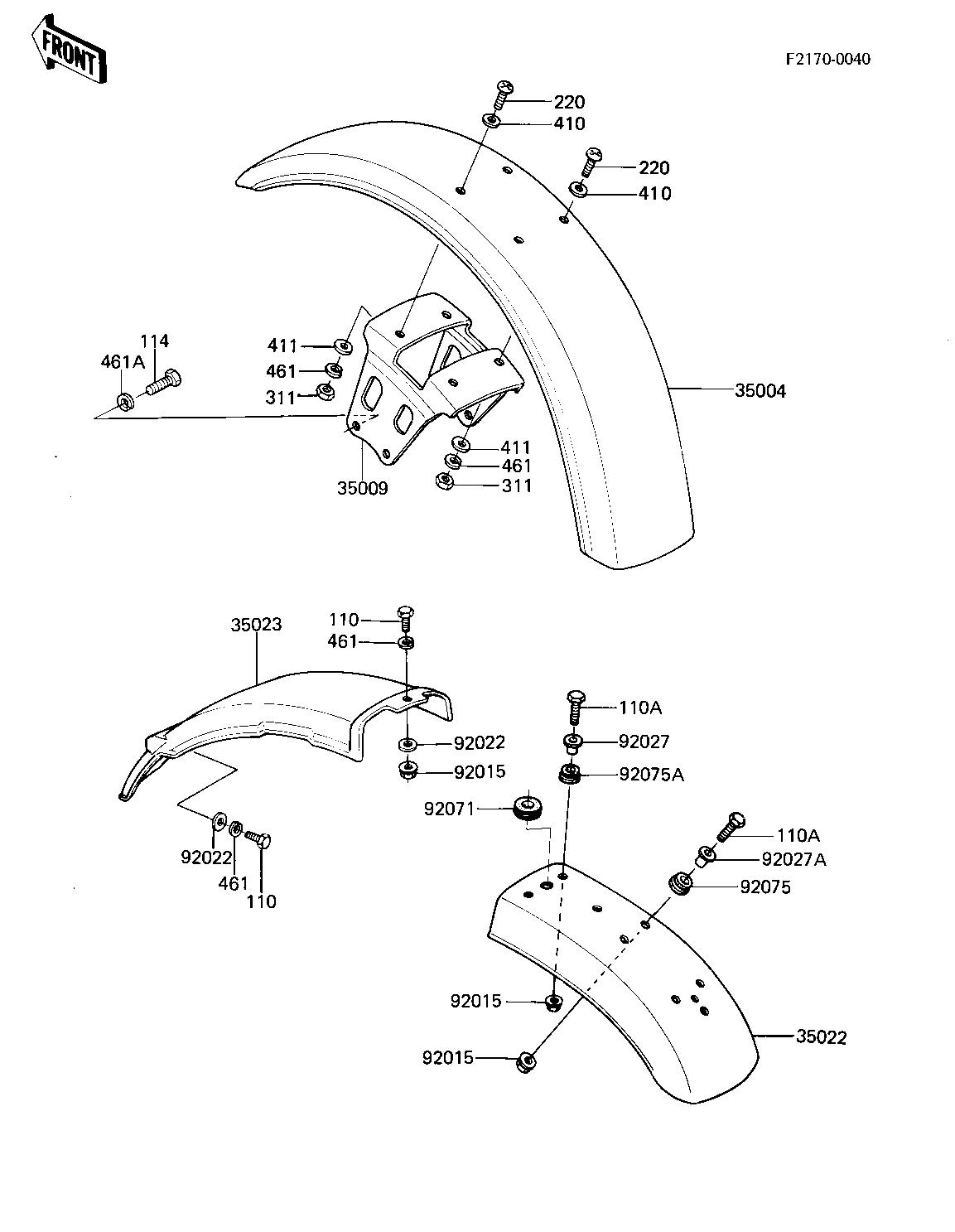

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FENDER-FR,CR-PLATED | 35004 | 35004-1051 | 1 | ||
BRACE,FENDER,FR | 35009 | 35009-1006 | 1 | ||
FENDER-RR | 35022 | 35022-1051 | 1 | ||
FENDER-RR | 35023 | 35023-1041 | 1 | ||
NUT-6MM | 92015 | 92015-1078 | 5 | ||
WASHER 6.5X20X1.6T | 92022 | 92022-125 | 3 | ||
COLLAR | 92027 | 92027-194 | 2 | ||
COLLAR | 92027A | 92027-251 | 2 | ||
GROMMET,HARNESS | 92071 | 92071-099 | 1 | ||
DAMPER RUBBER,RR FENR | 92075 | 92075-209 | 2 | ||
DAMPER RUBBER | 92075A | 92075-277 | 2 | ||
BOLT-UPSET,6X16 | 110 | 112G0616 | 3 | ||
BOLT 6X22 | 110A | 112B0622 | 4 | ||
BOLT-SMALL-UPSET,8X16 | 114 | 115G0816 | 4 | ||
SCREW PAN HEAD 6X14 | 220 | 220B0614 | 4 | ||
NUT 6MM | 311 | 311B0600 | 4 | ||
WASHER PLAIN 6MM | 410 | 410B0600 | 4 | ||
WASHER PLAIN 6MM | 410 | 411B0600 | 4 | ||
WASHER SPRING 6MM | 461 | 461F0600 | 7 | ||
WASHER SPRING 8MM | 461A | 461F0800 | 4 |
FENDER-FR,CR-PLATED | |
REF # | 35004 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACE,FENDER,FR | |
REF # | 35009 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FENDER-RR | |
REF # | 35022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FENDER-RR | |
REF # | 35023 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT-6MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
WASHER 6.5X20X1.6T | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
GROMMET,HARNESS | |
REF # | 92071 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
DAMPER RUBBER,RR FENR | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-UPSET,6X16 | |
REF # | 110 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
BOLT 6X22 | |
REF # | 110A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT-SMALL-UPSET,8X16 | |
REF # | 114 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW PAN HEAD 6X14 | |
REF # | 220 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT 6MM | |
REF # | 311 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 410 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 410 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER SPRING 6MM | |
REF # | 461 |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 461A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
