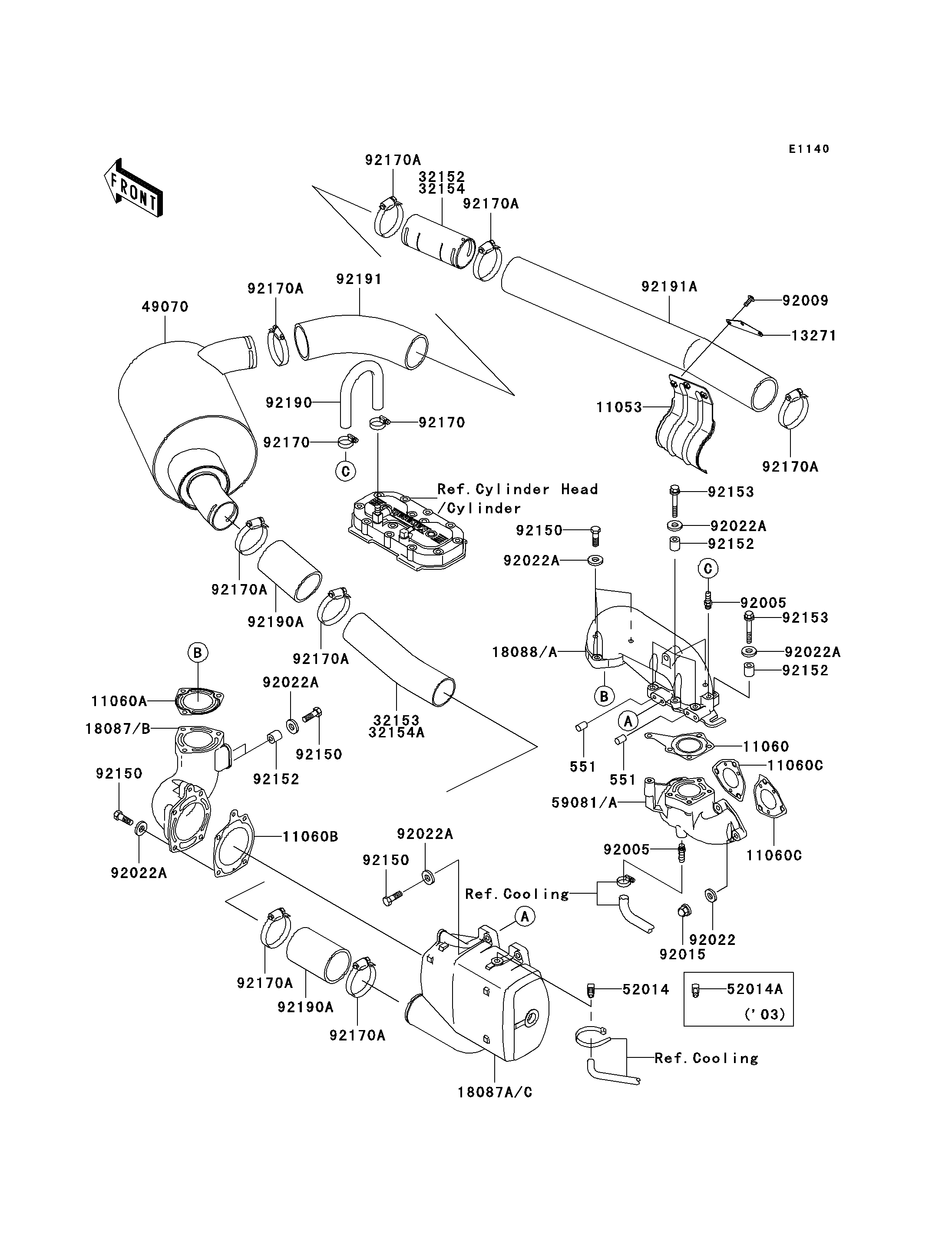

Parts Diagrams
OWNER CENTER |

Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
551
551
11053
11060
11060A
11060B
11060C
11060C
13271
18087
18087A
18088
32152
32153
49070
52014A
59081
92005
92005
92009
92015
92022
92022A
92022A
92022A
92022A
92022A
92022A
92150
92150
92150
92150
92152
92152
92152
92153
92153
92170
92170
92170A
92170A
92170A
92170A
92170A
92170A
92170A
92170A
92190
92190A
92190A
92191
92191A
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
PIN-DOWEL | 551 | 551R0812 | 2 | ||
BRACKET | 11053 | 11053-3728 | 1 | ||
GASKET,EXHAUST | 11060 | 11060-3712 | 1 | ||
GASKET,MUFFLER,FR | 11060A | 11060-3713 | 1 | ||
GASKET,MUFFLER CHAMBER | 11060B | 11060-3714 | 1 | ||
GASKET,EXHAUST MANIFOLD | 11060C | 11060-3759 | 2 | ||
PLATE | 13271 | 13271-3872 | 1 | ||
MUFFLER,FR | 18087 | 18087-3701 | 1 | ||
MUFFLER,RR | 18087A | 18087-3703 | 1 | ||
PIPE-EXHAUST | 18088 | 18088-3719 | 1 | ||
PIPE | 32152 | 32152-3757 | 1 | ||
PIPE | 32153 | 32153-3733 | 1 | ||
MUFFLER-COMP | 49070 | 49070-3743 | 1 | ||
ELBOW | 52014A | 52014-3721 | 1 | ||
MANIFOLD-EXHAUST | 59081 | 59081-3740 | 1 | ||
FITTING,HOSE | 92005 | 92005-3712 | 2 | ||
SCREW,M6X20 | 92009 | 92009-3870 | 3 | ||
NUT,CAP,8MM | 92015 | 92015-1371 | 6 | ||
WASHER,8.2X18X1.5 | 92022 | 92022-1964 | 6 | ||
WASHER,8.2X18X1.5 | 92022A | 92022-3743 | 16 | ||
BOLT,8X35 | 92150 | 92150-3833 | 11 | ||
COLLAR | 92152 | 92152-3736 | 7 | ||
BOLT | 92153 | 92153-1276 | 5 | ||
CLAMP | 92170 | 92170-3718 | 2 | ||
CLAMP | 92170A | 92170-3754 | 8 | ||
TUBE,HEAD-EXHAUST PIPE | 92190 | 92190-3829 | 1 | ||
TUBE,CHAMBER-MUFLLER | 92190A | 92190-3950 | 2 | ||
TUBE,WATER MUFFLER-PIPE | 92191 | 92191-3953 | 1 | ||
TUBE,PIPE-TAILPIPE | 92191A | 92191-3954 | 1 |
PIN-DOWEL | |
REF # | 551 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BRACKET | |
REF # | 11053 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,EXHAUST | |
REF # | 11060 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,MUFFLER,FR | |
REF # | 11060A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,MUFFLER CHAMBER | |
REF # | 11060B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GASKET,EXHAUST MANIFOLD | |
REF # | 11060C |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PLATE | |
REF # | 13271 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MUFFLER,FR | |
REF # | 18087 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MUFFLER,RR | |
REF # | 18087A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIPE-EXHAUST | |
REF # | 18088 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIPE | |
REF # | 32152 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIPE | |
REF # | 32153 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MUFFLER-COMP | |
REF # | 49070 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ELBOW | |
REF # | 52014A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
MANIFOLD-EXHAUST | |
REF # | 59081 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FITTING,HOSE | |
REF # | 92005 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SCREW,M6X20 | |
REF # | 92009 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
NUT,CAP,8MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
WASHER,8.2X18X1.5 | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
WASHER,8.2X18X1.5 | |
REF # | 92022A |
---|---|
PART NUMBER | |
QUANTITY | 16 |
DESTINATION | |
REMARKS |
BOLT,8X35 | |
REF # | 92150 |
---|---|
PART NUMBER | |
QUANTITY | 11 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
BOLT | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 92170 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 92170A |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
TUBE,HEAD-EXHAUST PIPE | |
REF # | 92190 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE,CHAMBER-MUFLLER | |
REF # | 92190A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
TUBE,WATER MUFFLER-PIPE | |
REF # | 92191 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE,PIPE-TAILPIPE | |
REF # | 92191A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
