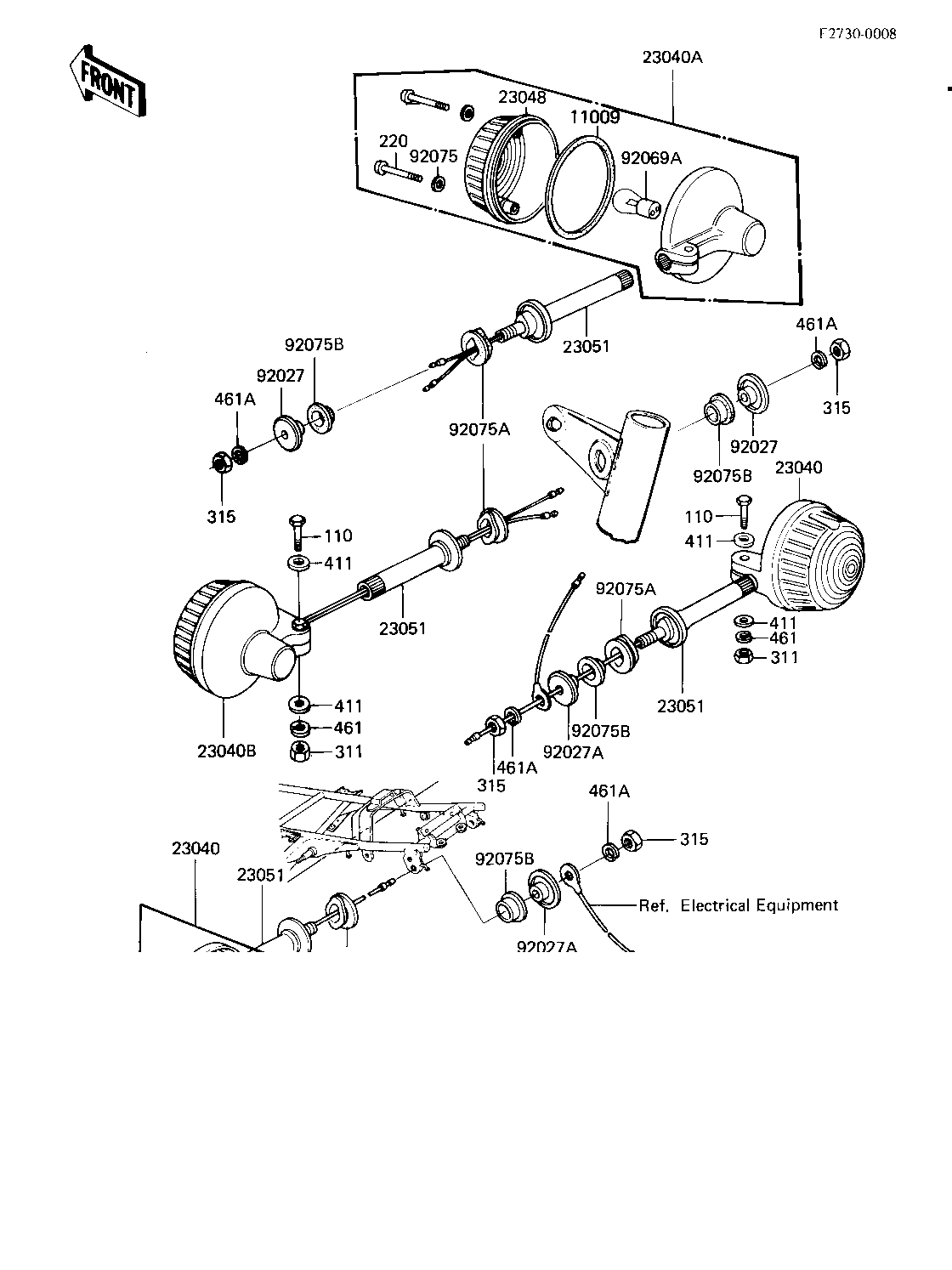

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,TURN SIG LAMP | 11009 | 23050-002 | 4 | ||
LAMP-TURN SIGNAL | 23040 | 23040-029 | 2 | ||
LIGHT ASSY,TRN SG,R.H | 23040A | 23040-1005 | 1 | ||
LIGHT ASSY,TRN,SG,L.H | 23040B | 23040-1006 | 1 | ||
LENS-SIGNAL LAMP | 23048 | 23048-1024 | 4 | ||
BRACKET,TURN SIGNAL.L | 23051 | 23051-053 | 4 | ||
COLLAR,SIGNAL LAMP | 92027 | 92027-1060 | 2 | ||
COLLAR | 92027A | 92027-147 | 2 | ||
BULB 12V 32CP | 92069 | 92069-055 | 2 | ||
BULB,12V 23/8W | 92069A | 92069-060 | 2 | ||
WASHER-PLAIN,4MM | 92075 | 23058-002 | 8 | ||
DAMPER RUBBER | 92075A | 92075-128 | 4 | ||
DAMPER RUBBER,SIG LM | 92075B | 92075-158 | 4 | ||
BOLT-UPSET | 110 | 112G0630 | 4 | ||
SCREW-PAN HEAD,4X35 | 220 | 220E0435A | 8 | ||
NUT 6MM | 311 | 311B0600 | 4 | ||
NUT 10MM | 315 | 315B1000 | 4 | ||
WASHER PLAIN 6MM | 411 | 411B0600 | 8 | ||
WASHER SPRING 6MM | 461 | 461F0600 | 4 | ||
WASHER SPRING 10MM | 461A | 461F1000 | 4 |
GASKET,TURN SIG LAMP | |
REF # | 11009 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
LAMP-TURN SIGNAL | |
REF # | 23040 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
LIGHT ASSY,TRN SG,R.H | |
REF # | 23040A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LIGHT ASSY,TRN,SG,L.H | |
REF # | 23040B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LENS-SIGNAL LAMP | |
REF # | 23048 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BRACKET,TURN SIGNAL.L | |
REF # | 23051 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
COLLAR,SIGNAL LAMP | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92027A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BULB 12V 32CP | |
REF # | 92069 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BULB,12V 23/8W | |
REF # | 92069A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER-PLAIN,4MM | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 92075A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
DAMPER RUBBER,SIG LM | |
REF # | 92075B |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BOLT-UPSET | |
REF # | 110 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW-PAN HEAD,4X35 | |
REF # | 220 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
NUT 6MM | |
REF # | 311 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT 10MM | |
REF # | 315 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 411 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
WASHER SPRING 6MM | |
REF # | 461 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
WASHER SPRING 10MM | |
REF # | 461A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
