Parts Diagrams |

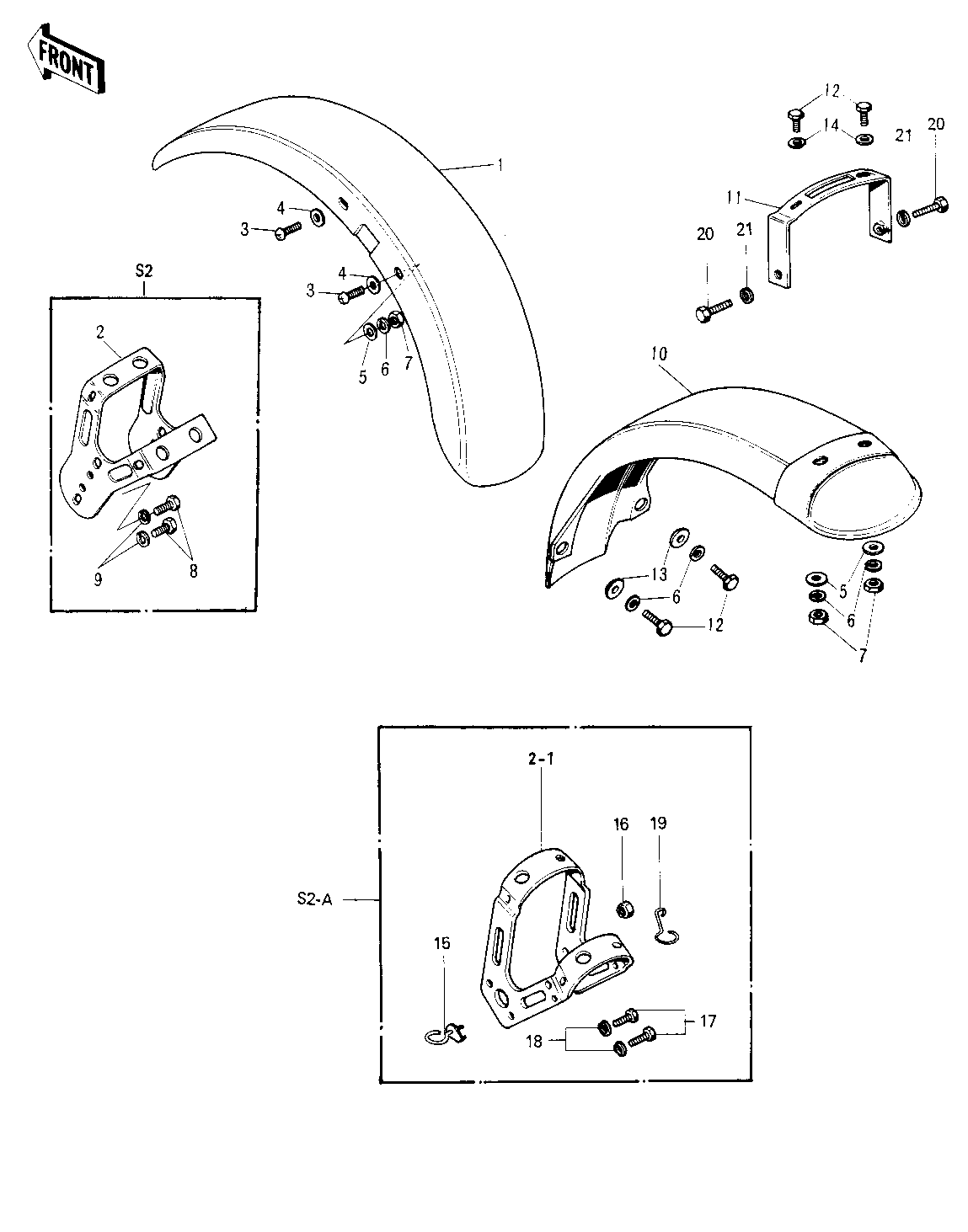

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FENDER-FR,P.C.RED | 1 | 35004-075-68 | S2 | ||
FENDER-FR | 1 | 35004-075 | S2-A | ||
BRACE-FRONT FENDER | 2 | 35009-019 | S2 | ||
BRACE-FRONT FENDER | 2-1 | 35009-024 | S2-A | ||
SCREW PAN HEAD 6X14 | 3 | 220E0614 | |||
WASHER-PLAIN | 4 | 92022-193 | |||
WASHER PLAIN 6MM | 5 | 411B0600 | |||
WASHER SPRING 6MM | 6 | 461F0600 | |||
NUT 6MM | 7 | 311B0600 | |||
BOLT SMALL | 8 | 114G0812 | |||
WASHER SPRING 8MM | 9 | 461F0800 | |||
FENDER-RR | 10 | 35022-056 | |||
BRACKET-REAR FENDER | 11 | 35025-021 | |||
BOLT-UPSET,6X16 | 12 | 112G0616 | |||
COLLAR | 13 | 92027-122 | |||
WASHER 6.5X20X1.6T | 14 | 92022-125 | |||
CLAMP | 15 | 92037-097 | S2-A | ||
NUT-LOCK,5MM | 16 | 92019-014 | S2-A | ||
BOLT-SMALL-UPSET,8X16 | 17 | 115G0816 | S2-A | ||
WASHER SPRING 8MM | 18 | 461F0800 | S2-A | ||
CLAMP-CABLE | 19 | 92037-096 | S2-A | ||
BOLT,HEX HEAD,10X25 | 20 | 113N1025 | |||
WASHER SPRING 10MM | 21 | 461F1000 |
FENDER-FR,P.C.RED | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2 |
FENDER-FR | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
BRACE-FRONT FENDER | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2 |
BRACE-FRONT FENDER | |
REF # | 2-1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
SCREW PAN HEAD 6X14 | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER-PLAIN | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 6MM | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
NUT 6MM | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BOLT SMALL | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
FENDER-RR | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BRACKET-REAR FENDER | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BOLT-UPSET,6X16 | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER 6.5X20X1.6T | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CLAMP | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
NUT-LOCK,5MM | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
BOLT-SMALL-UPSET,8X16 | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
WASHER SPRING 8MM | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
CLAMP-CABLE | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | S2-A |
BOLT,HEX HEAD,10X25 | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 10MM | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
