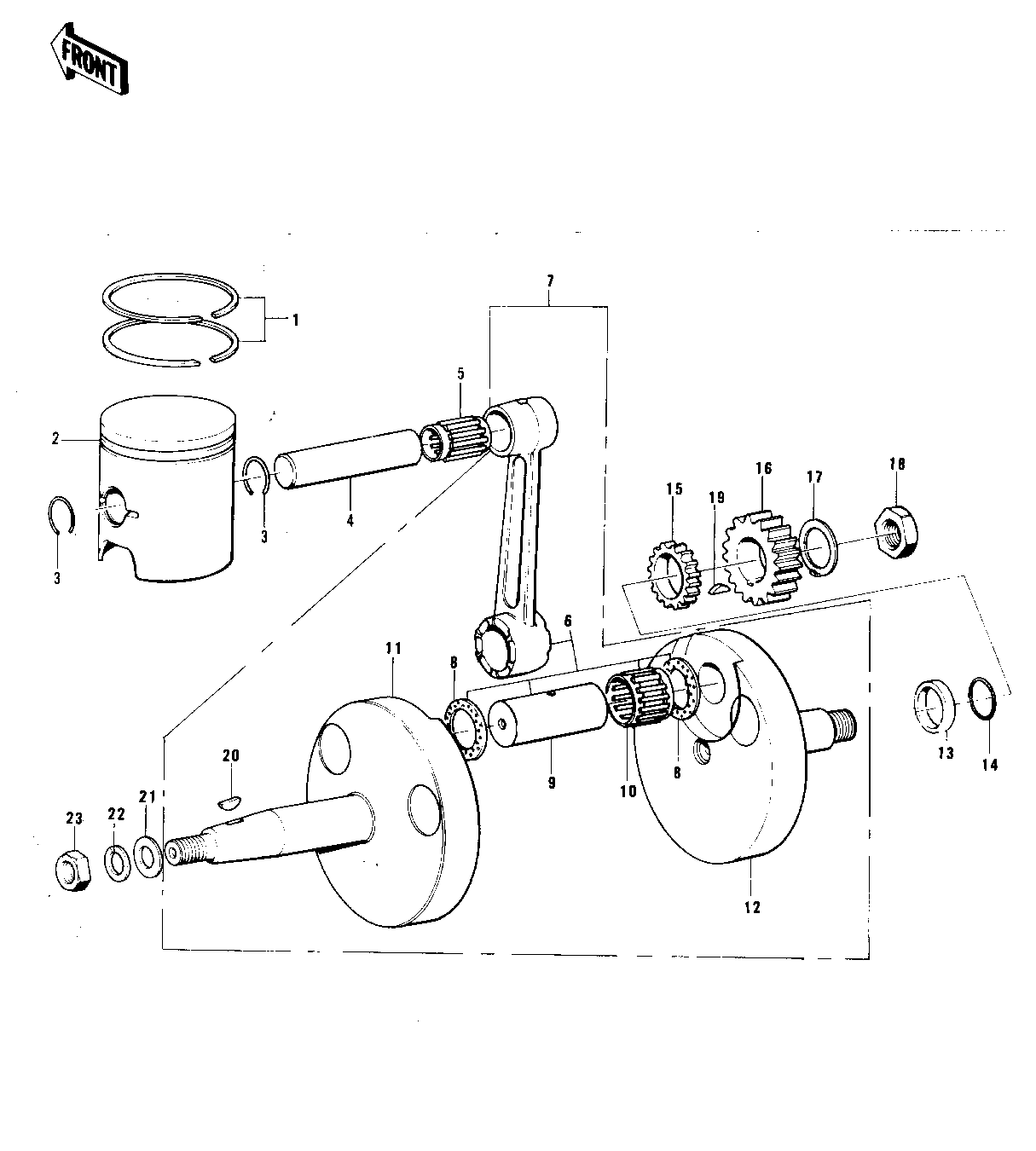

1974 F11-A - CRANKSHAFT/PISTON ('73 F11M)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
RING SET,STD | 1 | 13008-030 | |||
RING SET,0.020" O.S | 1 | 13025-035 | |||
PISTON,STD | 2 | 13001-058 | |||
PISTON,0,020'O/S | 2 | 13029-063 | |||
CIRCLIP-PISTON PIN | 3 | 92036-015 | |||
PIN-PISTON | 4 | 13002-017 | |||
BEARING-SMALL END | 5 | 13033-1010 | KBR182223.8X | ||
CONNECTING ROD SET | 6 | 13044-026 | |||
CRANK SHAFT ASSY | 7 | 13036-040 | |||
SPACER | 8 | 92026-1241 | |||
CRANK PIN | 9 | 13035-031 | |||
BEARING,BIG END NEED | 10 | 13034-049 | PK243129.8X | ||
CRANKSHAFT,L.H | 11 | 13037-049 | |||
CRANKSHAFT,R.H | 12 | 13038-044 | |||
COLLAR-CRANKSHAFT | 13 | 92027-144 | |||
"0" RING,20MM | 14 | 670B2020 | |||
PINION-OIL PUMP | 15 | 16084-013 | 17T | ||
PINION-PRIMARY | 16 | 13121-022 | 24T | ||
WASHER,LOCK,18MM | 17 | 92024-067 | |||
NUT 18MM | 18 | 92015-019 | |||
WOODRUFF KEY | 19 | 510A5100 | |||
WOODRUFF KEY | 20 | 92038-001 | |||
WASHER-PLAIN,14MM | 21 | 92022-172 | |||
WASHER SPRING 14MM | 22 | 461F1400 | |||
NUT 14MM | 23 | 92015-043 |
RING SET,STD | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
RING SET,0.020" O.S | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
PISTON,STD | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
PISTON,0,020'O/S | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CIRCLIP-PISTON PIN | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
PIN-PISTON | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BEARING-SMALL END | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | KBR182223.8X |
CONNECTING ROD SET | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CRANK SHAFT ASSY | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
SPACER | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CRANK PIN | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BEARING,BIG END NEED | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | PK243129.8X |
CRANKSHAFT,L.H | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CRANKSHAFT,R.H | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
COLLAR-CRANKSHAFT | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
"0" RING,20MM | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
PINION-OIL PUMP | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | 17T |
PINION-PRIMARY | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | 24T |
WASHER,LOCK,18MM | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
NUT 18MM | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WOODRUFF KEY | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WOODRUFF KEY | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER-PLAIN,14MM | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 14MM | |
REF # | 22 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
NUT 14MM | |
REF # | 23 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
