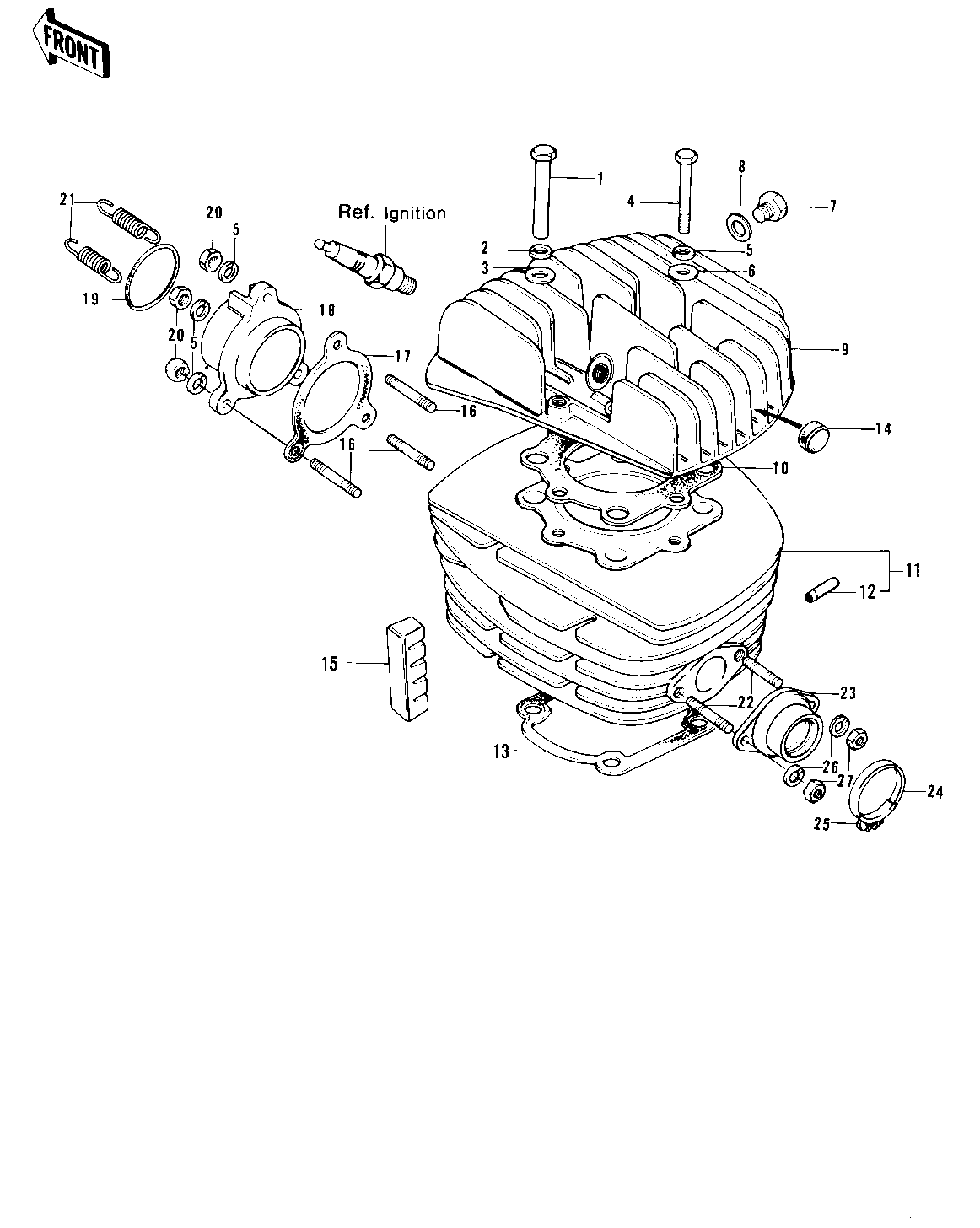

1974 F11-A - CYLINDER HEAD/CYLINDER ('73-'75 F11/F11-
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
NUT,10MM | 1 | 92015-051 | |||
WASHER SPRING 14MM | 2 | 461F1400 | |||
WASHER PLAIN 14MM | 3 | 410B1400 | |||
BOLT,10X45 | 4 | 92001-1182 | |||
BOLT,10X45 | 4 | 92001-1182 | |||
WASHER SPRING 8MM | 5 | 461F0800 | |||
WASHER SPRING 8MM | 5 | 461F0800 | |||
WASHER SPRING 8MM | 5 | 461F0800 | |||
WASHER PLAIN 8MM | 6 | 410B0800 | |||
PLUG-CYLINDER HEAD | 7 | 92067-005 | |||
GASKET-CYL HEAD PLUG | 8 | 92065-068 | |||
CYLINDER HEAD,F.BLAC | 9 | 11001-068-21 | |||
GASKET-CYLINDER HEAD | 10 | 11004-050 | ~E/NO. 04114 | ||
GASKET,CYLINDER HEAD | 10 | 11004-055 | E/NO. 04115~ | ||
CYLINDER,F.BLACK | 11 | 11005-089-21 | |||
.NOZZLE | 12 | 92062-009 | |||
GASKET-CYLINDER BASE | 13 | 11009-029 | |||
DAMPER RUBBER | 14 | 92075-075 | |||
DAMPER RUBBER-CYLNDE | 15 | 92075-142 | |||
STUD 8X20 | 16 | 172G0820 | |||
GASKET-EXHAUST PIPE | 17 | 18050-004 | |||
HOLDER-EXHAUST PIPE | 18 | 18062-004 | |||
UNAVAILABLE IN PRICE BOOK | 19 | 56019-102 | |||
NUT 8MM | 20 | 318B0800 | |||
SPRING-CONNECTOR | 21 | 18071-003 | |||
STUD,8X12 | 22 | 172G0812 | |||
HOLDER-CARBURETOR | 23 | 16065-011 | |||
CLAMP-INLET PIPE | 24 | 92037-061 | |||
SCREW-PAN-CROS | 25 | 220B0535 | |||
WASHER SPRING 8MM | 26 | 461F0800 | |||
WASHER SPRING 8MM | 26 | 461F0800 | |||
WASHER SPRING 8MM | 26 | 461F0800 | |||
NUT,8MM | 27 | 311B0800 |
NUT,10MM | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 14MM | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER PLAIN 14MM | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BOLT,10X45 | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
BOLT,10X45 | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER PLAIN 8MM | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
PLUG-CYLINDER HEAD | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
GASKET-CYL HEAD PLUG | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CYLINDER HEAD,F.BLAC | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
GASKET-CYLINDER HEAD | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | ~E/NO. 04114 |
GASKET,CYLINDER HEAD | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS | E/NO. 04115~ |
CYLINDER,F.BLACK | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
.NOZZLE | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
GASKET-CYLINDER BASE | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
DAMPER RUBBER | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
DAMPER RUBBER-CYLNDE | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
STUD 8X20 | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
GASKET-EXHAUST PIPE | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
HOLDER-EXHAUST PIPE | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
UNAVAILABLE IN PRICE BOOK | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
NUT 8MM | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
SPRING-CONNECTOR | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
STUD,8X12 | |
REF # | 22 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
HOLDER-CARBURETOR | |
REF # | 23 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
CLAMP-INLET PIPE | |
REF # | 24 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
SCREW-PAN-CROS | |
REF # | 25 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 26 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 26 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 26 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
NUT,8MM | |
REF # | 27 |
---|---|
PART NUMBER | |
QUANTITY | |
DESTINATION | |
REMARKS |
