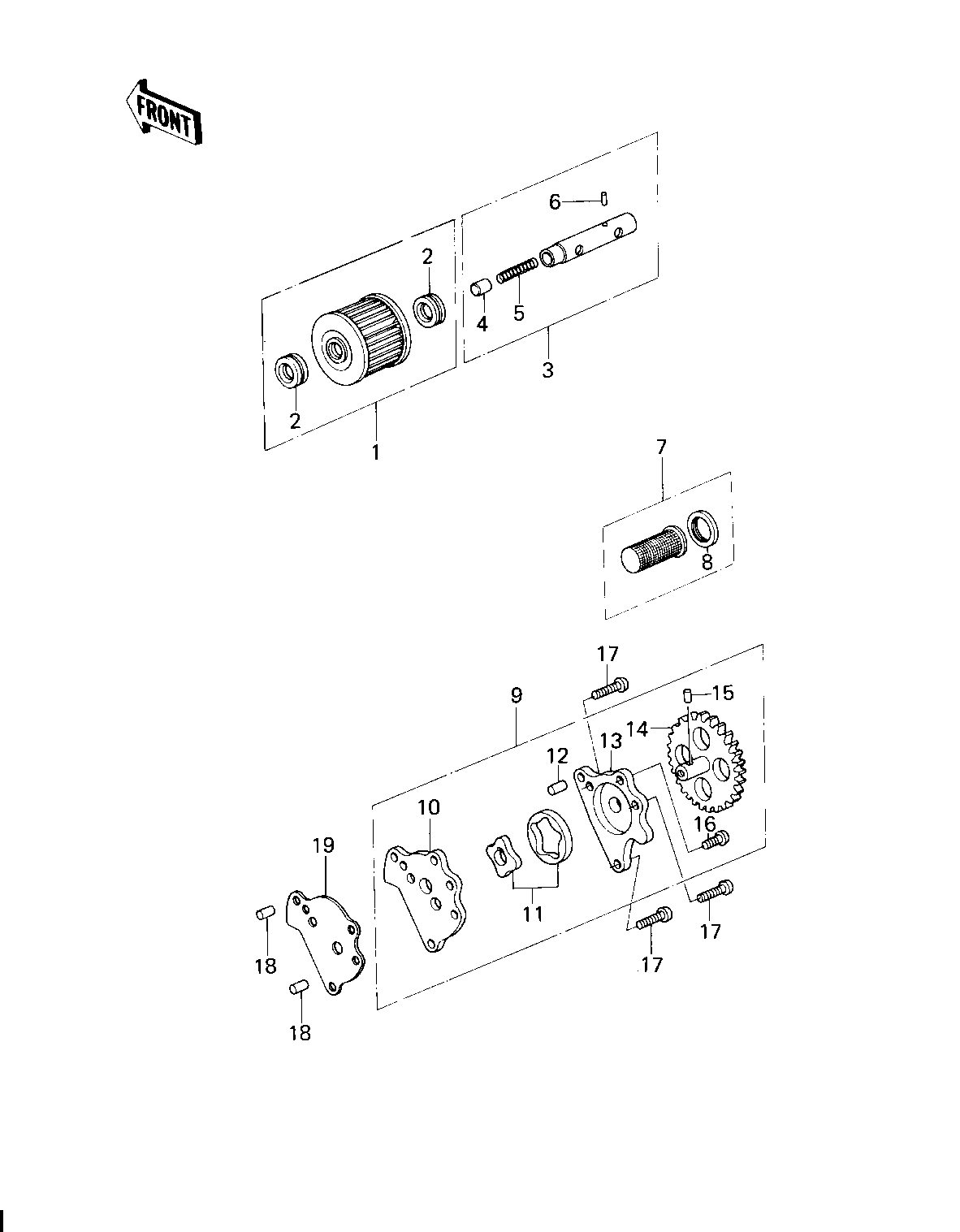

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
FILTER,OIL | 1 | 16099-004 | 1 | ||
GROMMET,OIL FILTER | 2 | 92071-101 | 2 | ||
BOLT ASSY,OIL FILTER | 3 | 16156-002 | 1 | ||
PISTON | 4 | 92136-002 | 1 | ||
SPRING,PISTON | 5 | 92081-043 | 1 | ||
SPRING PIN | 6 | 92043-123 | 1 | ||
STRAINER ASSY,OIL | 7 | 16097-1001 | 1 | WHN EXH USE 16097-1001 | |
STRAINER ASSY,OIL | 7 | 16097-1001 | 1 | ||
GROMMET,OIL STRAINER | 8 | 92071-100 | 1 | ||
OIL PUMP ASSY | 9 | 16082-066 | 1 | ||
BODY,OIL PUMP | 10 | 16141-006 | 1 | ||
ROTOR,OIL PUMP | 11 | 16154-5001 | 1 | ||
PIN,DOWEL,6X8 | 12 | 551A0608 | 1 | ||
COVER,OIL PUMP | 13 | 16142-006 | 1 | ||
GEAR,OIL PUMP | 14 | 16085-026 | 1 | ||
PIN,DOWEL | 15 | 92042-041 | 1 | WHN EXH USE 92042-041 | |
PIN,DOWEL | 15 | 92042-041 | 1 | ||
SCREW PAN HEAD 6X14 | 16 | 220B0614 | 1 | ||
SCREW PAN HEAD 6X25 | 17 | 220B0625 | 3 | ||
PIN,DOWEL,6X8 | 18 | 551A0608 | 2 | ||
GASKET,OIL PUMP | 19 | 11060-1115 | 1 |
FILTER,OIL | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GROMMET,OIL FILTER | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT ASSY,OIL FILTER | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PISTON | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,PISTON | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING PIN | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
STRAINER ASSY,OIL | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | WHN EXH USE 16097-1001 |
STRAINER ASSY,OIL | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GROMMET,OIL STRAINER | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
OIL PUMP ASSY | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BODY,OIL PUMP | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROTOR,OIL PUMP | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN,DOWEL,6X8 | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER,OIL PUMP | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GEAR,OIL PUMP | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN,DOWEL | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | WHN EXH USE 92042-041 |
PIN,DOWEL | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW PAN HEAD 6X14 | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW PAN HEAD 6X25 | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
PIN,DOWEL,6X8 | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
GASKET,OIL PUMP | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
