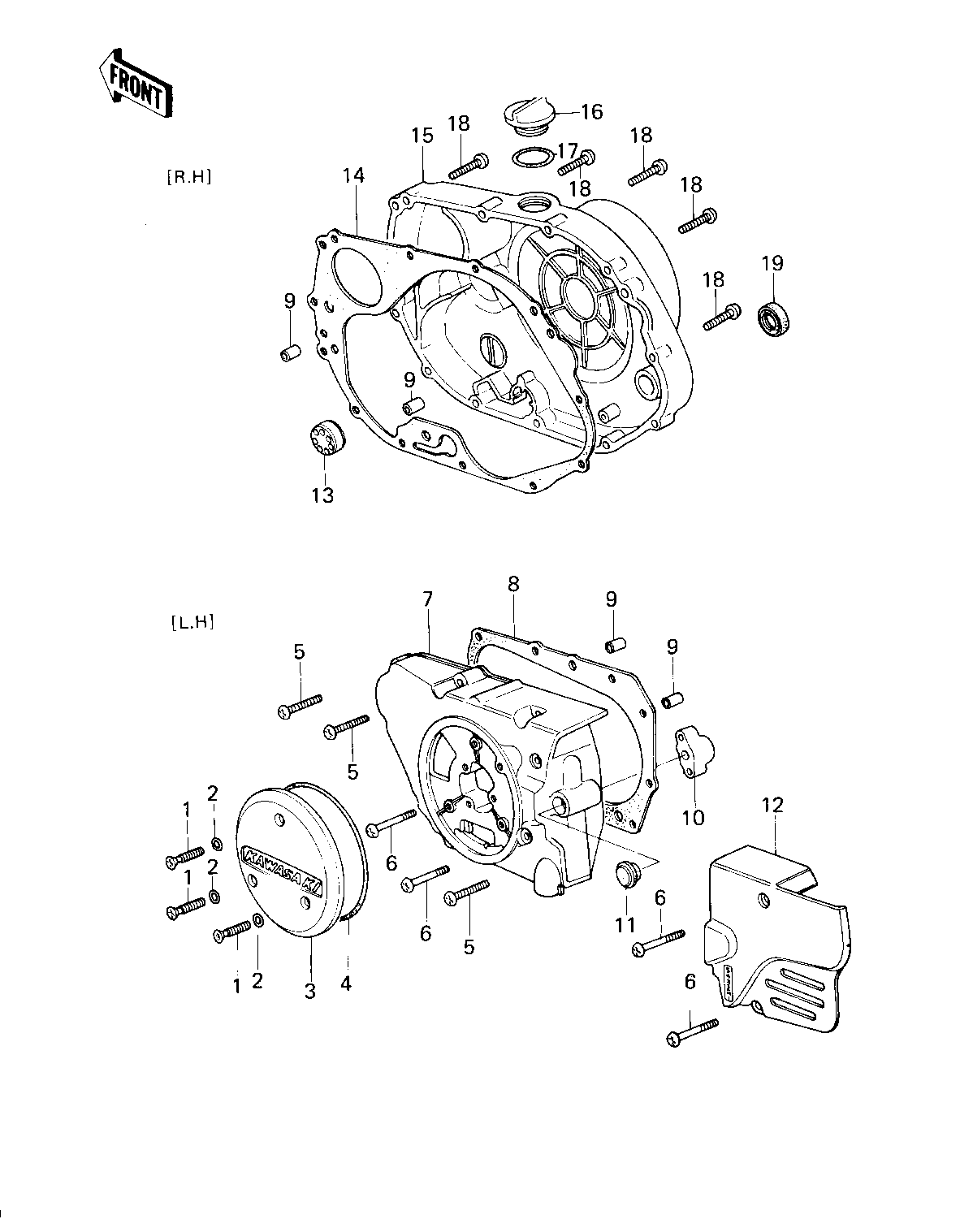

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
SCREW OVL CNTSK 6X25 | 1 | 222E0625 | 3 | ||
"O" RING,DYNAMO COVER | 2 | 92055-109 | 3 | ||
COVER,GENERATOR | 3 | 14025-1107 | 1 | BARREL | |
"O" RING,DYNAMO COVER | 4 | 92055-108 | 1 | ||
SCREW PAN HEAD 6X30 | 5 | 220B0630 | 7 | ||
SCREW PAN HEAD 6X55 | 6 | 220B0655 | 4 | ||
COVER,L.H ENGINE | 7 | 14031-097-2H | 1 | BARREL | |
GASKET,L.H ENGINE COV | 8 | 14045-031 | 1 | ||
PIN-DOWEL | 9 | 92042-007 | 4 | ||
COLLAR,PUSH ROD | 10 | 92027-1467 | 1 | ||
PLUG | 11 | 92066-065 | 1 | ||
COVER,CHAIN | 12 | 14026-037-2H | 1 | BARREL | |
GAUGE,OIL LEVEL | 13 | 52015-004 | 1 | WHN EXH USE 52015-004 | |
GAUGE,OIL LEVEL | 13 | 52015-004 | 1 | ||
GASKET,ENGINE COV,RH | 14 | 11009-1235 | 1 | ||
COVER,R.H ENGINE | 15 | 14032-5003 | 1 | ||
PLUG,OIL FILLER | 16 | 16115-013 | 1 | ||
"0" RING,31MM | 17 | 92055-049 | 1 | ||
SCREW PAN HEAD 6X30 | 18 | 220B0630 | 12 | ||
OIL SEAL | 19 | 92050-078 | 1 |
