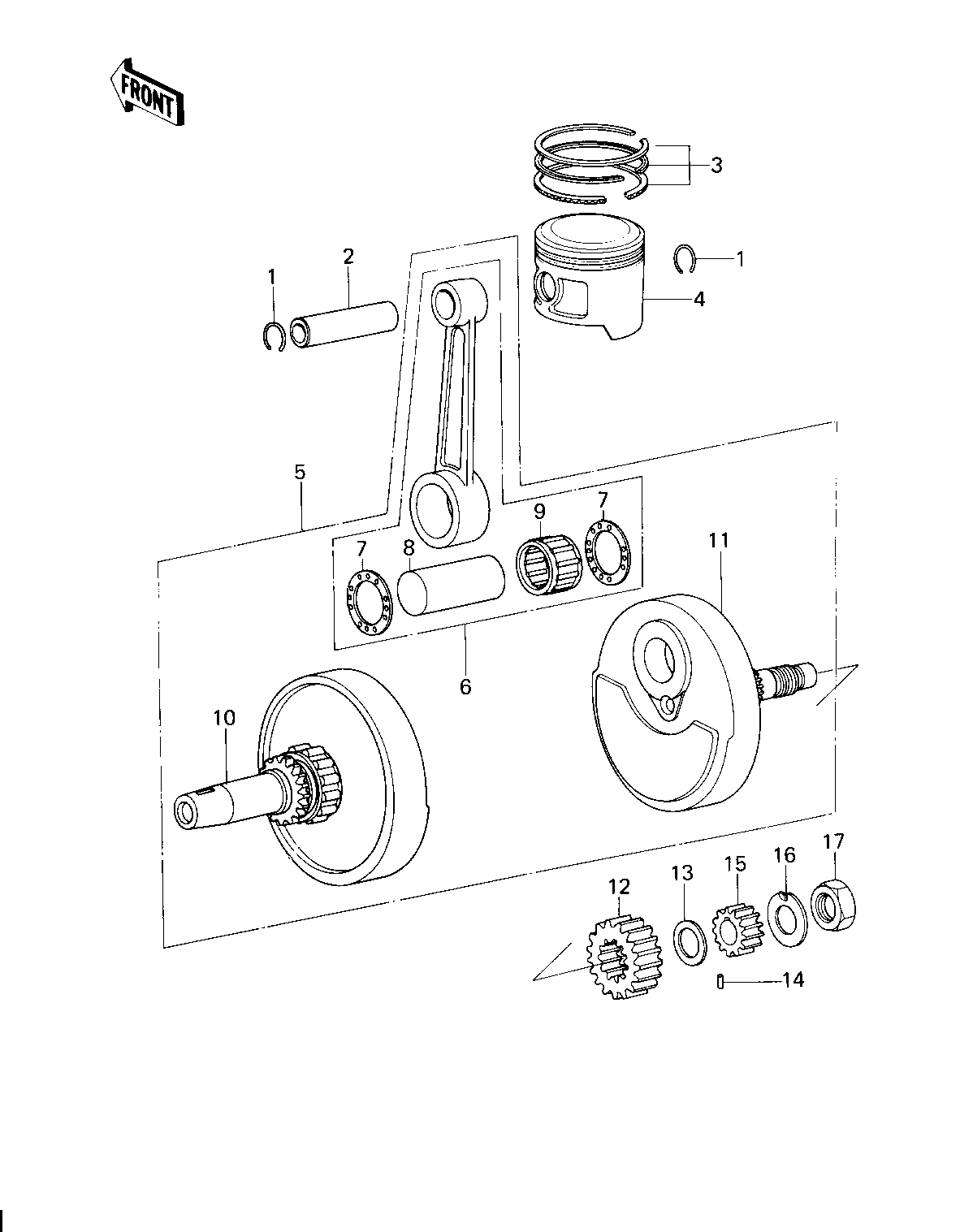

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CIRCLIP,PISTON PIN | 1 | 92036-021 | 1 | ||
PIN-PISTON | 2 | 13002-026 | 1 | ||
RING SET,STD | 3 | 13008-5005 | 1 | ||
RING SET,0.020'0.S | 3 | 13025-5004 | 1 | ||
RING SET,0.040'0.S | 3 | 13024-5005 | 1 | ||
PISTON,STD | 4 | 13001-083 | 1 | ||
PISTON,0.020"0/S | 4 | 13029-1001 | 1 | ||
PISTON,0.040"0/S | 4 | 13027-1001 | 1 | ||
CRANKSHAFT ASSY | 5 | 13031-055 | 1 | ||
CONNECTING ROD ASSY | 6 | 13044-5006 | 1 | ||
CONNECTING ROD ASSY | 6 | 13044-5006 | 1 | ||
SPACER,CONNECTING ROD | 7 | 92026-087 | 2 | ||
PIN,CRANK | 8 | 13035-035 | 1 | ||
BRG,NEEDLE PK293921.4 | 9 | 13034-031 | 1 | ||
CRANKSHAFT,L.H | 10 | 13037-5001 | 1 | ||
CRANKSHAFT,RH | 11 | 13037-1149 | 1 | ||
GEAR,PRIMARY | 12 | 13121-035 | 1 | ||
WASHER-THRUST | 13 | 92022-170 | 1 | ||
PIN DOWEL 3X12 | 14 | 551A0312 | 1 | ||
GEAR,OIL PUMP | 15 | 16084-018 | 1 | ||
WASHER,LOCK,16M/M | 16 | 420B1611 | 1 | ||
NUT 16MM | 17 | 315B1600 | 1 |
