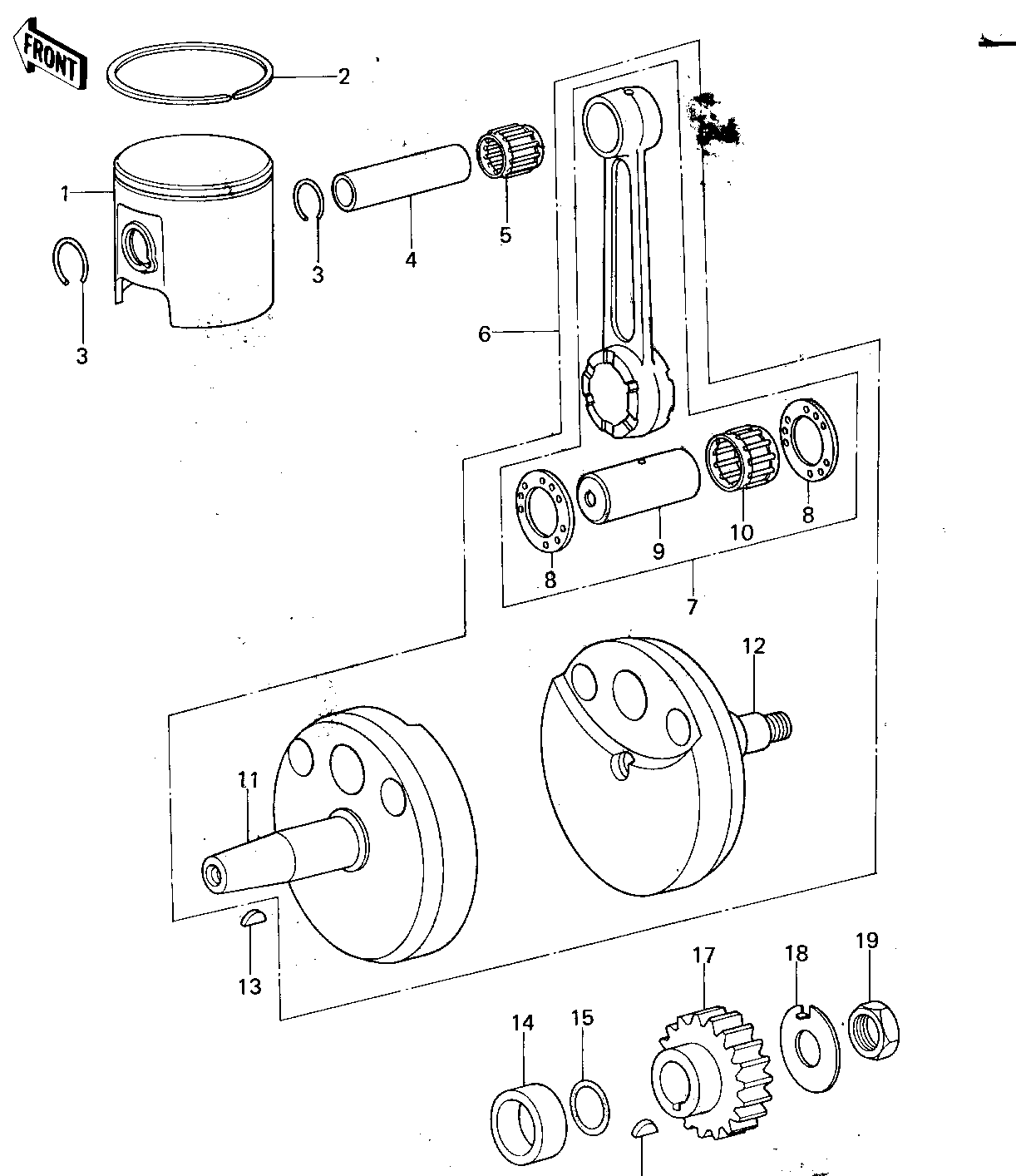

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
PISTON,STD | 1 | 13001-1008 | |||
RING,PISTON STD | 2 | 13003-1012 | |||
CIRCLIP PISTON PIN | 3 | 92036-004 | |||
PIN-PISTON | 4 | 13002-1003 | |||
NEEDLE BEARING,SML EN | 5 | 13033-1001 | R16/19.5BP | ||
CRANK CONROD ASSY | 6 | 13031-1016 | KX125-A4 | ||
CRANKSHAFT ASSY | 6 | 13031-1021 | KX125-A5~ | ||
CONNECTING ROD SET | 7 | 13044-5009 | |||
SPACER,SIDE | 8 | 92026-1027 | |||
PIN,CRANK | 9 | 13035-1001 | |||
NEEDLE BEARING,BIG EN | 10 | 13034-1002 | SKT22816 | ||
CRANKSHAFT,L.H | 11 | 13037-1008 | KX125-A4 | ||
CRANKSHAFT,L.H | 11 | 13037-1029 | KX125-A5~ | ||
CRANKSHAFT,R.H | 12 | 13037-1009 | KX125-A4 | ||
CRANKSHAFT,R.H | 12 | 13037-1030 | KX125-A5~ | ||
WOODRUFF KEY | 13 | 92038-001 | |||
COLLAR | 14 | 92027-1067 | |||
"0" RING,16MM | 15 | 670B2016 | |||
WOODRUFF KEY PRY PINI | 16 | 92038-003 | |||
GEAR,PRIMARY | 17 | 13097-1004 | |||
WASHER,LOCK | 18 | 92022-1063 | |||
NUT 12MM | 19 | 92015-006 |
