Parts Diagrams |

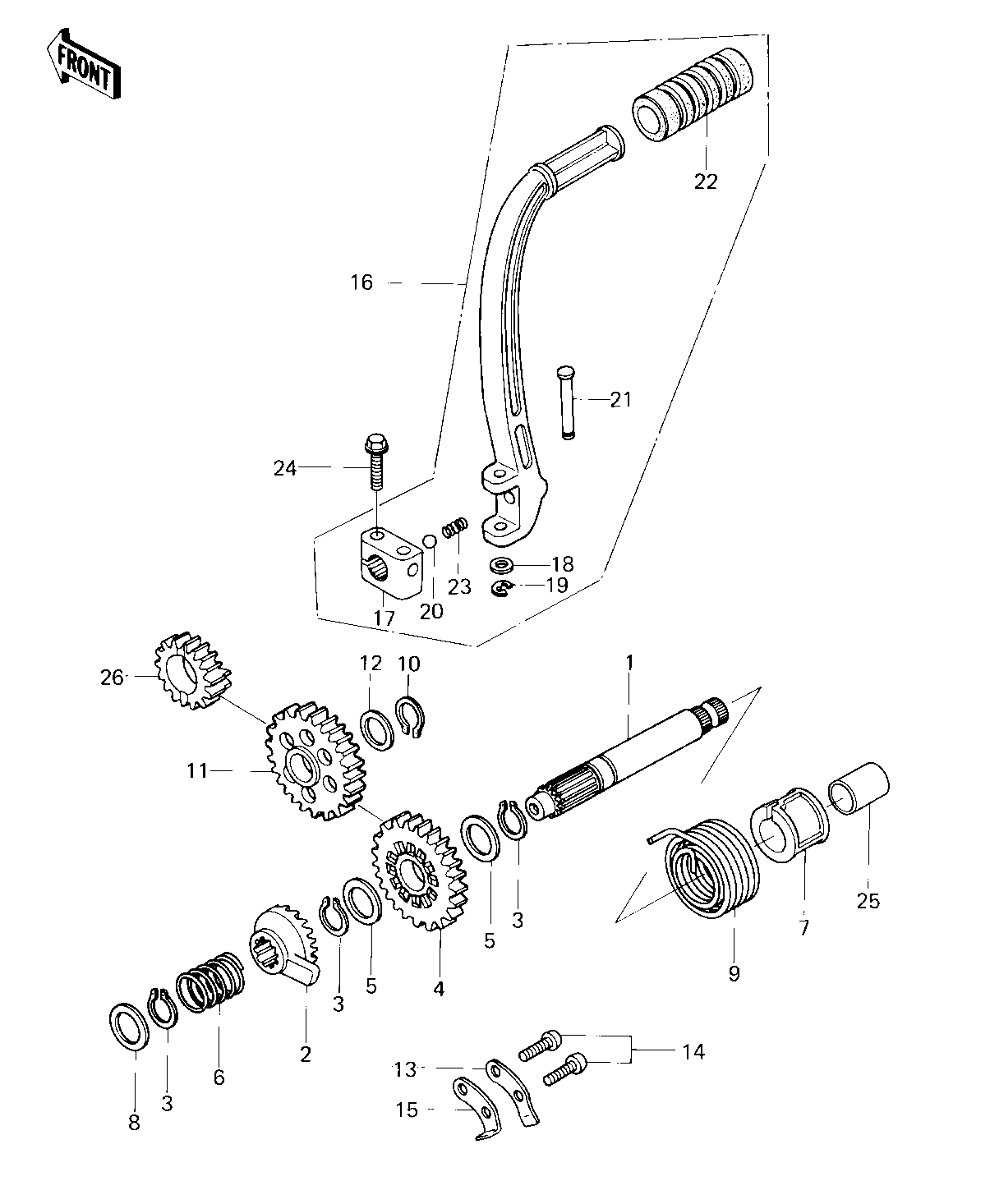

| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| SHAFT,KICK | 1 | 13066-1008 | 1 | ||
| RATCHET | 2 | 13078-1001 | 1 | ||
| CIRCLIP 16MM | 3 | 480J1600 | 3 | ||
| GEAR,KICK,31T | 4 | 59051-1015 | 1 | ||
| WASHER,PLAIN | 5 | 92022-315 | 2 | ||
| SPRING,RATCHET | 6 | 92081-122 | 1 | ||
| GUIDE,KICK | 7 | 13070-1018 | 1 | ||
| WASHER,PLAIN | 8 | 92022-269 | 1 | ||
| SPRING,KICK | 9 | 92081-1108 | 1 | ||
| CIRCLIP 15MM | 10 | 480J1500 | 1 | ||
| GEAR,IDLE,31T | 11 | 59051-1014 | 1 | ||
| SPACER,15X21X0.5 | 12 | 92026-1035 | 1 | ||
| GUIDE,KICK | 13 | 13206-1002 | 1 | ||
| SCREW PAN HEAD 6X16 | 14 | 220B0616 | 2 | ||
| STOPPER,KICK | 15 | 32085-1027 | 1 | ||
| PEDAL ASSY,KICK | 16 | 13064-1010 | 1 | ||
| BOSS,KICK PEDAL | 17 | 13061-1021 | 1 | ||
| WASHER PLAIN 6MM | 18 | 410B0600 | 1 | ||
| CIRCLIP 5MM | 19 | 482K5000 | 1 | ||
| BALL STEEL 1/4' | 20 | 600A0800 | 1 | ||
| PIN,KICK PEDAL | 21 | 92043-1050 | 1 | ||
| DAMPER RUBB,GEAR CHNG | 22 | 92075-1021 | 1 | ||
| SPRING KICK PEDAL | 23 | 92081-020 | 1 | ||
| BOLT,FLANGED,6X22 | 24 | 92001-1352 | 1 | ||
| BOOT,KICK SHAFT | 25 | 49006-1023 | 1 | ||
| GEAR,KICK PINION,18T | 26 | 59051-1013 | 1 |
