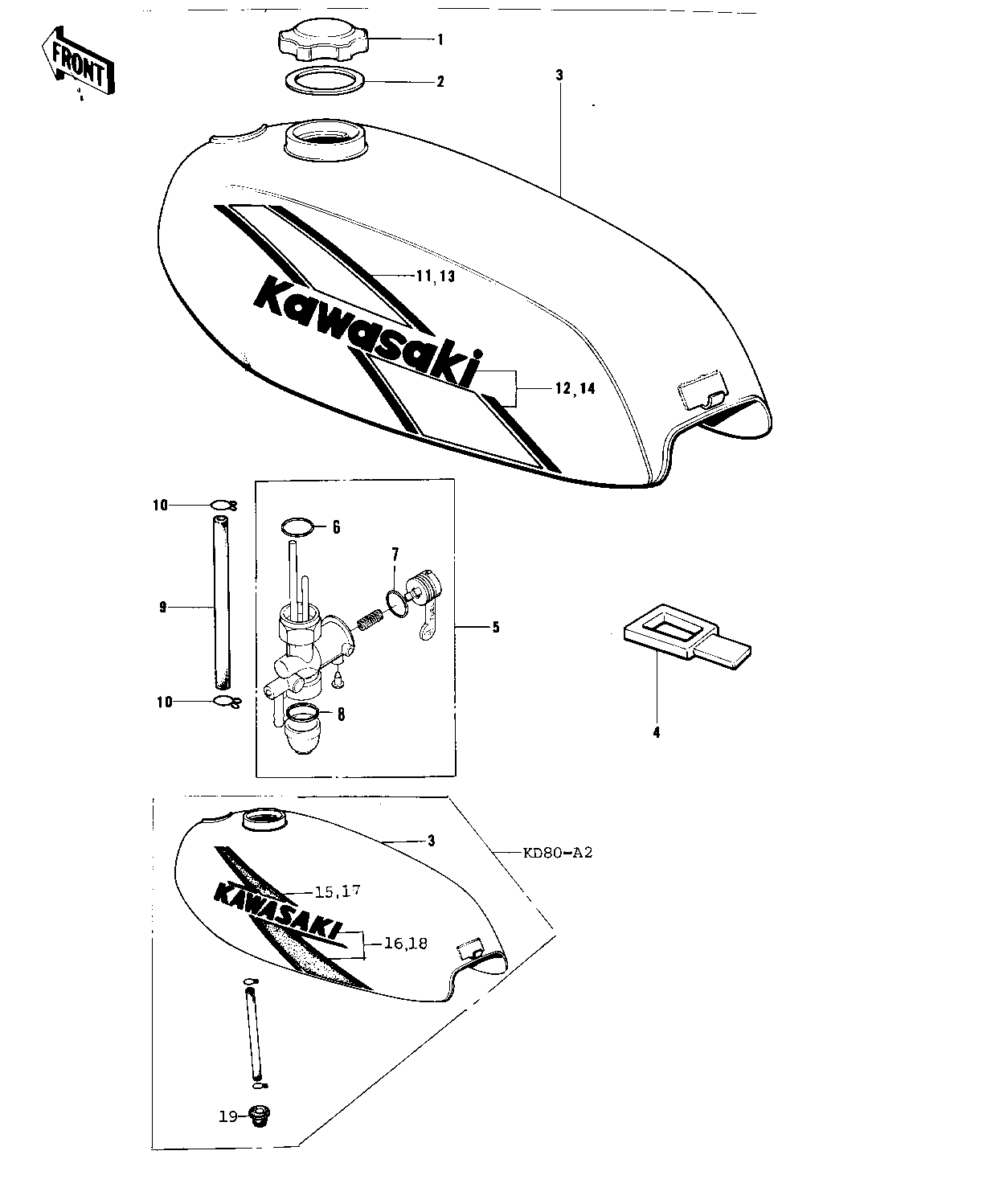

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,FUEL TANK | 1 | 51048-1013 | 1 | ||
GASKET,FUEL TANK CAP | 2 | 51059-011 | 1 | ||
TANK-FUEL,C.LIME | 3 | 51001-088-3F | 1 | ||
TANK-FUEL,SILVER | 3 | 51001-088-4E | 1 | ||
BAND-FUEL TANK | 4 | 92072-036 | 1 | ||
TAP-ASSY,FUEL | 5 | 51023-1123 | 1 | ||
GASKET,FUEL TAP JOINT | 6 | 11009-1567 | 1 | ||
'O' RING FUEL COCK | 7 | 92065-062 | 1 | ||
GASKET FUEL COCK CUP | 8 | 51037-008 | 1 | ||
PIPE-OIL | 9 | 92059-072 | 1 | L=250M/M | |
CLAMP FUEL PIPE | 10 | 92037-010 | 2 | ||
*** N.L.A.*** (Canada) | 11 | 56027-290-SP | 1 | ||
*** N.L.A.*** (Canada) | 12 | 56027-291-SP | 1 | ||
*** N.L.A.*** (Canada) | 13 | 56027-292-SP | 1 | ||
*** N.L.A.*** (Canada) | 14 | 56027-293-SP | 1 | ||
DECAL,FUEL TANK,L.H | 15 | 56027-346-SP | 1 | KD80-A2 | |
DECAL,FUEL TANK,L.H | 16 | 56027-347-SP | 1 | KD80-A2 | |
DECAL,FUEL TANK,R.H | 17 | 56027-348-SP | 1 | KD80-A2 | |
DECAL,FUEL TANK,R.H | 18 | 56027-349-SP | 1 | KD80-A2 | |
GROMMET PIPE | 19 | 92071-038 | 1 | KD80-A2 |
