Parts Diagrams |

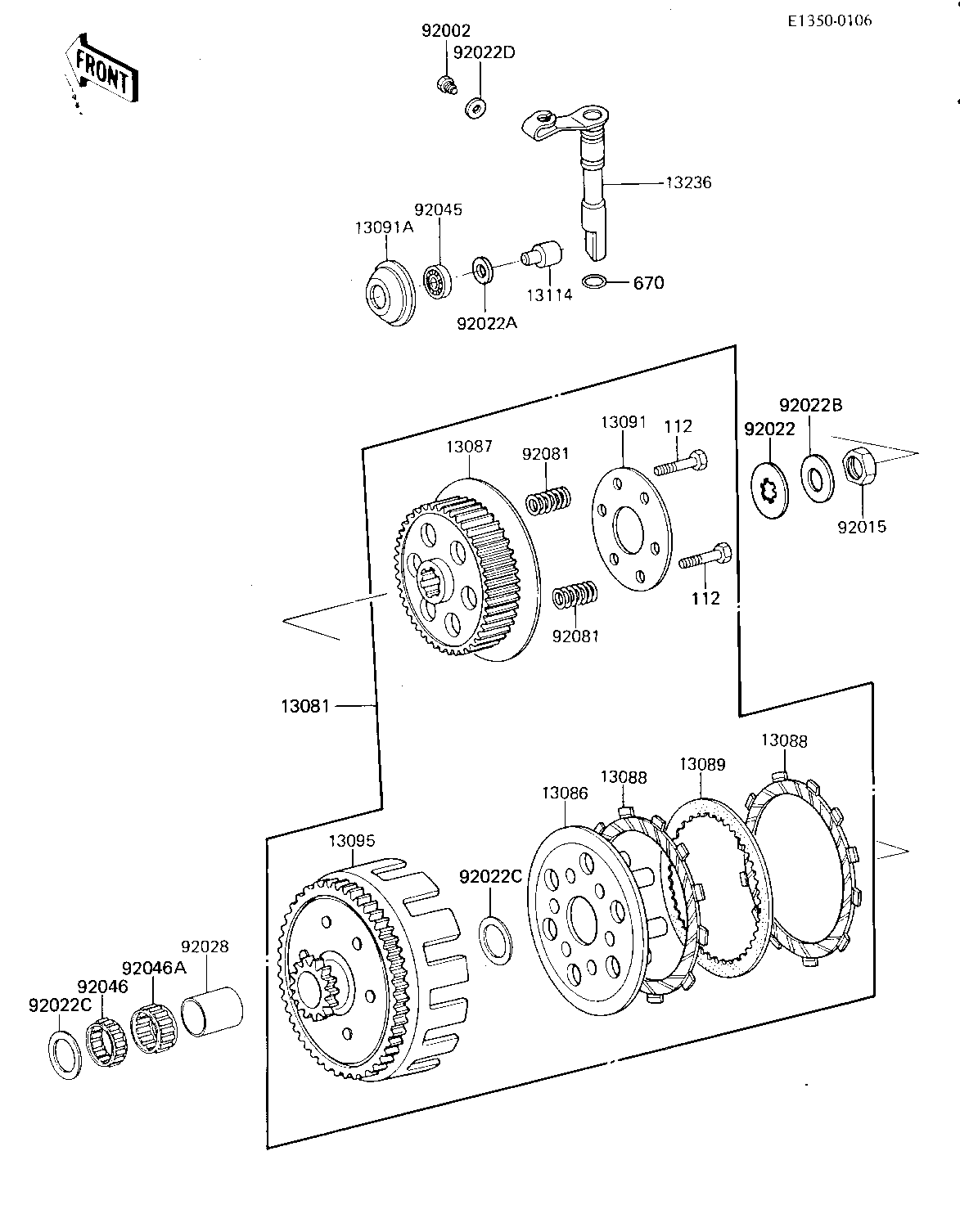

| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| CLUTCH-ASSY | 13081 | 13081-1187 | 1 | ||
| WHEEL-CLUTCH | 13086 | 13086-1056 | 1 | ||
| HUB-CLUTCH | 13087 | 13087-1060 | 1 | ||
| PLATE-FRICTION | 13088 | 13088-1058 | 7 | ||
| PLATE-CLUTCH | 13089 | 13089-1063 | 6 | ||
| HOLDER,CLUTCH | 13091 | 13091-1011 | 1 | ||
| HOLDER,CLUTCH PUSHER | 13091A | 13091-1134 | 1 | ||
| HOUSING-COMP-CLUTCH | 13095 | 13095-1117 | 1 | ||
| PUSHER,CLUTCH | 13114 | 13114-1008 | 1 | ||
| LEVER-COMP,CLUTCH REL | 13236 | 13236-1121 | 1 | ||
| BOLT | 92002 | 92002-1706 | 1 | ||
| NUT,16MM | 92015 | 92015-1549 | 1 | ||
| WASHER,LOCK | 92022 | 92022-1124 | 1 | ||
| WASHER,7X12.5X0.8 | 92022A | 92022-1290 | 1 | ||
| WASHER,16.3X29X1.75 | 92022B | 92022-1356 | 1 | ||
| WASHER,17.3X30X1.4 | 92022C | 92022-1761 | 2 | ||
| WASHER,PLAIN | 92022D | 92022-304 | 1 | ||
| BUSHING,17X22X24.7 | 92028 | 92028-1325 | 1 | ||
| BEARING,BALL #627 | 92045 | 92045-026 | 1 | ||
| BEARING-NEEDLE,K22X26 | 92046 | 92046-1129 | 1 | ||
| BEARING-NEEDLE,K22X26 | 92046A | 92046-1130 | 1 | ||
| SPRING,CLUTCH | 92081 | 92081-1637 | 6 | ||
| BOLT | 112 | 110G0520 | 6 | ||
| "O" RING,9MM | 670 | 670B1509 | 1 |
| CLUTCH-ASSY | |
| REF # | 13081 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WHEEL-CLUTCH | |
| REF # | 13086 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| HUB-CLUTCH | |
| REF # | 13087 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| PLATE-FRICTION | |
| REF # | 13088 |
|---|---|
| PART NUMBER | |
| QUANTITY | 7 |
| DESTINATION | |
| REMARKS | |
| PLATE-CLUTCH | |
| REF # | 13089 |
|---|---|
| PART NUMBER | |
| QUANTITY | 6 |
| DESTINATION | |
| REMARKS | |
| HOLDER,CLUTCH | |
| REF # | 13091 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| HOLDER,CLUTCH PUSHER | |
| REF # | 13091A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| HOUSING-COMP-CLUTCH | |
| REF # | 13095 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| PUSHER,CLUTCH | |
| REF # | 13114 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| LEVER-COMP,CLUTCH REL | |
| REF # | 13236 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BOLT | |
| REF # | 92002 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| NUT,16MM | |
| REF # | 92015 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WASHER,LOCK | |
| REF # | 92022 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WASHER,7X12.5X0.8 | |
| REF # | 92022A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WASHER,16.3X29X1.75 | |
| REF # | 92022B |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WASHER,17.3X30X1.4 | |
| REF # | 92022C |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| WASHER,PLAIN | |
| REF # | 92022D |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BUSHING,17X22X24.7 | |
| REF # | 92028 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING,BALL #627 | |
| REF # | 92045 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-NEEDLE,K22X26 | |
| REF # | 92046 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-NEEDLE,K22X26 | |
| REF # | 92046A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SPRING,CLUTCH | |
| REF # | 92081 |
|---|---|
| PART NUMBER | |
| QUANTITY | 6 |
| DESTINATION | |
| REMARKS | |
| BOLT | |
| REF # | 112 |
|---|---|
| PART NUMBER | |
| QUANTITY | 6 |
| DESTINATION | |
| REMARKS | |
| "O" RING,9MM | |
| REF # | 670 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
