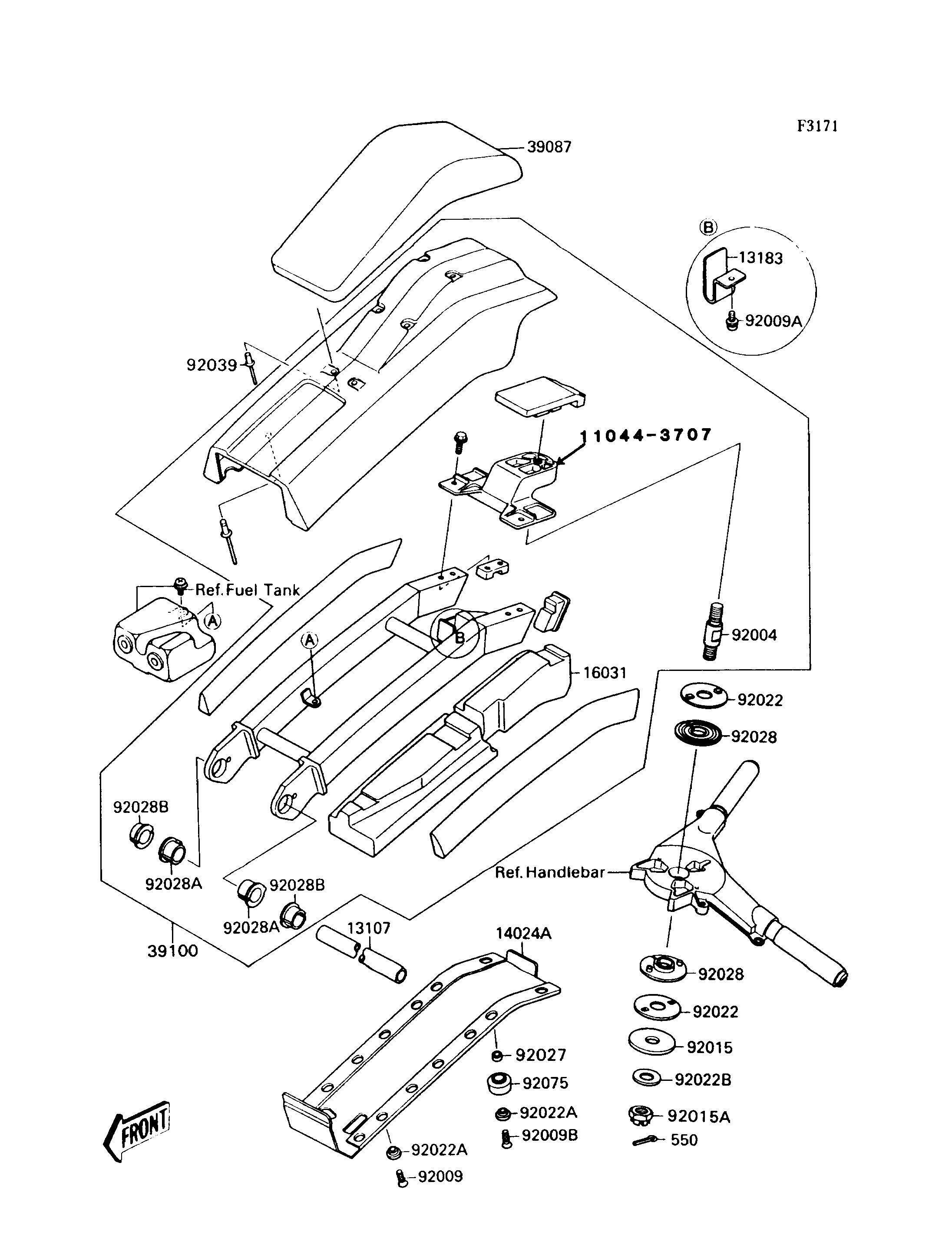

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
SHAFT | 13107 | 13107-3703 | 1 | ||
PLATE | 13183 | 13183-3708 | 1 | ||
COVER,HANDLE POLE,LWR | 14024A | 14024-3704 | 1 | ||
FLOAT | 16031 | 16031-3705 | 1 | ||
PAD-HANDLE | 39087 | 39087-3704 | 1 | ||
POLE-COMP-HANDLE,JET WHITE | 39100 | 39100-3702-8C | 1 | ||
STUD,16MM | 92004 | 92004-3702 | 1 | ||
SCREW,6X16.9 | 92009 | 92009-3709 | 10 | ||
SCREW,5X10 | 92009A | 92009-3718 | 1 | ||
SCREW,6X21 | 92009B | 92009-3725 | 2 | ||
NUT | 92015 | 92015-3714 | 1 | ||
NUT,16MM | 92015A | 92015-3742 | 1 | ||
WASHER | 92022 | 92022-3716 | 2 | ||
WASHER | 92022A | 92022-3732 | 12 | ||
WASHER,17X40X2 | 92022B | 92022-3736 | 1 | ||
COLLAR,7.1X10.5X6 | 92027 | 92027-3702 | 2 | ||
BUSHING | 92028 | 92028-3708 | 2 | ||
BUSHING | 92028A | 92028-3710 | 2 | ||
BUSHING | 92028B | 92028-3711 | 2 | ||
RIVET | 92039 | 92039-3712 | 8 | ||
DAMPER | 92075 | 92075-3722 | 2 | ||
PIN-COTTER,4X35 | 550 | 550S4035 | 1 |
SHAFT | |
REF # | 13107 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE | |
REF # | 13183 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COVER,HANDLE POLE,LWR | |
REF # | 14024A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FLOAT | |
REF # | 16031 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PAD-HANDLE | |
REF # | 39087 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
POLE-COMP-HANDLE,JET WHITE | |
REF # | 39100 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
STUD,16MM | |
REF # | 92004 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW,6X16.9 | |
REF # | 92009 |
---|---|
PART NUMBER | |
QUANTITY | 10 |
DESTINATION | |
REMARKS |
SCREW,5X10 | |
REF # | 92009A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SCREW,6X21 | |
REF # | 92009B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,16MM | |
REF # | 92015A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER | |
REF # | 92022A |
---|---|
PART NUMBER | |
QUANTITY | 12 |
DESTINATION | |
REMARKS |
WASHER,17X40X2 | |
REF # | 92022B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
COLLAR,7.1X10.5X6 | |
REF # | 92027 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING | |
REF # | 92028 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING | |
REF # | 92028A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BUSHING | |
REF # | 92028B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RIVET | |
REF # | 92039 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
DAMPER | |
REF # | 92075 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
PIN-COTTER,4X35 | |
REF # | 550 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
