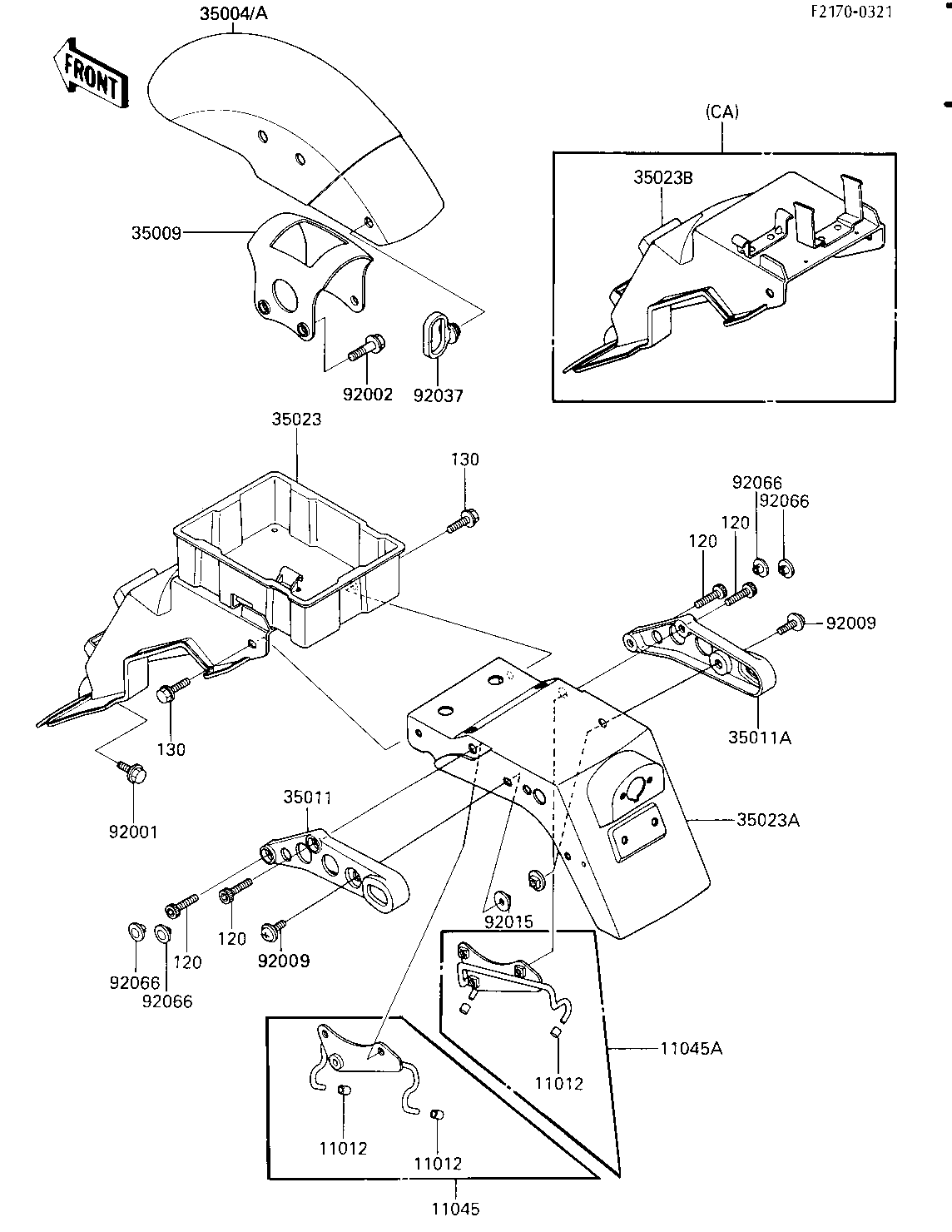

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,BUNGEE CORD HOOK | 11012 | 11012-1589 | 4 | ||
BRACKET,BUNGEE CORD H | 11045 | 11044-1802 | 1 | ||
BRACKET,BUNGEE CORD H | 11045A | 11044-1803 | 1 | ||
FENDER-FRONT,F.BLACK/ | 35004 | 35004-1188-P3 | 1 | ||
FENDER-FRONT,F.BLACK/ | 35004A | 35004-1188-V2 | 1 | CN | |
BRACE,FRONT FENDER | 35009 | 35009-1062 | 1 | ||
STAY,SIGNAL LAMP,LH | 35011 | 35011-1291 | 1 | ||
STAY,SIGNAL LAMP,RH | 35011A | 35011-1292 | 1 | ||
FENDER-REAR,FR | 35023 | 35023-1160 | 1 | US | |
FENDER-REAR,RR,BLACK | 35023A | 35023-1169-6Z | 1 | ||
FENDER-REAR,FR | 35023B | 35023-1172 | 1 | CA | |
BOLT,6X14,BLACK | 92001 | 92001-1847 | 2 | ||
BOLT,FLANGED,8X16 | 92002 | 92002-1200 | 4 | ||
SCREW,6X14 | 92009 | 92009-1287 | 2 | ||
NUT | 92015 | 92015-1321 | 2 | ||
CLAMP,CABLE | 92037 | 92037-1459 | 1 | ||
PLUG | 92066 | 92066-1267 | 4 | ||
BOLT,6X20 | 120 | 120P0620 | 4 | ||
BOLT-FLANGED | 130 | 130D0616 | 2 |
