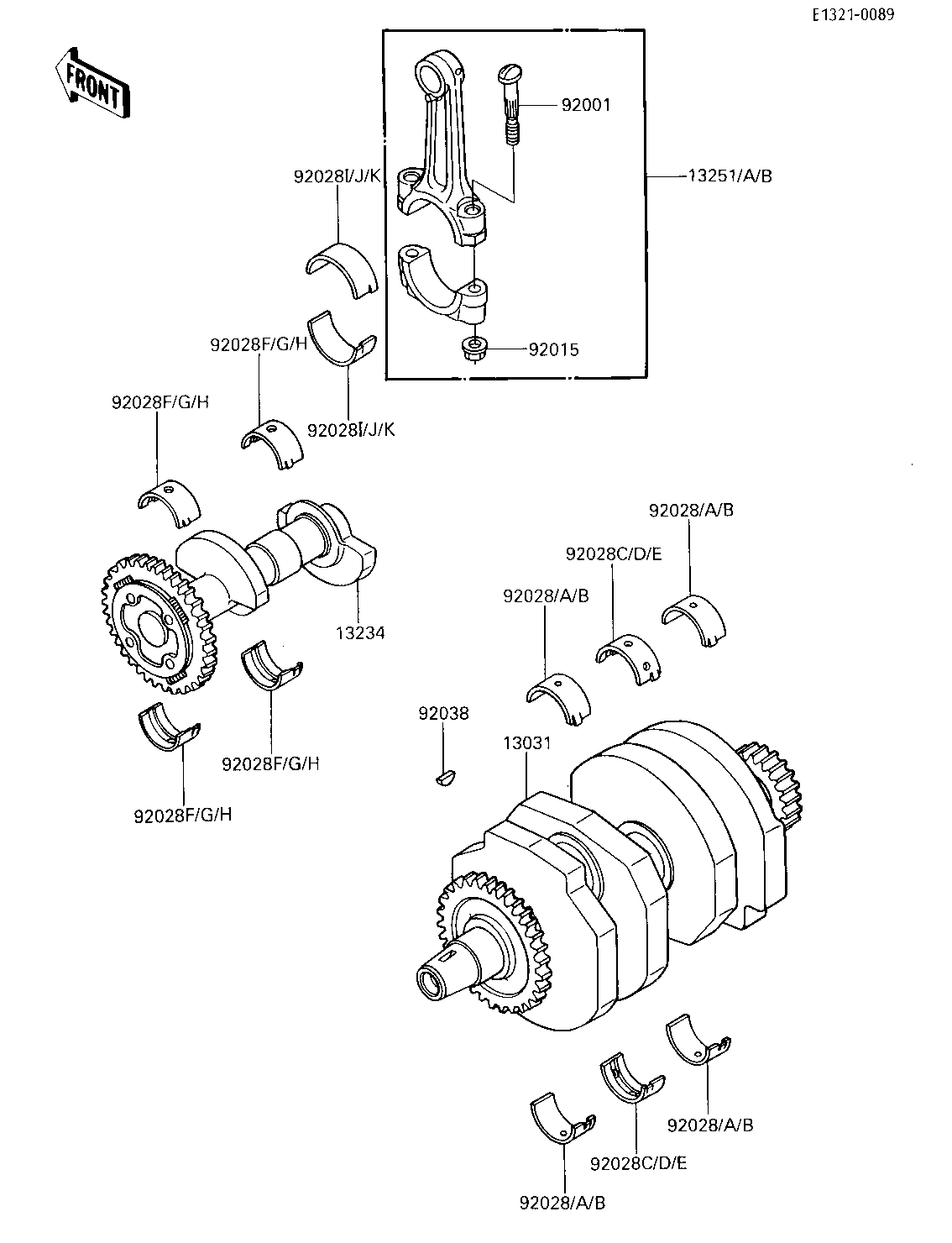

1987 Ninja® 250R - CRANKSHAFT/BALANCER
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CRANKSHAFT-COMP | 13031 | 13031-1219 | 1 | ||
SHAFT-COMP,BALANCER | 13234 | 13234-1065 | 1 | ||
ROD-ASSY-CONNECTING,G | 13251 | 13251-1073-GG | 2 | ||
ROD-ASSY-CONNECTING,G | 13251A | 13251-1073-GG | 2 | ||
ROD-ASSY-CONNECTING,G | 13251B | 13251-1073-GG | 2 | ||
BOLT,CONNECTING ROD | 92001 | 92001-1793 | 4 | ||
NUT,CONNECTING ROD,8M | 92015 | 92015-1527 | 4 | ||
BUSHING,CRANKSHAFT,#1 | 92028 | 92028-1416 | AR | ||
BUSHING,CRANKSHAFT,#1 | 92028A | 92028-1417 | AR | ||
BUSHING,CRANKSHAFT,#1 | 92028B | 92028-1418 | AR | ||
BUSHING,CRANKSHAFT,#2 | 92028C | 92028-1419 | AR | ||
BUSHING,CRANKSHAFT,#2 | 92028D | 92028-1420 | AR | ||
BUSHING,CRANKSHAFT,#2 | 92028E | 92028-1421 | AR | ||
BUSHING,BALANCER,BLUE | 92028F | 92028-1422 | AR | ||
BUSHING,BALANCER,BLAC | 92028G | 92028-1423 | AR | ||
BUSHING,BALANCER,BROW | 92028H | 92028-1424 | AR | ||
BUSHING,CONNECTING RO | 92028I | 92028-1429 | AR | ||
BUSHING,CONNECTING RO | 92028J | 92028-1430 | AR | ||
BUSHING,CONNECTING RO | 92028K | 92028-1431 | AR | ||
WOODRUFF KEY | 92038 | 92038-001 | 1 |
CRANKSHAFT-COMP | |
REF # | 13031 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SHAFT-COMP,BALANCER | |
REF # | 13234 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD-ASSY-CONNECTING,G | |
REF # | 13251 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
ROD-ASSY-CONNECTING,G | |
REF # | 13251A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
ROD-ASSY-CONNECTING,G | |
REF # | 13251B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,CONNECTING ROD | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT,CONNECTING ROD,8M | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#1 | |
REF # | 92028 |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#1 | |
REF # | 92028A |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#1 | |
REF # | 92028B |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2 | |
REF # | 92028C |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2 | |
REF # | 92028D |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CRANKSHAFT,#2 | |
REF # | 92028E |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,BALANCER,BLUE | |
REF # | 92028F |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,BALANCER,BLAC | |
REF # | 92028G |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,BALANCER,BROW | |
REF # | 92028H |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING RO | |
REF # | 92028I |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING RO | |
REF # | 92028J |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
BUSHING,CONNECTING RO | |
REF # | 92028K |
---|---|
PART NUMBER | |
QUANTITY | AR |
DESTINATION | |
REMARKS |
WOODRUFF KEY | |
REF # | 92038 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
