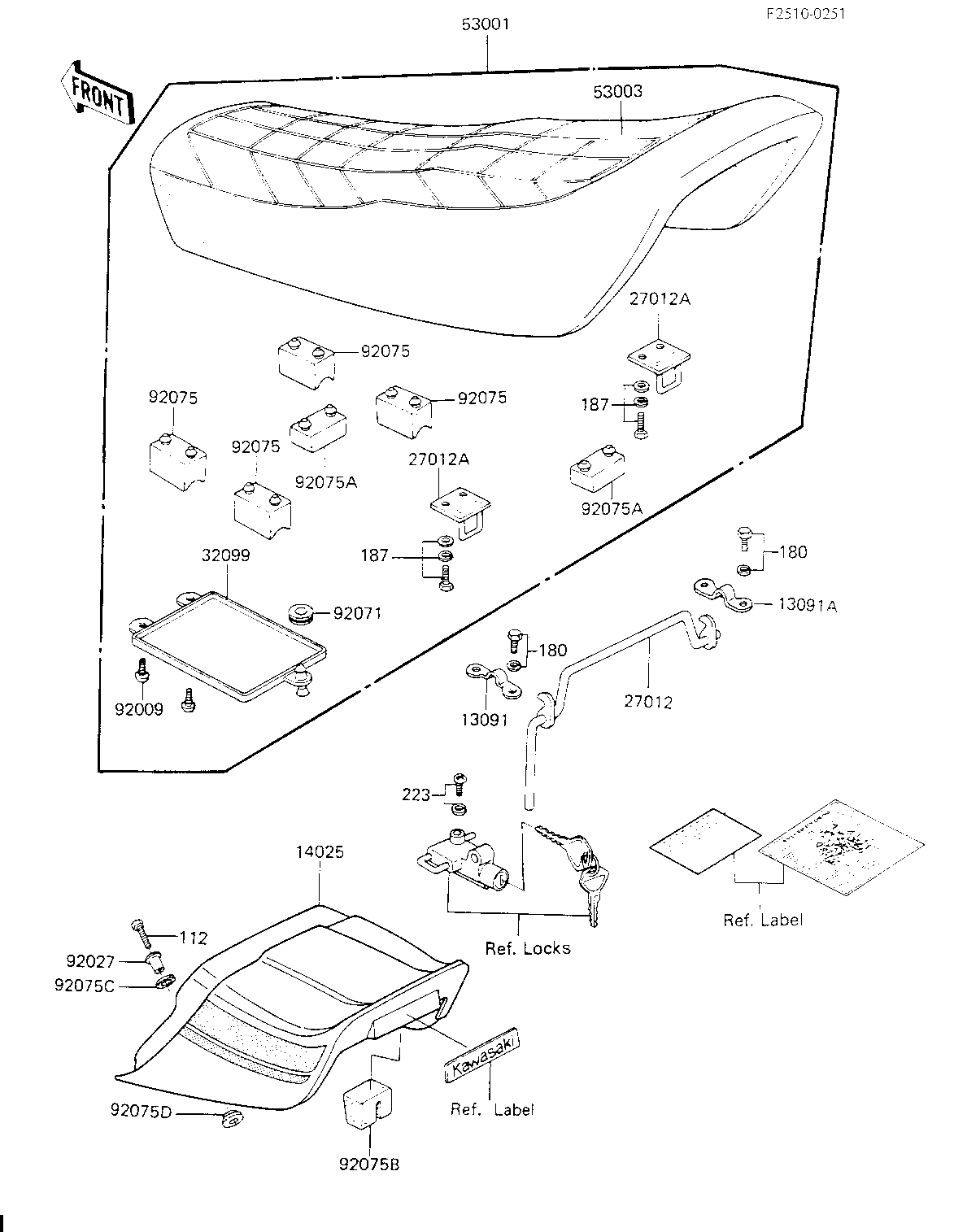

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
HOLDER,SEAT HOOK | 13091 | 13091-1137 | 1 | ||
HOLDER,SEAT HOOK,RH | 13091A | 13091-1158 | 1 | ||
COVER,SEAT,EBONY | 14025 | 14025-5175-H8 | 1 | ||
HOOK,SEAT LOCK | 27012 | 27012-1027 | 1 | ||
HOOK, SEAT | 27012A | 53008-021 | 2 | ||
CASE | 32099 | 32099-011 | 1 | ||
SEAT-ASSY,DUAL,L/BAN | 53001 | 53001-1215 | 1 | ||
LEATHER,SEAT | 53003 | 53003-1023 | 1 | ||
SCREW | 92009 | 92009-1043 | 2 | ||
COLLAR | 92027 | 92027-251 | 2 | ||
GROMMET | 92071 | 92071-056 | 1 | ||
DAMPER RUBBER,SEAT | 92075 | 92075-1133 | 4 | ||
DAMPER,SEAT,RR | 92075A | 92075-1276 | 2 | ||
DAMPER,SEAT | 92075B | 92075-1313 | 1 | ||
RUBBER,FENDER COVER | 92075C | 92075-174 | 2 | ||
DAMPER RUBBER | 92075D | 92075-175 | 2 | ||
BOLT-UPSET,6X20 | 112 | 112G0620 | 2 | ||
BOLT-UPSET-WS,6X14 | 180 | 180B0614 | 4 | ||
BOLT 6X14 | 187 | 187B0614 | 4 | ||
SCREW-PAN-WS-CROS | 223 | 223C0610 | 1 |
