Parts Diagrams |
150
150
150
411
670
670A
670A
11046
13091
13091
13091A
13183
14044
49016
54012
54017
59101
59406
59406A
92009
92009A
92015
92015
92022
92022A
92022A
92033
92036
92036
92037
92037
92071
92072
92072
92077
92140
92144
92160
92170
92180

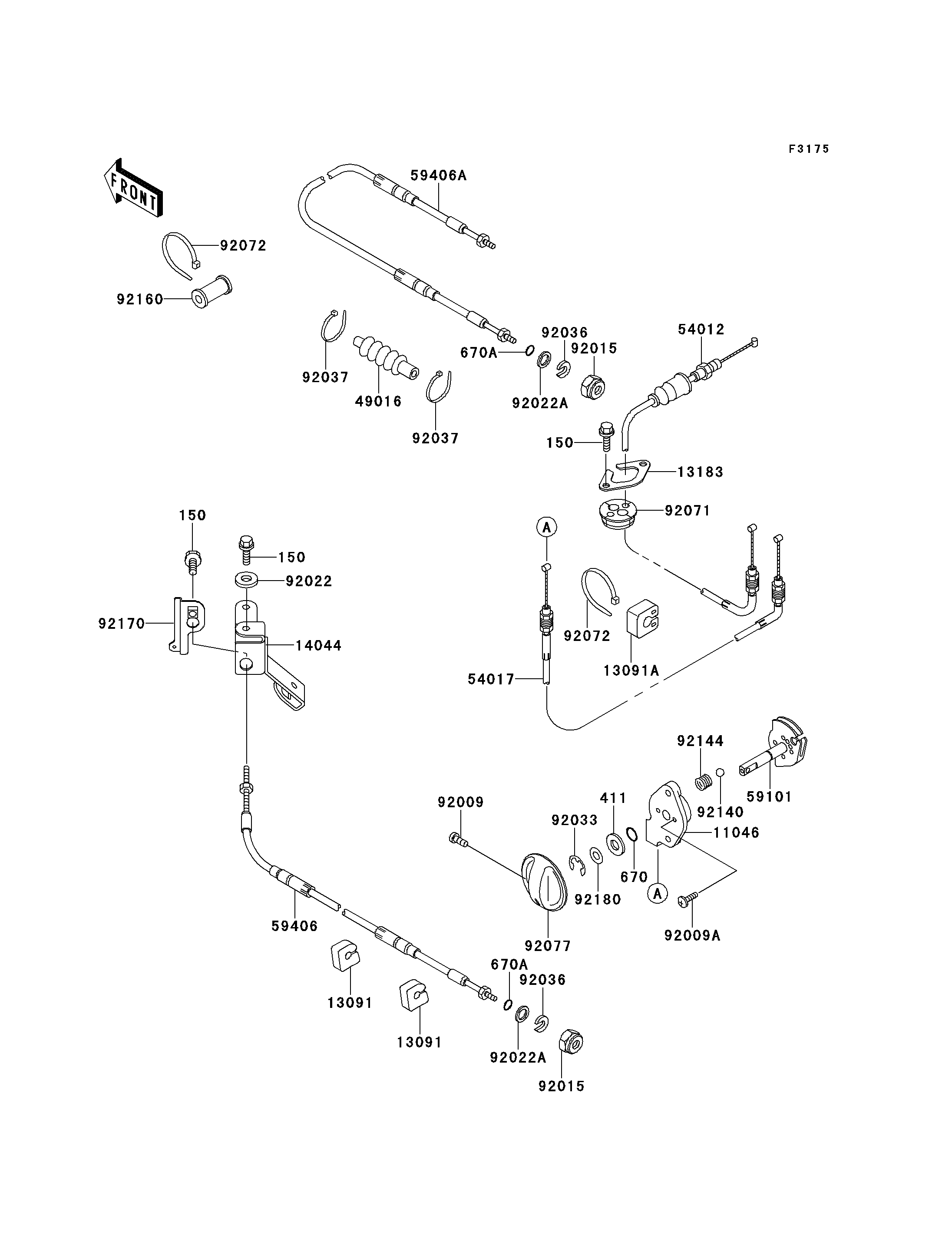

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-WS,6X14 | 150 | 150R0614 | 5 | ||
WASHER-PLAIN,8MM | 411 | 411S0800 | 1 | ||
O RING,8MM | 670 | 670B1508 | 1 | ||
O RING,11MM | 670A | 670B2011 | 2 | ||
BRACKET,STARTER CABLE | 11046 | 11046-3712 | 1 | ||
HOLDER | 13091 | 13091-3712 | 2 | ||
HOLDER | 13091A | 13091-3780 | 1 | ||
PLATE | 13183 | 13183-3810 | 1 | ||
HOLDER-CABLE | 14044 | 14044-3718 | 1 | ||
COVER-SEAL,TILT CABLE | 49016 | 49016-3702 | 1 | ||
CABLE-THROTTLE | 54012 | 54012-3744 | 1 | ||
CABLE-STARTER | 54017 | 54017-3725 | 1 | ||
REEL,STARTER CABLE | 59101 | 59101-3704 | 1 | ||
CABLE-STRG | 59406 | 59406-3732 | 1 | ||
CABLE-STRG,TILT | 59406A | 59406-3751 | 1 | ||
SCREW,4X8 | 92009 | 92009-3729 | 1 | ||
SCREW,5X16 | 92009A | 92009-3789 | 2 | ||
NUT,20MM | 92015 | 92015-526 | 2 | ||
WASHER,6.5X20X1.5 | 92022 | 92022-3710 | 2 | ||
WASHER | 92022A | 92022-535 | 2 | ||
RING-SNAP,7MM | 92033 | 92033-3704 | 1 | ||
RING-SNAP | 92036 | 92036-501 | 2 | ||
CLAMP | 92037 | 92037-1173 | 2 | ||
GROMMET,HARNESS | 92071 | 92071-3790 | 1 | ||
BAND | 92072 | 92072-3778 | 2 | ||
KNOB | 92077 | 92077-3717 | 1 | ||
BALL,3MM | 92140 | 92140-3702 | 2 | ||
SPRING | 92144 | 92144-3712 | 2 | ||
DAMPER | 92160 | 92160-1129 | 1 | ||
CLAMP,CABLE | 92170 | 92170-3733 | 1 | ||
SHIM,8.5X18X0.15 | 92180 | 92180-3702 | 1 |
